横断側溝用 歩行タイプ
中部 ステンレスグレーチング EP・EX
|
|
|
|
|
 |
|
 |
| 発注形式 |
|
製品情報 |
ステングレーチング
EP 415-20 |
|
P=15 |
|
- EPはプレーンタイプ・EXはノンスリップタイプです。
- ベアリングバーピッチは28.3、20.7、14、11.5、30、22、15、13です。
- ベアリングバーピッチ11.5mm、13mmタイプは幅寸法が992mmです。
- メーカーによりグレーチングの幅と長さの表記が違います。
|
| 呼称 |
|
ピッチ寸法 |
|
※ 受枠の発注漏れにご注意ください。 |
| |
|
|
|
|
|
|
|
|
ステングレーチング EP / EX のご注文方法について
|
| 1. |
グレーチングを1枚単位、加工のない通し受枠を両側１ｍ単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
| |
|
|
■ フラットバー3mmタイプ（ピッチ28.3／ピッチ20.7） 寸法・価格表 ■
| 溝幅 |
呼称 |
グレーチング |
適用受枠 |
| b |
a |
h |
ピッチ28.3mm |
ピッチ20.7mm |
型式記号 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
| 100 |
315-10 |
994
（992） |
150 |
15 |
2.7 |
歩 |
¥7,286 |
¥7,920 |
3.3 |
歩 |
¥9,082 |
¥9,926 |
ST-1-15M |
¥4,858 |
| 320-10 |
20 |
3.5 |
歩 |
¥8,976 |
¥10,507 |
4.4 |
歩 |
¥11,246 |
¥13,358 |
ST-1-20M |
¥4,963 |
| 150 |
315-15 |
200 |
15 |
3.3 |
歩 |
¥8,606 |
¥9,979 |
4.2 |
歩 |
¥11,141 |
¥12,619 |
ST-1-15M |
¥4,858 |
| 320-15 |
20 |
4.4 |
歩 |
¥11,616 |
¥13,042 |
5.6 |
歩 |
¥14,150 |
¥16,685 |
ST-1-20M |
¥4,963 |
| 200 |
315-20 |
250 |
15 |
4.0 |
歩 |
¥10,930 |
¥12,355 |
5.2 |
歩 |
¥13,886 |
¥15,840 |
ST-1-15M |
¥4,858 |
| 320-20 |
20 |
5.3 |
歩 |
¥13,886 |
¥16,632 |
6.8 |
歩 |
¥18,322 |
¥20,962 |
ST-1-20M |
¥4,963 |
| 250 |
315-25 |
300 |
15 |
4.7 |
歩 |
¥12,725 |
¥14,362 |
6.0 |
歩 |
¥16,315 |
¥18,427 |
ST-1-15M |
¥4,858 |
| 320-25 |
20 |
6.2 |
歩 |
¥17,107 |
¥20,592 |
8.0 |
歩 |
¥21,014 |
¥24,394 |
ST-1-20M |
¥4,963 |
| 300 |
315-30 |
350 |
15 |
5.4 |
歩 |
¥15,101 |
¥17,002 |
7.0 |
歩 |
¥19,589 |
¥21,912 |
ST-1-15M |
¥4,858 |
| 320-30 |
20 |
7.1 |
歩 |
¥18,955 |
¥24,130 |
9.3 |
歩 |
¥24,182 |
¥31,046 |
ST-1-20M |
¥4,963 |
|
 |
|
|
|
|
|
|
|
|
|
■ フラットバー3mmタイプ（ピッチ14／ピッチ11.5） 寸法・価格表 ■
| 溝幅 |
呼称 |
グレーチング |
適用受枠 |
| b |
a |
h |
ピッチ14mm |
ピッチ11.5mm |
型式記号 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
| 100 |
315-10 |
994
（992） |
150 |
15 |
3.3 |
歩 |
¥11,933 |
¥12,778 |
5.3 |
歩 |
¥13,622 |
¥14,362 |
ST-1-15M |
¥4,858 |
| 320-10 |
20 |
4.4 |
歩 |
¥15,101 |
¥18,427 |
7.0 |
歩 |
¥17,635 |
¥21,806 |
ST-1-20M |
¥4,963 |
| 150 |
315-15 |
200 |
15 |
4.2 |
歩 |
¥14,626 |
¥16,368 |
6.8 |
歩 |
¥16,685 |
¥18,691 |
ST-1-15M |
¥4,858 |
| 320-15 |
20 |
5.6 |
歩 |
¥19,272 |
¥21,701 |
9.0 |
歩 |
¥22,387 |
¥24,499 |
ST-1-20M |
¥4,963 |
| 200 |
315-20 |
250 |
15 |
5.2 |
歩 |
¥18,691 |
¥20,962 |
8.5 |
歩 |
¥21,067 |
¥23,496 |
ST-1-15M |
¥4,858 |
| 320-20 |
20 |
6.8 |
歩 |
¥24,763 |
¥27,826 |
11.2 |
歩 |
¥27,931 |
¥31,310 |
ST-1-20M |
¥4,963 |
| 250 |
315-25 |
300 |
15 |
6.0 |
歩 |
¥22,070 |
¥24,605 |
10.0 |
歩 |
¥24,869 |
¥27,878 |
ST-1-15M |
¥4,858 |
| 320-25 |
20 |
8.0 |
歩 |
¥28,459 |
¥32,789 |
13.3 |
歩 |
¥32,683 |
¥37,224 |
ST-1-20M |
¥4,963 |
| 300 |
315-30 |
350 |
15 |
7.0 |
歩 |
¥26,347 |
¥29,357 |
11.7 |
歩 |
¥29,726 |
¥33,158 |
ST-1-15M |
¥4,858 |
| 320-30 |
20 |
9.3 |
歩 |
¥33,792 |
¥39,072 |
15.5 |
歩 |
¥38,702 |
¥41,395 |
ST-1-20M |
¥4,963 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
■ フラットバー4mmタイプ （ピッチ30／ピッチ22） 寸法・価格表 ■
| 溝幅 |
呼称 |
グレーチング |
適用受枠 |
| b |
a |
h |
ピッチ30mm |
ピッチ22mm |
型式記号 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
| 100 |
415-10 |
994
（992） |
150 |
15 |
3.1 |
Ｔ6/Ｔ14 |
¥7,709 |
¥8,712 |
3.9 |
Ｔ14 |
¥9,715 |
¥10,930 |
ST-1-15M |
¥4,858 |
| 420-10 |
20 |
4.1 |
Ｔ20 |
¥9,821 |
¥12,038 |
5.2 |
Ｔ20 |
¥12,408 |
¥14,626 |
ST-1-20M |
¥4,963 |
| 150 |
415-15 |
200 |
15 |
3.9 |
歩/Ｔ2 |
¥9,293 |
¥10,877 |
5.0 |
Ｔ2 |
¥12,038 |
¥14,045 |
ST-1-15M |
¥4,858 |
| 420-15 |
20 |
5.2 |
Ｔ2/Ｔ14 |
¥11,722 |
¥13,939 |
6.7 |
Ｔ14 |
¥15,154 |
¥18,902 |
ST-1-20M |
¥4,963 |
| 200 |
415-20 |
250 |
15 |
4.8 |
歩 |
¥11,616 |
¥13,781 |
6.2 |
歩/Ｔ2 |
¥14,890 |
¥17,477 |
ST-1-15M |
¥4,858 |
| 420-20 |
20 |
6.4 |
歩/Ｔ2 |
¥14,837 |
¥17,952 |
8.2 |
Ｔ2 |
¥19,061 |
¥24,288 |
ST-1-20M |
¥4,963 |
| 250 |
415-25 |
300 |
15 |
5.7 |
歩 |
¥13,517 |
¥15,998 |
7.3 |
歩 |
¥18,216 |
¥20,592 |
ST-1-15M |
¥4,858 |
| 420-25 |
20 |
7.5 |
歩 |
¥17,213 |
¥20,909 |
9.7 |
歩/Ｔ2 |
¥22,123 |
¥28,723 |
ST-1-20M |
¥4,963 |
| 300 |
415-30 |
350 |
15 |
6.6 |
歩 |
¥16,051 |
¥19,114 |
8.5 |
歩 |
¥21,067 |
¥24,763 |
ST-1-15M |
¥4,858 |
| 420-30 |
20 |
8.6 |
歩 |
¥20,381 |
¥25,291 |
11.3 |
歩/Ｔ2 |
¥26,506 |
¥33,422 |
ST-1-20M |
¥4,963 |
|
|
|
|
|
|
|
|
|
|
■ フラットバー4mmタイプ（ピッチ15／ピッ13） 寸法・価格表 ■
| 溝幅 |
呼称 |
グレーチング |
適用受枠 |
| b |
a |
h |
ピッチ15mm |
ピッチ13mm |
型式記号 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
| 100 |
415-10 |
994
（992） |
150 |
15 |
5.4 |
Ｔ14 |
¥12,725 |
¥14,256 |
6.1 |
T14 |
¥14,573 |
¥16,315 |
ST-1-15M |
¥4,858 |
| 420-10 |
20 |
7.1 |
Ｔ20 |
¥16,157 |
¥20,381 |
8.0 |
T20 |
¥18,374 |
¥23,074 |
ST-1-20M |
¥4,963 |
| 150 |
415-15 |
200 |
15 |
7.0 |
T2/T14 |
¥15,682 |
¥18,322 |
7.9 |
T6/T14 |
¥17,846 |
¥20,909 |
ST-1-15M |
¥4,858 |
| 420-15 |
20 |
9.2 |
Ｔ20 |
¥19,906 |
¥24,605 |
10.5 |
T20 |
¥23,179 |
¥28,670 |
ST-1-20M |
¥4,963 |
| 200 |
415-20 |
250 |
15 |
8.7 |
T2 |
¥20,011 |
¥23,496 |
9.8 |
T2 |
¥22,704 |
¥26,770 |
ST-1-15M |
¥4,858 |
| 420-20 |
20 |
11.5 |
T2/T14 |
¥25,819 |
¥32,314 |
13.0 |
T6/T14 |
¥29,040 |
¥35,746 |
ST-1-20M |
¥4,963 |
| 250 |
415-25 |
300 |
15 |
10.3 |
歩/T2 |
¥23,654 |
¥28,037 |
11.7 |
歩/T2 |
¥26,611 |
¥31,469 |
ST-1-15M |
¥4,858 |
| 420-25 |
20 |
13.6 |
T2 |
¥29,938 |
¥36,802 |
15.5 |
T2 |
¥34,003 |
¥43,296 |
ST-1-20M |
¥4,963 |
| 300 |
415-30 |
350 |
15 |
12.0 |
歩 |
¥28,248 |
¥33,475 |
13.6 |
歩 |
¥31,838 |
¥37,805 |
ST-1-15M |
¥4,858 |
| 420-30 |
20 |
15.8 |
歩/T2 |
¥35,746 |
¥42,398 |
18.0 |
T2 |
¥40,234 |
¥43,507 |
ST-1-20M |
¥4,963 |
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| 2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
|
|
| |
|
|
 |

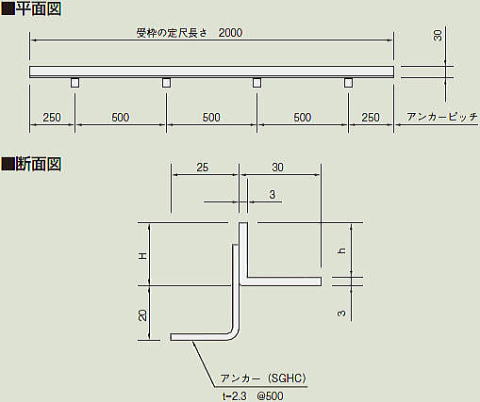

| 適用受枠 |
|
| 型式記号 |
税込価格
/両側ｍ |
| ST-1-15M |
¥4,858 |
|
| ST-1-20M |
¥4,963 |
|
|
| |
| |
|
|
 |
| ＮＯ．２４０６２８ |
