ダクティーグレーチングの販売
|
|
|
|
|
|
製品情報
●車椅子の通行に安全な細目溝蓋です。
●表面は滑りにくい特殊模様を施しており安全に歩行する事が可能です。
●受枠はL型が標準品です。
●ステンレス受枠およびインターロッキング用受枠も製作できます。
●連結金具も用意しています。(別売品)
●蓋の開閉には開閉ハンドル GH-4をご使用ください。
|
|

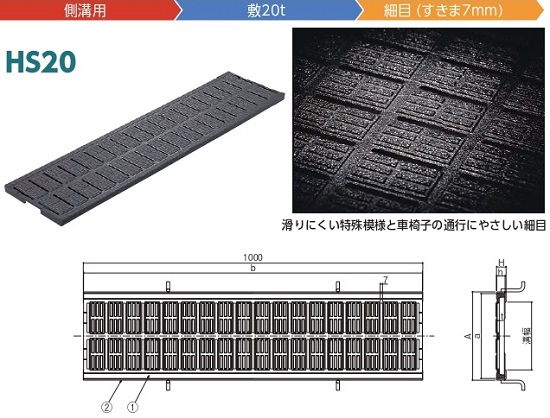

HS20 部品明細表
No. |
名称 |
材質 |
備考 |
1 |
本体 |
FCD500-7 |
CSコート |
1 |
受枠 |
SS400 |
錆止塗装 |
|
|
|
|
|
● HS20 寸法・価格一覧表 ●
溝幅 |
型式 |
グレーチンク |
適用受枠 |
|
長さ |
幅 |
厚さ |
高さ |
中ザン |
質量
kg |
販売価格 |
外寸法 |
高さ |
寸法 |
質量
kg |
販売価格
(円/両1m) |
a |
b |
t |
h |
A |
H |
200 |
HS20-20 |
250 |
998 |
6 |
25 |
1 |
20 |
¥24,000 |
260 |
28.2 |
L-28.2×30×3.2 |
2.1 |
¥4,480 |
|
250 |
HS20-25 |
300 |
998 |
6 |
25 |
2 |
24 |
¥26,080 |
310 |
300 |
HS20-30 |
350 |
998 |
6 |
25 |
2 |
35 |
¥31,840 |
360 |
|
|
ページ先頭へ↑
格子網トップページへ↑ |
|
|
製品情報
●車椅子の通行に安全な細目溝蓋です。
●表面は滑りにくい特殊模様を施しており安全に歩行する事が可能です。
●連結金具も用意しています。(別売品)
●蓋の開閉には開閉ハンドルGH-4をご使用ください
|
|
|

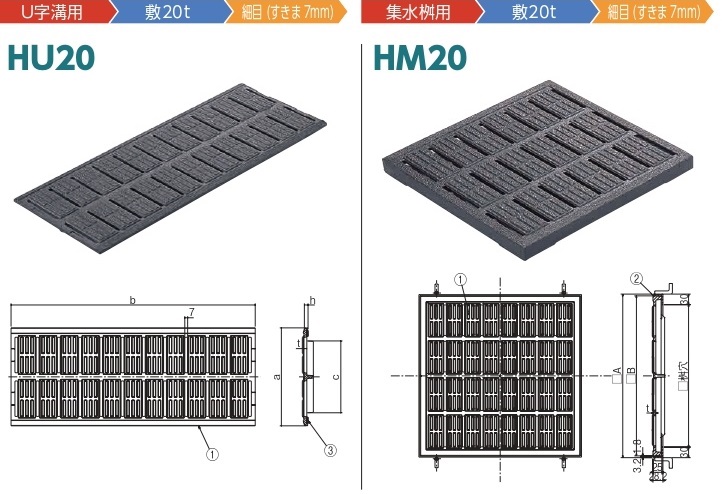

HU20 部品明細表
No. |
名称 |
材質 |
備考 |
1 |
本体 |
FCD500-7 |
CSコート |
1 |
受枠 |
SS400 |
錆止塗装 |
|
|
|
|
|
|
● HU20 寸法・価格一覧表 ●
型式記号 |
溝幅 |
a |
b |
C |
t |
h |
中ザン |
質量
kg |
販売価格 |
|
HU20-15 |
150 |
210 |
598 |
146 |
7 |
9 |
1 |
9 |
¥18,240 |
|
HU20-18 |
180 |
240 |
598 |
176 |
7 |
9 |
1 |
10 |
¥19,920 |
HU20-24 |
240 |
300 |
598 |
236 |
7 |
9 |
2 |
12 |
¥22,320 |
HU20-30 |
300 |
360 |
598 |
296 |
7 |
9 |
2 |
14 |
¥24,800 |
|
|
● HM20 寸法・価格一覧表 ●
型式記号 |
桝穴の大きさ |
A |
B |
H |
h |
t |
質量
kg |
販売価格 |
|
本体 |
受枠 |
HM20-300 |
300×300 |
360 |
350 |
28.20 |
25 |
6.00 |
12.00 |
¥15,440 |
¥5,040 |
|
HM20-400 |
400×400 |
460 |
450 |
28.20 |
25 |
6.00 |
22.00 |
¥25,200 |
¥6,000 |
HM20-450 |
450×450 |
510 |
500 |
28.20 |
25 |
6.00 |
28.00 |
¥31,120 |
¥6,640 |
HM20-600 |
600×600 |
660 |
650 |
28.20 |
25 |
6.00 |
43.00 |
¥53,760 |
¥9,360 |
|
|
|
|
|
ページ先頭へ↑
格子網トップページへ↑ |
|
注意事項 |
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
|
|
|
「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
NO.240628 |
