分岐点・コーナー・蓋の切欠き 設計ガイドライン |
||||||||||||||||

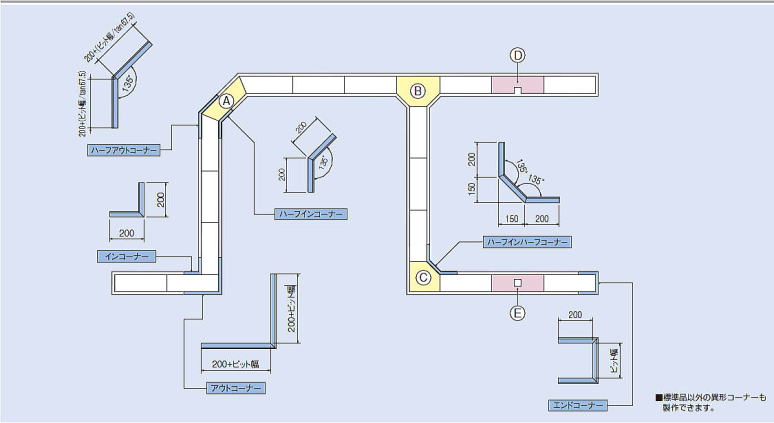

| 使用例 | ||||||||||||||||
 |
||||||||||||||||

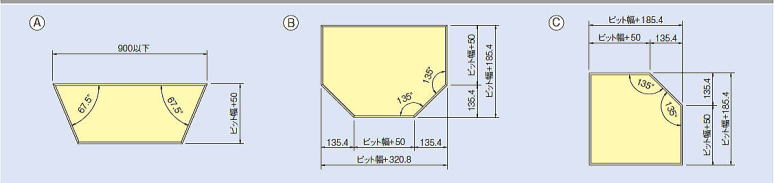

| 分岐点コーナー（三角形が生じる場所） | ||||||||||||||||
 |
||||||||||||||||

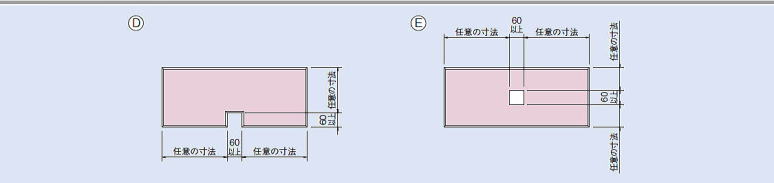

| 蓋の切欠き | ||||||||||||||||
 |
||||||||||||||||
|
|
||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
| ＮＯ．２４０６２８ | ||||||||||||||||
| やまと屋｜外構プロは各種ケーブルピットを販売する国内有数の通販ショップです。中部ケーブルピットの分岐点・コーナー・蓋の切欠き 設計ガイドラインをご紹介いたします。 |
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
