　横断・側溝用【細目タイプ】グレーチングの販売
３-６． 　ニムラ 鋼板製グレーチング PKD-Ｓ 一般型（プレーン）
３-７． 　中部コーポ VG1HB CXHB Vギザ細目 スベリ止（ノンスリップ）
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき３万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙
（注意）本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について
3-6

PKD-S（一般型）
ニムラ 鋼鉄製グレーチング　＜歩道用＞

●公共建築協会評価対象製品

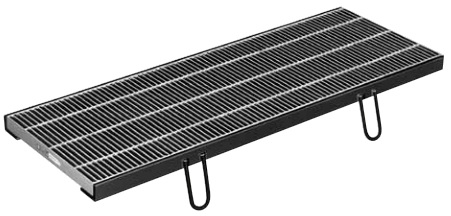

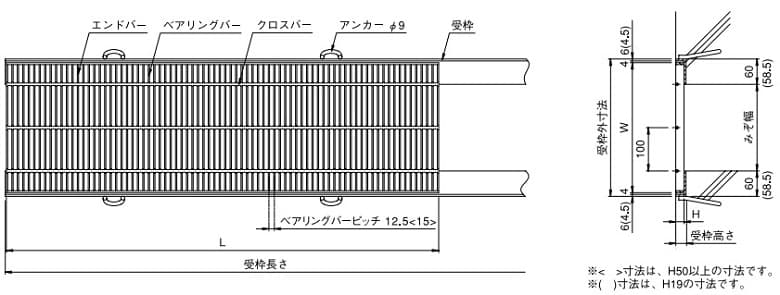

ニムラ鋼板製グレーチング PKD-S
-- クロスバーピッチ100mmタイプ --

 横断・側溝用グレーチング PKD-S のご注文方法について
1. グレーチングを1枚（L=995）単位、加工のない通し受枠を両側１ｍ単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
●　規格寸法・参考価格一覧　●
グレーチング   適用受枠
形式 溝幅
mm		 寸法 mm 適用荷重 税込価格
/枚		   形式 寸法 mm
(L=2,000)		 税込価格
/m
W L H
　 PKD-S 319-1 100 200 995 19 T-25、歩道用 ¥5,287   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 319-1.5 150 250 995 19 T-14、歩道用 ¥6,059   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 319-2 200 300 995 19 T-2、歩道用 ¥6,653   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 325-2 300 995 25 T-14、T-6 ¥8,969   L-25 L31x60x6 ¥3,685
　 PKD-S 332-2 300 995 32 T-25 ¥10,098   L-32 L38x60x6 ¥3,850
　 PKD-S 319-2.5 250 350 995 19 歩道用 ¥7,603   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 325-2.5 350 995 25 T-2 ¥10,217   L-25 L31x60x6 ¥3,685
　 PKD-S 332-2.5 350 995 32 T-14、T-6 ¥11,939   L-32 L38x60x6 ¥3,850
　 PKD-S 338-2.5 350 995 38 T-25、T-20 ¥13,365   L-38 L44x60x6 ¥4,290
　 PKD-S 319-3 300 400 995 19 歩道用 ¥8,791   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 325-3 400 995 25 T-2 ¥11,761   L-25 L31x60x6 ¥3,685
　 PKD-S 332-3 400 995 32 T-6 ¥13,662   L-32 L38x60x6 ¥3,850
　 PKD-S 338-3 400 995 38 T-14 ¥15,741   L-38 L44x60x6 ¥4,290
　 PKD-S 438-3 400 995 38 T-25、T-20 ¥22,394   L-38 L44x60x6 ¥4,290
　 PKD-S 319-3.5 350 450 995 19 歩道用 ¥9,860   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 325-3.5 450 995 25 T-2 ¥13,246   L-25 L31x60x6 ¥3,685
　 PKD-S 338-3.5 450 995 38 T-14、T-6 ¥17,582   L-38 L44x60x6 ¥4,290
　 PKD-S 438-3.5 450 995 38 T-20 ¥25,126   L-38 L44x60x6 ¥4,290
　 PKD-S 444-3.5 450 494+494 44 T-25 ¥29,106   L-44 L50x60x6 ¥4,455
　 PKD-S 319-4 400 500 995 19 歩道用 ¥10,989   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 332-4 500 995 32 T-2 ¥16,751   L-32 L38x60x6 ¥3,850
　 PKD-S 338-4 500 995 38 T-6 ¥19,424   L-38 L44x60x6 ¥4,290
　 PKD-S 438-4 500 995 38 T-14 ¥27,859   L-38 L44x60x6 ¥4,290
　 PKD-S 444-4 500 494+494 44 T-25、T-20 ¥32,373   L-44 L50x60x6 ¥4,455
　 PKD-S 319-4.5 450 550 995 19 歩道用 ¥11,761   L-19 L23.5x58.5x4.5 ¥3,355
　 PKD-S 332-4.5 550 995 32 T-2 ¥18,117   L-32 L38x60x6 ¥3,850
　 PKD-S 438-4.5 550 995 38 T-14、T-6 ¥31,898   L-38 L44x60x6 ¥4,290
　 PKD-S 444-4.5 550 494+494 44 T-20 ¥35,343   L-44 L50x60x6 ¥4,455
　 PKD-S 750-4.5 550 498+498 50 T-25 ¥39,501   L-50 L56x60x6 ¥4,785


GT-S 取手
GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,430 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はＦＡＸのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
１. 通し受枠には２ｍタイプと１ｍタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、２ｍタイプが優先して出荷され、奇数ｍ調整のための１ｍ分だけが１ｍタイプが２本出荷されます。　例）５ｍの場合、１ｍ通し枠2本、２ｍ通し枠4本となります。
２. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合（足りなくなる場合）があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。



ページ先頭へ↑
3-7

VG1HB・CXHB（スベリ止）
中部コーポ グレーチング <横断用・側溝用>

●公共建築協会評価対象製品

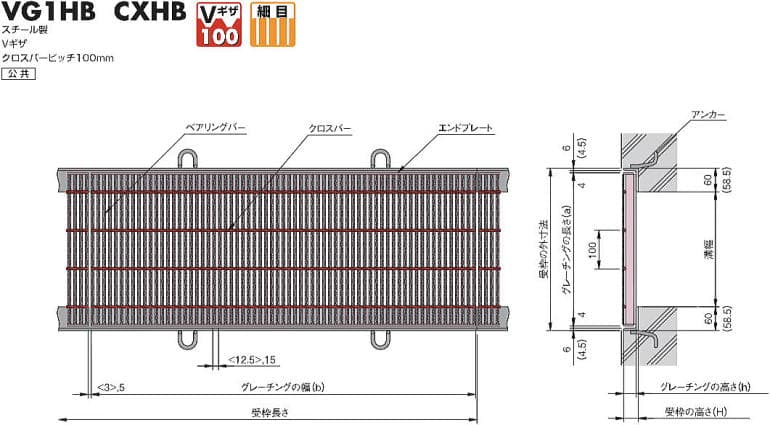

中部コーポ グレーチング VG1HB CXHB

-- クロスバーピッチ100mmタイプ --

注：（）寸法はｈ19の場合。
　　寸法は、CXHB3＊＊タイプ。 　VG1HAの本体間の隙間は2mm。
　　
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装（黒）


支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙

 横断・側溝用グレーチング VG1HB・CXHB のご注文方法について
1. グレーチングを1枚（L=995）単位、加工のない通し受枠を両側１ｍ単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
●　規格寸法・参考価格一覧　●
グレーチング   適用受枠
形式 溝幅 寸法 mm
bxaxh		 質量
kg/枚		 適用荷重 税込価格
/枚 		   型式 寸法 mm 質量
kg/m		  税込価格
/m
横断・側溝
　CXHB 319-1.5 150 997x250x19 11.4 歩行用 ¥7,563   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 319-2 200 997x300x19 13.6 歩行用、T-2 ¥8,349   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 325-2 997x300x25 17.0 T-6、T-14 ¥12,947   GT-1-25 L-31x60x6 8.0 ¥3,993
　CXHB 332-2 997x300X32 21.3 T-20、T-25 ¥13,129   GT-1-32 L-38x60x6 8.9 ¥4,114
　CXHB 319-2.5 250 997x350x19 15.5 歩行用 ¥10,527   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 325-2.5 997x350x25 19.5 T-2 ¥14,520   GT-1-25 L-31x60x6 8.0 ¥3,993
　CXHB 332-2.5 997x350x32 24.5 T-6、T-14 ¥14,702   GT-1-32 L-38x60x6 8.9 ¥4,114
　CXHB 338-2.5 997x350X38 28.8 T-20、T-25 ¥17,969   GT-1-38 L-44x60x6 9.4 ¥4,659
　CXHB 319-3 300 997x400x19 17.7 歩行用 ¥12,403   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 325-3 997x400x25 22.3 T-2 ¥16,638   GT-1-25 L-31x60x6 8.0 ¥3,993
　CXHB 332-3 997x400x32 28.0 T-6 ¥18,271   GT-1-32 L-38x60x6 8.9 ¥4,114
　VG1HB 532-3 995x400x32 29.8 T-14 ¥20,328   GT-1-32 L-38x60x6 8.9 ¥4,114
　VG1HB 538-3 995x400x38 35.0 T-20 ¥24,926   GT-1-38 L-44x60x6 9.4 ¥4,659
　VG1HB 544-3 995x400x44 39.6 T-25 ¥27,225   GT-1-44 L-50x60x6 10.0 ¥4,961
　CXHB 319-3.5 350 997x450x19 19.7 歩行用 ¥13,552   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 325-3.5 997x450x25 24.8 T-2 ¥20,570   GT-1-25 L-31x60x6 8.0 ¥3,993
　VG1HB 532-3.5 995x450x32 33.2 T-6 ¥22,688   GT-1-32 L-38x60x6 8.9 ¥4,114
　CXHB 338-3.5 997x450x38 36.3 T-14 ¥22,688   GT-1-38 L-44x60x6 9.4 ¥4,659
　VG1HB 544-3.5 995x450x44 44.2 T-20、T-25 ¥31,339   GT-1-44 L-50x60x6 10.0 ¥4,961
　CXHB 319-4 400 997x500x19 21.8 歩行用 ¥15,428   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 332-4 997x500x32 34.6 T-2 ¥21,780   GT-1-32 L-38x60x6 8.9 ¥4,114
　CXHB 338-4 997x500x38 39.0 T-6 ¥28,435   GT-1-38 L-44x60x6 9.4 ¥4,659
　VG1HB 538-4 995x500x38 43.2 T-14 ¥30,734   GT-1-38 L-44x60x6 9.4 ¥4,659
　VG1HB 544-4 995x500x44 49.0 T-20 ¥33,820   GT-1-44 L-50x60x6 10.0 ¥4,961
　VG1HA 750-4 (498+498)x500x50 74.6 T-25 ¥47,614   GT-1-50 L-56x60x6 10.8 ¥5,203
　CXHB 319-4.5 450 997x550x19 23.8 歩行用 ¥16,517   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 332-4.5 997x550x32 37.8 T-2 ¥25,652   GT-1-32 L-38x60x6 8.9 ¥4,114
　VG1HB 538-4.5 995x550x38 47.2 T-6 ¥32,489   GT-1-38 L-44x60x6 9.4 ¥4,659
　VG1HB 544-4.5 995x550x44 53.6 T-14 ¥35,998   GT-1-44 L-50x60x6 10.0 ¥4,961
　VG1HA 750-4.5 (498+498)x550X50 81.6 T-20、T-25 ¥52,091   GT-1-50 L-56x60x6 10.8 ¥5,203
　CXHB 319-5 500 997x600x19 26.0 歩行用 ¥17,243   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　CXHB 332-5 997x600x32 41.2 T-2 ¥30,129   GT-1-32 L-38x60x6 8.9 ¥4,114
　VG1HB 544-5 995x600x44 58.5 T-6、T-14 ¥38,055   GT-1-44 L-50x60x6 10.0 ¥4,961
　VG1HA 750-5 (498+498)x600x50 89.2 T-20、T-25 ¥56,931   GT-1-50 L-56x60x6 10.8 ¥5,203
　CXHB 319-5.5 550 997x650X19 27.9 歩行用 ¥20,994   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　VG1HB 532-5.5 995x650x32 47.4 T-2 ¥32,186   GT-1-32 L-38x60x6 8.9 ¥4,114
　VG1HB 544-5.5 995x650x44 63.0 T-6 ¥41,019   GT-1-44 L-50x60x6 10.0 ¥4,961
　VG1HA 750-5.5 (498+498)x650X50 96.2 T-14、T-20 ¥61,529   GT-1-50 L-56x60x6 10.8 ¥5,203
　VG1HA 755-5.5 (498+498)x650X55 104.6 T-25 ¥66,792   GT-1-55 L-61x60x6 11.1 ¥5,385
　CXHB 319-6 600 997x700x19 30.1 歩行用 ¥23,232   GT-1-19 L-23.5x58.5x4.5 5.9 ¥3,630
　VG1HB 532-6 995x700x32 51.1 T-2 ¥34,969   GT-1-32 L-38x60x6 8.9 ¥4,114
　VG1HB 544-6 995x700x44 67.9 T-6 ¥43,621   GT-1-44 L-50x60x6 10.0 ¥4,961
　VG1HA 750-6 (498+498)x700x50 103.8 T-14 ¥66,006   GT-1-50 L-56x60x6 10.8 ¥5,203
　VG1HA 755-6 (498+498)x700X55 112.8 T-20 ¥71,935   GT-1-55 L-61x60x6 11.1 ¥5,385
　VG1HA 760-6 (498+498)x700X60 124.0 T-25 ¥77,985   GT-1-60 L-66x60x6 11.8 ¥5,506


細目専用ハンドル GH-2
細目専用ハンドル GH-2
吊り上げ（垂直）質量40kg/本以下
　
形式 税込価格 摘要
細目専用ハンドル GH-2 ¥2,860 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はＦＡＸのみで、有効期限は2週間です。

受枠加工形状

　注 意 事 項　
１. 通し受枠には２ｍタイプと１ｍタイプがあり、黒塗り仕上げです。
発注時に特段の指示のない場合、２ｍタイプが優先して出荷され、奇数ｍ調整のための１ｍ分だけが１ｍタイプが２本出荷されます。　例）５ｍの場合、１ｍ通し枠2本、２ｍ通し枠4本となります。
２. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合（足りなくなる場合）があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに発注ください。
