ボルト固定【エコノミータイプ】グレーチングの販売
４-１． 　　ニムラ 鋼板製グレーチング PKTe 一般型（プレーン）
４-２． 　　ニムラ 鋼板製グレーチング PKT-Ve スベリ止（ノンスリップ）
４-３． 　 中部コーポ スチールグレーチング VG5BBe スベリ止（ノンスリップ）
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき３万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙
（注意）本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について

  • ボルト固定グレーチングは同じ品番で計算方法により適用荷重が異なるエコノミータイプ（騒音防止用）と一般タイプ（重荷重高速用）があります。
  • 一般タイプ（重荷重高速用）はより高い安全値により設定されていますので、割高ですがお勧めです。
4-1

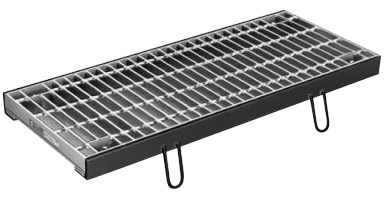

PKTe（一般型・騒音低減用）
ニムラ鋼板製グレーチング

●公共建築協会評価対象製品

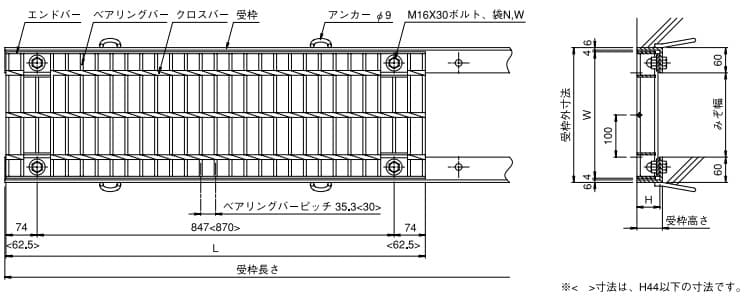

ニムラ鋼板製グレーチング PKTe（エコノミータイプ）
 -- クロスバーピッチ100mmタイプ --

■受枠形式
Aタイプ Bタイプ
ニムラ鋼板製グレーチング PKTe（エコノミータイプ） ■受枠形式 Aタイプ ニムラ鋼板製グレーチング PKTe（エコノミータイプ） ■受枠形式 Bタイプ

横断・側溝用グレーチング PKTe のご注文方法について
1. グレーチングを1枚（L=995）単位、加工のない通し受枠を両側１ｍ単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
 ●　規格寸法・参考価格　●
グレーチング   適用受枠A
（パッキン無し）		 適用受枠B
（パッキン付）
形式 溝幅
mm		 寸法 mm 適用
荷重		 税込価格
/枚		   形式 寸法 mm
(L=2,000)		 税込価格
/両側ｍ		 形式 寸法 mm
(L=2,000)		 税込価格
/両側ｍ
W L H
PKTe 32-2 200 300 995 32 T-14 ¥9,185   L-32A L44x60x6 ¥5,445 L-32B L50x60x6 ¥7,370
PKTe 38-2 300 995 38 T-20 ¥9,680   L-38A L50x60x6 ¥6,270 L-38B L56x60x6 ¥7,590
PKTe 44-2 300 995 44 T-25 ¥10,560   L-44A L56x60x6 ¥6,490 L-44B L61x60x6 ¥7,810
PKTe 38-2.5 250 350 995 38 T-14 ¥10,725   L-38A L50x60x6 ¥6,270 L-38B L56x60x6 ¥7,590
PKTe 44-2.5 350 995 44 T-20 ¥11,550   L-44A L56x60x6 ¥6,490 L-44B L61x60x6 ¥7,810
PKTe 50-2.5 350 995 50 T-25 ¥14,025   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKTe 44-3 300 400 995 44 T-14 ¥12,430   L-44A L56x60x6 ¥6,490 L-44B L61x60x6 ¥7,810
PKTe 50-3 400 995 50 T-20 ¥15,345   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKTe 55-3 400 995 55 T-25 ¥16,940   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKTe 50-3.5 350 450 995 50 T-14 ¥16,500   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKTe 55-3.5 450 995 55 T-20 ¥18,095   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKTe 60-3.5 450 995 60 T-25 ¥20,020   L-60A L71x60x6 ¥6,820 L-60B L76x60x6 ¥8,415
PKTe 50-4 400 500 995 50 T-14 ¥17,710   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKTe 60-4 500 995 60 T-20 ¥20,790   L-60A L71x60x6 ¥6,820 L-60B L76x60x6 ¥8,415
PKTe 65-4 500 995 65 T-25 ¥23,100   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKTe 55-4.5 450 550 995 55 T-14 ¥21,175   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKTe 65-4.5 550 995 65 T-20 ¥23,595   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKTe 75-4.5 550 995 75 T-25 ¥28,325   L-75A L86x60x6 ¥7,370 L-75B L91x60x6 ¥8,525
PKTe 55-5 500 600 995 55 T-14 ¥22,275   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKTe 65-5 600 995 65 T-20 ¥25,520   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKTe 75-5 600 995 75 T-25 ¥29,095   L-75A L86x60x6 ¥7,370 L-75B L91x60x6 ¥8,525
PKTe 65-6 600 700 995 65 T-14 ¥28,875   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKTe 75-6 700 995 75 T-20 ¥33,055   L-75A L86x60x6 ¥7,370 L-75B L91x60x6 ¥8,525



GT-S 取手
GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,430 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品 見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はＦＡＸのみで、有効期限は2週間です。

受枠加工形状
注 意 事 項
１. 通し受枠には２ｍタイプと１ｍタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、２ｍタイプが優先して出荷され、奇数ｍ調整のための１ｍ分だけが１ｍタイプが２本出荷されます。　例）５ｍの場合、１ｍ通し枠2本、２ｍ通し枠4本となります。
２. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合（足りなくなる場合）があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。


Tボックス

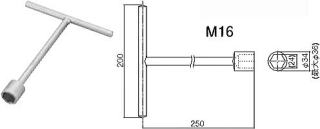

Tボックス24
■　部品構成・寸法・価格表　■
形式 寸法 mm 材質 税込価格
A B L ｔ 材質 表面処理
Tボックス24 195 24 250 14 SS400 ユニクロメッキ ¥2,860

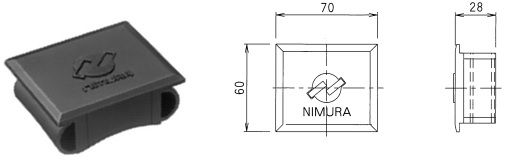

GCボルトカバー
GCボルトカバー
形式 寸法 mm 材質 税込価格
GCボルトカバー 60ｘ70ｘ28 クロロプレン ¥644



ページ先頭へ↑
4-2

PKT-Ve（スベリ止・騒音低減用）
ニムラ　鋼板製グレーチング

●公共建築協会評価対象製品
ニムラ鋼板製グレーチング PKT-Ve（エコノミータイプ）
-- クロスバーピッチ100mmタイプ --

■受枠形式
Aタイプ（パッキンなし） Bタイプ（パッキン付）
ニムラ鋼板製グレーチング PKT-Ve（エコノミータイプ） ■受枠形式 Aタイプ（パッキンなし） ニムラ鋼板製グレーチング PKT-Ve（エコノミータイプ） ■受枠形式 Bタイプ（パッキン付）
横断・側溝用グレーチング PKT-Ve のご注文方法について
1. グレーチングを1枚（L=995）単位、加工のない通し受枠を両側１ｍ単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
●　規格寸法・参考価格　●
グレーチング   適用受枠A
（パッキン無し）		 適用受枠B
（パッキン付）
形式 溝幅
mm		 寸法 mm 適用荷重 税込価格
/枚		   形式 寸法 mm
(L=2,000)		 税込価格
/両側ｍ		 形式 寸法 mm
(L=2,000)		 税込価格
/両側ｍ
W L H
PKT-Ve 32-2 200 300 995 32 T-14 ¥10,098   L-32A L44x60x6 ¥5,445 L-32B L50x60x6 ¥7,370
PKT-Ve 38-2 300 995 38 T-20 ¥10,692   L-38A L50x60x6 ¥6,270 L-38B L56x60x6 ¥7,590
PKT-Ve 44-2 300 995 44 T-25 ¥11,642   L-44A L56x60x6 ¥6,490 L-44B L61x60x6 ¥7,810
PKT-Ve 38-2.5 250 350 995 38 T-14 ¥11,939   L-38A L50x60x6 ¥6,270 L-38B L56x60x6 ¥7,590
PKT-Ve 44-2.5 350 995 44 T-20 ¥12,771   L-44A L56x60x6 ¥6,490 L-44B L61x60x6 ¥7,810
PKT-Ve 50-2.5 350 995 50 T-25 ¥15,622   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKT-Ve 44-3 300 400 995 44 T-14 ¥13,781   L-44A L56x60x6 ¥6,490 L-44B L61x60x6 ¥7,810
PKT-Ve 50-3 400 995 50 T-20 ¥17,048   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKT-Ve 55-3 400 995 55 T-25 ¥18,770   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKT-Ve 50-3.5 350 450 995 50 T-14 ¥18,473   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKT-Ve 55-3.5 450 995 55 T-20 ¥20,077   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKT-Ve 60-3.5 450 995 60 T-25 ¥22,334   L-60A L71x60x6 ¥6,820 L-60B L76x60x6 ¥8,415
PKT-Ve 50-4 400 500 995 50 T-14 ¥19,721   L-50A L61x60x6 ¥6,710 L-50B L66x60x6 ¥7,865
PKT-Ve 60-4 500 995 60 T-20 ¥22,988   L-60A L71x60x6 ¥6,820 L-60B L76x60x6 ¥8,415
PKT-Ve 65-4 500 995 65 T-25 ¥25,661   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKT-Ve 55-4.5 450 550 995 55 T-14 ¥23,582   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKT-Ve 65-4.5 550 995 65 T-20 ¥26,255   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKT-Ve 75-4.5 550 995 75 T-25 ¥31,363   L-75A L86x60x6 ¥7,370 L-75B L91x60x6 ¥8,525
PKT-Ve 55-5 500 600 995 55 T-14 ¥24,770   L-55A L66x60x6 ¥6,765 L-55B L71x60x6 ¥7,920
PKT-Ve 65-5 600 995 65 T-20 ¥28,274   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKT-Ve 75-5 600 995 75 T-25 ¥32,195   L-75A L86x60x6 ¥7,370 L-75B L91x60x6 ¥8,525
PKT-Ve 65-6 600 700 995 65 T-14 ¥32,017   L-65A L76x60x6 ¥7,315 L-65B L81x60x6 ¥8,470
PKT-Ve 75-6 700 995 75 T-20 ¥36,590   L-75A L86x60x6 ¥7,370 L-75B L91x60x6 ¥8,525



GT-S 取手
GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,430 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品 見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はＦＡＸのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
１. 通し受枠には２ｍタイプと１ｍタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、２ｍタイプが優先して出荷され、奇数ｍ調整のための１ｍ分だけが１ｍタイプが２本出荷されます。　例）５ｍの場合、１ｍ通し枠2本、２ｍ通し枠4本となります。
２. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合（足りなくなる場合）があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。

Tボックス
Tボックス24
■　部品構成・寸法・価格表　■
形式 寸法 mm 材質 税込価格
A B L ｔ 材質 表面処理
Tボックス24 195 24 250 14 SS400 ユニクロメッキ ¥2,860
GCボルトカバー
GCボルトカバー

形式 寸法 mm 材質 税込価格
GCボルトカバー 60ｘ70ｘ28 クロロプレン ¥644




ページ先頭へ↑
4-3

VG5BB（スベリ止・騒音防止用）
中部コーポ スチールグレーチング

●公共建築協会評価対象製品

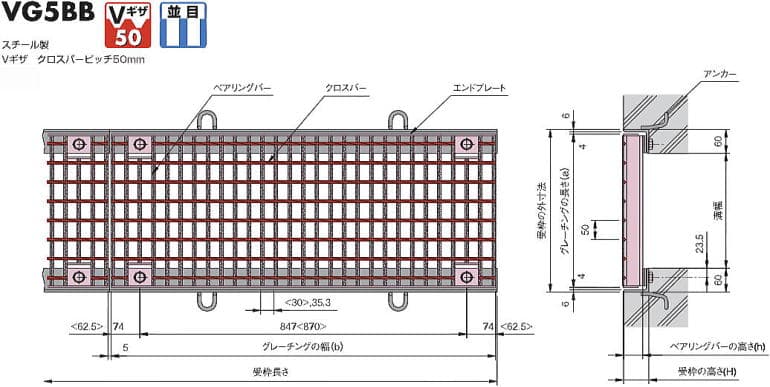

中部コーポ スチールグレーチング VG5BBe
 -- クロスバーピッチ50mmタイプ -- 注：＜＞寸法は、
h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装（黒）

■固定形式
Aタイプ（パッキンなし） Bタイプ（パッキン付）
中部コーポ スチールグレーチング VG5BBe ■固定形式 Aタイプ（パッキンなし） 中部コーポ スチールグレーチング VG5BBe ■固定形式 Bタイプ（パッキン付）
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙

横断・側溝用グレーチングのご注文方法について
1. グレーチングを1枚（L=995）単位、加工のない通し受枠を両側１ｍ単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
●　規格寸法・参考価格　●
グレーチング 適用受枠A（パッキン無し） 適用受枠B（パッキン付）
形式 溝幅 寸法
mm		 質量
kg
/枚		 適用
荷重		 税込
価格
/枚		 形式 寸法
mm
(L=2,000)		 質量
kg/m		 税込
価格
/両側ｍ		 形式 寸法
mm
(L=2,000)		 質量
kg
/m		 税込
価格
/両側ｍ
bxaxh
VG5BBe 32-2 200 995x300x32 16.3 T-14 ¥11,435 GT-2-32A L44x60x6 9.7 ¥6,655 GT-2-32B L50x60x6 10.3 ¥8,107
VG5BBe 38-2 995x300x38 18.5 T-20 ¥13,673 GT-2-38A L50x60x6 10.3 ¥6,897 GT-2-38B L56x60x6 11.2 ¥8,349
VG5BBe 44-2 995x300x44 20.3 T-25 ¥14,157 GT-2-44A L56x60x6 11.2 ¥7,018 GT-2-44B L61x60x6 11.5 ¥8,470
VG5BBe 38-2.5 250 995x350x38 20.7 T-14 ¥15,065 GT-2-38A L50x60x6 10.3 ¥6,897 GT-2-38B L56x60x6 11.2 ¥8,349
VG5BBe 44-2.5 995x350x44 22.8 T-20 ¥16,577 GT-2-44A L56x60x6 11.2 ¥7,018 GT-2-44B L61x60x6 11.5 ¥8,470
VG5BBe 50-2.5 995x350x50 28.5 T-25 ¥20,752 GT-2-50A L61x60x6 11.5 ¥7,502 GT-2-50B L66x60x6 12.0 ¥8,954
VG5BBe 44-3 300 995x400x44 25.3 T-14 ¥17,303 GT-2-44A L56x60x6 11.2 ¥7,018 GT-2-44B L61x60x6 11.5 ¥8,470
VG5BBe 50-3 995x400X50 31.8 T-20 ¥21,599 GT-2-50A L61x60x6 11.5 ¥7,502 GT-2-50B L66x60x6 12.0 ¥8,954
VG5BBe 55-3 995x400x55 34.3 T-25 ¥25,168 GT-2-55A L66x60x6 12.0 ¥7,623 GT-2-55B L71x60x6 12.5 ¥9,075
VG5BBe 50-3.5 350 995x450x50 35.0 T-14 ¥24,503 GT-2-50A L61x60x6 11.5 ¥7,502 GT-2-50B L66x60x6 12.0 ¥8,954
VG5BBe 55-3.5 995x450x55 37.8 T-20 ¥26,802 GT-2-55A L66x60x6 12.0 ¥7,623 GT-2-55B L71x60x6 12.5 ¥9,075
VG5BBe 60-3.5 995x450x60 41.2 T-25 ¥29,343 GT-2-60A L71x60x6 12.5 ¥7,744 GT-2-60B PL76x60x6 13.0 ¥9,196
VG5BBe 50-4 400 995x500x50 38.3 T-14 ¥25,955 GT-2-50A L61x60x6 11.5 ¥7,502 GT-2-50B L66x60x6 12.0 ¥8,954
VG5BBe 60-4 995x500x60 45.1 T-20 ¥30,250 GT-2-60A L71x60x6 12.5 ¥7,744 GT-2-60B PL76x60x6 13.0 ¥9,196
VG5BBe 65-4 995x500x65 47.4 T-25 ¥33,517 GT-2-65A PL76x60x6 13.0 ¥7,986 GT-2-65B PL81x60x6 13.5 ¥9,438
VG5BBe 55-4.5 450 995x550x55 44.9 T-14 ¥31,037 GT-2-55A L66x60x6 12.0 ¥7,623 GT-2-55B L71x60x6 12.5 ¥9,075
VG5BBe 65-4.5 995x550x65 51.5 T-20 ¥34,243 GT-2-65A PL76x60x6 13.0 ¥7,986 GT-2-65B PL81x60x6 13.5 ¥9,438
VG5BBe 75-4.5 995x550x75 58.4 T-25 ¥40,656 GT-2-75A PL86x60x6 14.0 ¥8,349 GT-2-75B PL91x60x6 14.5 ¥9,801
VG5BBe 55-5 500 995x600x55 48.4 T-14 ¥32,489 GT-2-55A L66x60x6 12.0 ¥7,623 GT-2-55B L71x60x6 12.5 ¥9,075
VG5BBe 65-5 995x600x65 55.6 T-20 ¥36,845 GT-2-65A PL76X60x6 13.0 ¥7,986 GT-2-65B PL81x60x6 13.5 ¥9,438
VG5BBe 75-5 995x600x75 63.1 T-25 ¥41,745 GT-2-75A PL86x60x6 14.0 ¥8,349 GT-2-75B PL91x60x6 14.5 ¥9,801
VG5BBe 90-5.5 550 995x650x90 78.3 ¥65,038 GT-2-90A PL101x60x6 15.5 ¥8,470 GT-2-90B PL106x60x6 16.0 ¥9,922
VG5BBe 90-6 600 995x700x60 83.6 ¥66,732 GT-2-90A PL101x60x6 15.5 ¥8,470 GT-2-90B PL106x60x6 16.0 ¥9,922



2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品 見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はＦＡＸのみで、有効期限は2週間です。

受枠加工形状
注 意 事 項
１. 通し受枠には２ｍタイプと１ｍタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、２ｍタイプが優先して出荷され、奇数ｍ調整のための１ｍ分だけが１ｍタイプが２本出荷されます。　例）５ｍの場合、１ｍ通し枠2本、２ｍ通し枠4本となります。
２. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合（足りなくなる場合）があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。

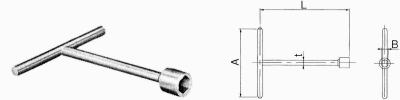

Tボックス
Tボックス24
形式 税込価格
Tボックス24 ¥2,360

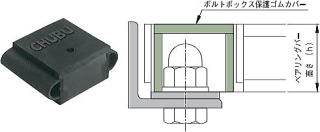

ボルトボックス保護ゴムカバー GC
ボルトボックス保護ゴムカバー GC
　型式 用途 ベアリングバー
高さ（ｈ） mm		 税込
価格
　GC-S 普通目 ｈ32、ｈ38 ¥322
　GC-SL ｈ44 ¥343
　GC-H ｈ50、ｈ55 ¥358
　GC-HL ｈ60 ¥394
　GC-S 細目 ｈ32、ｈ38 ¥322
　GC-SL ｈ44 ¥343
　GC-M ｈ50、ｈ55 ¥358
　GC-ML ｈ60 ¥394

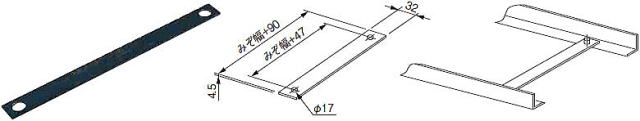

巾出しゲージ CHG
巾出しゲージ CHG
形式 適用溝幅 mm 税込価格
巾出しゲージ CHG-1-2 200 ¥787
巾出しゲージ CHG-1-2.5 250 ¥787
巾出しゲージ CHG-1-3 300 ¥787
巾出しゲージ CHG-1-3.5 350 ¥930
巾出しゲージ CHG-1-4 400 ¥930
巾出しゲージ CHG-1-4.5 450 ¥1,073
巾出しゲージ CHG-1-5 500 ¥1,073
＊ボルト固定式受枠の施工時の位置決めが容易に行えます。

ページ先頭へ↑
