マスグレーチングの販売【落込細目四方受枠タイプ】

５-４．	ニムラ PGM-S 一般型落込み細目マスグレ	一般型（プレーン）
５-５．	中部コーポ VG1HBF・CXHBF 落込式細目マスグレ	スベリ止（ノンスリップ）

支払

送料
詳細

本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき３万円以上で送料無料

出荷

３～４営業日
欠品時：実働２週間目安

個人宅配達
北海道・九州・一部地域
見積フォーム・ FAX見積用紙

（注意）本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について

5-4

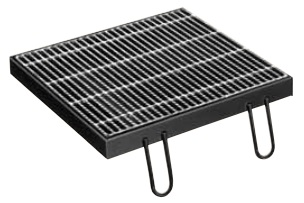

PGM-S（一般型）
ニムラ落込み細目マスグレ

●公共建築協会評価対象製品

グレーチングと四方枠のセット図

-- クロスバーピッチ100mmタイプ --

商品のお見積りは、[ＦＡＸお見積り]ボタンより記入用紙を印刷の上お見積りください。
現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
欠品等の都合により、別メーカーの同等品をご案内することがあります。

●　規格寸法・参考価格　●

グレーチング本体					四方受枠
形式	桝穴幅x長さ mm	適用荷重	寸法 mm WxLxH	税込価格 /枚	形式	寸法 mm W1xL1xH1	税込価格 /枠
PGM-S 319-33	300 x 300	T-2	400x400x19	¥3,861	四方枠 PGM-S 319-33	417x417x23.5	¥2,911
PGM-S 332-33		T-14	400x400x32	¥5,940	四方枠 PGM-S 332-33	420x420x38	¥4,396
PGM-S 338-33		T-25 T-20	400x400x38	¥6,890	四方枠 PGM-S 338-33	420x420x44	¥4,514
PGM-S 325-35	350 x 350	T-2	455x455x25	¥6,059	四方枠 PGM-S 325-35	475x475x31	¥3,802
PGM-S 332-35		T-14	455x455x32	¥7,781	四方枠 PGM-S 332-35	475x475x38	¥4,930
PGM-S 338-35		T-20	455x455x38	¥8,969	四方枠 PGM-S 338-35	475x475x44	¥5,287
PGM-S 438-35		T-25	455x455x38	¥13,365	四方枠 PGM-S 438-35	475x475x44	¥5,287
PGM-S 325-44	400 x 400	T-2	515x514x25	¥8,435	四方枠 PGM-S 325-44	535x535x31	¥4,930
PGM-S 338-44		T-14	515x514x38	¥11,464	四方枠 PGM-S 338-44	535x535x44	¥5,702
PGM-S 438-44		T-25 T-20	515x515x38	¥16,751	四方枠 PGM-S 438-44	535x535x44	¥5,702
PGM-S 325-45	450 x 450	T-2	550x550x25	¥9,860	四方枠 PGM-S 325-45	570x570x31	¥5,287
PGM-S 338-45		T-14	550x550x38	¥13,246	四方枠 PGM-S 338-45	570x570x44	¥6,059
PGM-S 438-45		T-20	550x550x38	¥18,830	四方枠 PGM-S 438-45	570x570x44	¥6,059
PGM-S 444-45		T-25	550x550x44	¥21,859	四方枠 PGM-S 444-45	570x570x50	¥6,475
PGM-S 332-55	500 x 500	T-2	605x606x32	¥13,424	四方枠 PGM-S 332-55	625x625x38	¥6,475
PGM-S 438-55		T-14	605x607x38	¥22,750	四方枠 PGM-S 438-55	625x625x44	¥6,653
PGM-S 444-55		T-25 T-20	605x607x44	¥26,255	四方枠 PGM-S 444-55	625x625x50	¥7,187
PGM-S 332-66	600 x 600	T-2	700x694x32	¥18,117	四方枠 PGM-S 332-66	720x720x38	¥7,484
PGM-S 438-66		T-14	700x695x38	¥30,947	四方枠 PGM-S 438-66	720x720x44	¥7,781
PGM-S 444-66		T-20	700x(344+344)x44	¥36,293	四方枠 PGM-S 444-66	720x720x50	¥8,257
PGM-S 750-66		T-25	715x(349+364)x50	¥38,313	四方枠 PGM-S 750-66	735x735x56	¥8,672
PGM-S 332-77	700 x 700	T-2	815x807x32	¥23,582	四方枠 PGM-S 332-77	835x835x38	¥8,554
PGM-S 444-77		T-14	815x(406+406)x44	¥47,164	四方枠 PGM-S 444-77	835x835x50	¥9,504
PGM-S 750-77		T-25 T-20	820x(408+408)x50	¥50,965	四方枠 PGM-S 750-77	840x840x56	¥9,860
PGM-S 338-88	800 x 800	T-2	905x907x38	¥35,343	四方枠 PGM-S 338-88	925x925x44	¥9,979
PGM-S 444-88		T-14	905x(444+457)x44	¥62,311	四方枠 PGM-S 444-88	925x925x50	¥10,633
PGM-S 750-88		T-20	900x(438+453)x50	¥62,786	四方枠 PGM-S 750-88	920x920x56	¥10,989
PGM-S 755-88		T-25	900x(438+453)x55	¥67,538	四方枠 PGM-S 755-88	920x920x61	¥11,405
PGM-S 338-99	900 x 900	T-2	1,000x995x38	¥43,778	四方枠 PGM-S 338-99	1,020x1,020 x44	¥11,048
PGM-S 750-99		T-14	1,000x(498+498)x50	¥77,161	四方枠 PGM-S 750-99	1,020x1,020 x56	¥12,236
PGM-S 755-99		T-25 T-20	1,000x(498+498)x55	¥83,279	四方枠 PGM-S 755-99	1,020x1,020 x61	¥12,533
PGM-S 438-11	1,000 x 1,000	T-2	1,100x(544+544)x38	¥77,755	四方枠 PGM-S 438-11	1,120x1,120 x44	¥11,524

GT-S 取手

形式	税込価格	摘要
GT-S 取手	¥1,430	2本1組

ページ先頭へ↑

5-5

VG1HBF・CXHBF（スベリ止）
中部コーポ落込式細目マスグレ

●公共建築協会評価対象製品

グレーチングと四方枠のセット図

-- クロスバーピッチ100mmタイプ --

注：(　)寸法は、H19の場合を示す。
　　<　>寸法は、CXHBF3**タイプを示す。

■部品構成表
部品名	材質	表面処理
グレーチング	SS400	溶融亜鉛メッキ
受枠	SS400	錆止め塗装（黒）

横断用です。施工の際、車両の進行方向をご確認の上、道路の端にご使用ください。

現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
欠品等の都合により、別メーカーの同等品をご案内することがあります。

支払

送料
詳細

本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料

出荷

３～４営業日
欠品時：実働２週間目安

個人宅配達
北海道・九州・一部地域
見積フォーム・ FAX見積用紙

●　規格寸法・参考価格　●

グレーチング本体					四方受枠
形式	桝穴幅x長さ mm	適用荷重	寸法 mm bxaxh	税込価格 /枚	形式	寸法 mm BxAxH	税込価格 /枠
CXHBF 319-33	300 x 300	T-2	406x400x19	¥5,687	四方枠 CXHBF 319-33	417x417x23.5	¥3,630
CXHBF 332-33		T-14	406x400x32	¥6,837	四方枠 CXHBF 332-33	420x420x38	¥5,203
CXHBF 338-33		T-25 ,T-20	406x400x38	¥8,047	四方枠 CXHBF 338-33	420x420x44	¥5,385
CXHBF 325-350	350 x 350	T-2	456x450x25	¥9,438	四方枠 CXHBF 325-350	475x470x31	¥4,417
CXHBF 332-350		T-14	456x450x32	¥11,737	四方枠 CXHBF 332-350	475x470x38	¥5,324
CXHBF 338-350		T-20	456x450x38	¥12,766	四方枠 CXHBF 338-350	475x470x44	¥6,111
VG1HBF 538-350		T-25	453x450x38	¥13,310	四方枠 VG1HBF 538-350	475x470x44	¥6,111
CXHBF 325-44	400 x 400	T-2	500x500x25	¥11,495	四方枠 CXHBF 325-44	520x520x31	¥5,808
VG1HBF 532-44		T-14	498x500x32	¥12,826	四方枠 VG1HBF 532-44	520x520x38	¥6,232
VG1HBF 538-44		T-20	498x500x38	¥14,460	四方枠 VG1HBF 538-44	520x520x44	¥6,655
VG1HBF 544-44		T-25	498x500x44	¥18,271	四方枠 VG1HBF 544-44	520x520x50	¥6,776
CXHBF 325-450	450 x 450	T-2	550x550x25	¥11,858	四方枠 CXHBF 325-450	570x570x31	¥6,171
CXHBF 338-450		T-14	550x550x38	¥15,125	四方枠 CXHBF 338-450	570x570x44	¥7,321
VG1HBF 544-450		T-25 ,T-20	550x550x44	¥20,631	四方枠 VG1HBF 544-450	570x570x50	¥7,502
CXHBF 332-55	500 x 500	T-2	605x600x32	¥15,186	四方枠 CXHBF 332-55	625x620x38	¥7,623
VG1HBF 538-55		T-14	605x600x38	¥18,271	四方枠 VG1HBF 538-55	625x620x44	¥7,865
VG1HBF 544-55		T-20	605x600x44	¥21,901	四方枠 VG1HBF 544-55	625x620x50	¥8,289
VG1HBF 750-55		T-25	(300+300)x600x50	¥37,087	四方枠 VG1HBF 750-55	625x620x56	¥8,712
CXHBF 332-66	600 x 600	T-2	700x700x32	¥24,200	四方枠 CXHBF 332-66	720x720x38	¥8,773
VG1HBF 544-66		T-14	700x700x44	¥32,428	四方枠 VG1HBF 544-66	720x720x50	¥9,801
VG1HBF 750-66		T-25 ,T-20	(347+347)x700x50	¥50,034	四方枠 VG1HBF 750-66	720x720x56	¥10,104
CXHBF 332-77	700 x 700	T-2	802x800x32	¥29,887	四方枠 CXHBF 332-77	825x820x38	¥10,043
VG1HBF 544-77		T-14	(402+402)x800x44	¥39,567	四方枠 VG1HBF 544-77	825x820x50	¥11,011
VG1HBF 750-77		T-25 ,T-20	(402+402)x800x50	¥79,013	四方枠 VG1HBF 750-77	825x820x56	¥11,616
VG1HBF 532-88	800 x 800	T-2	904x900x32	¥42,834	四方枠 VG1HBF 532-88	925x920x38	¥11,737
VG1HBF 750-88		T-20 ,T-14	(450+450)x900x50	¥83,127	四方枠 VG1HBF 750-88	925x920x56	¥12,826
VG1HBF 755-88		T-25	(450+450)x900x55	¥88,209	四方枠 VG1HBF 755-88	925x920x61	¥13,310
VG1HBF 538-99	900 x 900	T-2	995x1,000x38	¥58,443	四方枠 VG1HBF 538-99	1,020x1,020 x44	¥12,947
VG1HBF 750-99		T-14	(498+498)x1,000x50	¥98,857	四方枠 VG1HBF 750-99	1,020x1,020 x56	¥14,278
VG1HBF 755-99		T-20	(498+498)x1,000x55	¥106,057	四方枠 VG1HBF 755-99	1,020x1,020 x61	¥14,641
VG1HBF 760-99		T-25	(498+498)x1,000x60	¥124,086	四方枠 VG1HBF 760-99	1,020x1,020 x66	¥15,972
VG1HBF 538-11	1,000 x 1,000	T-2	(552+552)x1,100x38	¥70,785	四方枠 VG1HBF 538-11	1,125x1,120 x44	¥14,460
VG1HBF 750-11		T-14	(363+363+363)x1,100x50	¥129,168	四方枠 VG1HBF 750-11	1,125x1,120 x56	¥15,549
VG1HBF 755-11		T-20	(363+363+363)x1,100x55	¥137,517	四方枠 VG1HBF 755-11	1,125x1,120 x61	¥16,396
VG1HBF 760-11		T-25	(363+363+363) x1,100x60	¥156,937	四方枠 VG1HBF 760-11	1,125x1,120 x66	¥17,182

細目専用ハンドル GH-2

吊り上げ（垂直）質量40kg/本以下

形式	税込価格	摘要
細目専用ハンドル GH-2	¥2,860	2本1組

　ページ先頭へ↑


		マスグレーチング落込み四方受枠	マスグレーチングボルト固定	マスグレーチング 110度回転	マスグレーチング 180度回転
