マスグレーチング【110°開閉式】の販売
５-１０． 　　ニムラ PGE 一般型 110°開閉マスグレ 一般型（プレーン）
５-１１． 　中部コーポ VG5M 110°開閉式マスグレ   スベリ止（ノンスリップ）
５-１２． 　中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ スベリ止（ノンスリップ）
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき３万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙
（注意）本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について




5-10

PGE（一般型）　　　
ニムラ 一般型 110°開閉マスグレ

●公共建築協会評価対象製品

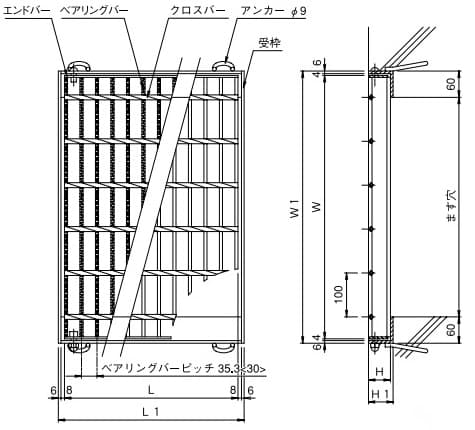

ニムラ PGE 一般型 110°開閉マスグレ 寸法図
グレーチングと四方枠のセット図
ニムラ PGE 一般型 110°開閉マスグレ
　-- クロスバーピッチ
　　　　　　　　100mmタイプ --
ニムラ PGE 一般型 110°開閉マスグレ 受枠

マスグレーチングのご注文について
  • 現在、「グレーチング」、「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
●　規格寸法・参考価格　●
形式
マスグレ
桝穴
幅 x 長さ
mm		 適用荷重 本体 受枠 税込価格
/セット
寸法 mm
WxLxH		 寸法 mm
PGE 32-34 400ｘ300 T-2 500ｘ305ｘ32 520ｘ333ｘ38 ¥6,765
PGE 44-34 T-14 500ｘ305ｘ44 520ｘ333ｘ50 ¥8,030
PGE 50-34 T-20 500ｘ289ｘ50 520ｘ317ｘ56 ¥9,295
PGE 55-34 T-25 500ｘ289ｘ55 520ｘ317ｘ61 ¥10,340
PGE 38-35 500ｘ300 T-2 600x305x38 620x333x44 ¥8,360
PGE 50-35 T-14 600x289x50 620x317x56 ¥10,340
PGE 55-35 T-20 600x289x55 620x317x61 ¥11,605
PGE 65-35 T-25 600x289x65 620x317x71 ¥13,805
PGE 38-36 600ｘ300 T-2 700x305x38 720x333x44 ¥9,185
PGE 55-36 T-14 700x289x55 720x317x61 ¥13,310
PGE 65-36 T-20 700x289x65 720x317x71 ¥15,125
PGE 75-36 T-25 700x289x75 720x317x81 ¥16,940
PGE 44-44 400ｘ400 T-14 500x395x44 520x423x50 ¥9,845
PGE 50-44 T-20 500x395x50 520x423x56 ¥11,550
PGE 55-44 T-25 500x395x55 520x423x61 ¥12,980
PGE 38-45 500ｘ400 T-2 600x395x38 620x423x44 ¥10,175
PGE 50-45 T-14 600x395x50 620x423x56 ¥12,925
PGE 55-45 T-20 600x395x55 620x423x61 ¥14,630
PGE 65-45 T-25 600x395x65 620x423x71 ¥16,775
PGE 38-46 600ｘ400 T-2 700x395x38 720x423x44 ¥10,780
PGE 55-46 T-14 700x395x55 720x423x61 ¥16,115
PGE 65-46 T-20 700x395x65 720x423x71 ¥18,535
PGE 75-46 T-25 700x395x75 720x423x81 ¥20,845
PGE 32-54 400ｘ500 T-2 500x485x32 520x513x38 ¥9,570
PGE 44-54 T-14 500x485x44 520x513x50 ¥11,825
PGE 50-54 T-20 500x501x50 520x529x56 ¥14,025
PGE 55-54 T-25 500x501x55 520x529x61 ¥15,290
PGE 38-55 500ｘ500 T-2 600x485x38 620x513x44 ¥12,155
PGE 50-55 T-14 600x501x50 620x529x56 ¥15,675
PGE 55-55 T-20 600x501x55 620x529x61 ¥17,215
PGE 65-55 T-25 600x501x65 620x529x71 ¥19,855
PGE 38-56 600ｘ500 T-2 700x485x38 720x513x44 ¥13,310
PGE 55-56 T-14 700x501x55 720x529x61 ¥19,140
PGE 65-56 T-20 700x501x65 720x529x71 ¥21,175
PGE 75-56 T-25 700x501x75 720x529x81 ¥24,860
PGE 44-57 700ｘ500 T-2 800x485x44 820x513x50 ¥15,785
PGE 60-57 T-14 800x501x60 820x529x66 ¥23,155
PGE 75-57 T-25 800x501x75 820x529x81 ¥26,290
PGE 38-66 600ｘ600 T-2 700x605x38 720x635x44 ¥16,115
PGE 65-66 T-20 700x607x65 720x635x71 ¥26,455
PGE 75-66 T-25 700x607x75 720x635x81 ¥29,260
PGE 44-77 700ｘ700 T-2 800x695x44 820x723x50 ¥24,200
PGE 75-77 T-25 800x713x75 820x741x81 ¥39,380


ページ先頭へ↑
5-11

VG5M（スベリ止め）　　
中部コーポ 110°開閉式マスグレ <横断用>

●公共建築協会評価対象製品

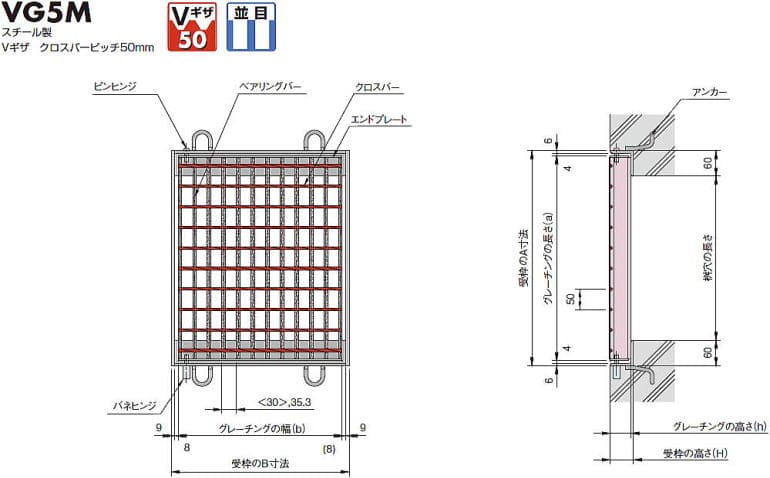

中部コーポ VG5M 110°開閉式マスグレ 寸法図
グレーチングと四方枠のセット図
 中部コーポ VG5M 110°開閉式マスグレ -- クロスバーピッチ
　　　　　　　50mmタイプ --

注：＜＞寸法は、h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装（黒）


マスグレーチングのご注文について
  • 現在、「グレーチング」、「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙

●　規格寸法・参考価格　●
形式
マスグレ
桝穴
幅 x 長さ
mm		 適用荷重 本体 受枠 税込価格
/セット
寸法 mm
bxaxh		 質量
kg/枚		 寸法 mm
BxAxH		 質量
kg/枚
VG5M 32-34 300ｘ400 T-2 305ｘ500ｘ32 6.8 339x520x38 5.6 ¥8,652
VG5M 44-34 T-14 305ｘ500ｘ44 9.0 339x520x50 6.8 ¥10,285
VG5M 50-34 T-20 289ｘ500ｘ50 10.9 323x520x56 7.3 ¥11,858
VG5M 55-34 T-25 289ｘ500ｘ55 11.7 323x520x61 7.8 ¥13,794
VG5M 38-35 300ｘ500 T-2 305ｘ600ｘ38 9.3 339x620x44 6.7 ¥10,588
VG5M 50-35 T-14 289ｘ600ｘ50 12.9 323x620x56 8.0 ¥13,189
VG5M 55-35 T-20 289ｘ600ｘ55 13.9 323x620x61 8.6 ¥14,944
VG5M 65-35 T-25 289ｘ600ｘ65 16.2 323x620x71 9.7 ¥17,666
VG5M 38-36 300ｘ600 T-2 305ｘ700ｘ38 10.8 339x720x44 7.3 ¥11,495
VG5M 55-36 T-14 289ｘ700ｘ55 16.1 323x720x61 9.3 ¥16,638
VG5M 65-36 T-20 289ｘ700ｘ65 18.7 323x720x71 10.7 ¥19,239
VG5M 75-36 T-25 289ｘ700ｘ75 21.5 323x720x81 12.1 ¥21,538
VG5M 32-44 400ｘ400 T-2 395ｘ500ｘ32 8.7 429x520x38 6.3 ¥10,164
VG5M 44-44 T-14 395ｘ500ｘ44 11.5 429x520x50 7.7 ¥12,645
VG5M 50-44 T-20 395ｘ500ｘ50 14.6 429x520x56 8.4 ¥14,641
VG5M 55-44 T-25 395ｘ500ｘ55 15.7 429x520x61 8.9 ¥16,577
VG5M 38-45 400ｘ500 T-2 395ｘ600ｘ38 11.9 429x620x44 7.6 ¥12,947
VG5M 50-45 T-14 395ｘ600ｘ50 17.3 429x620x56 9.1 ¥16,577
VG5M 55-45 T-20 395ｘ600ｘ55 18.6 429x620x61 9.7 ¥18,634
VG5M 65-45 T-25 395ｘ600ｘ65 21.7 429x620x71 11.0 ¥21,417
VG5M 38-46 400ｘ600 T-2 395ｘ700ｘ38 13.7 429x720x44 8.1 ¥13,734
VG5M 55-46 T-14 395ｘ700ｘ55 21.5 429x720x61 10.5 ¥20,449
VG5M 65-46 T-20 395ｘ700ｘ65 25.1 429x720x71 11.9 ¥23,353
VG5M 75-46 T-25 395ｘ700ｘ75 28.8 429x720x81 13.6 ¥26,499
VG5M 32-450 450ｘ450 T-2 455ｘ550ｘ32 10.9 489x570x38 7.1 ¥14,460
VG5M 50-450 T-14 431ｘ550ｘ50 17.3 465x570x56 9.1 ¥17,908
VG5M 55-450 T-20 431ｘ550ｘ55 18.6 465x570x61 9.7 ¥20,207
VG5M 60-450 T-25 431ｘ550ｘ60 20.4 465x570x66 10.7 ¥20,933
VG5M 32-54 500ｘ400 T-2 485ｘ500ｘ32 10.6 519x520x38 7.1 ¥12,403
VG5M 44-54 T-14 485ｘ500ｘ44 14.0 519x520x50 8.6 ¥15,125
VG5M 50-54 T-20 501ｘ500ｘ50 18.3 535x520x56 9.5 ¥17,848
VG5M 55-54 T-25 501ｘ500ｘ55 19.7 535x520x61 10.1 ¥19,360
VG5M 38-55 500ｘ500 T-2 485ｘ600ｘ38 14.5 519x620x44 8.4 ¥15,307
VG5M 50-55 T-14 501ｘ600ｘ50 21.7 535x620x56 10.2 ¥20,086
VG5M 55-55 T-20 501ｘ600ｘ55 23.3 535x620x61 10.9 ¥21,841
VG5M 65-55 T-25 501ｘ600ｘ65 27.2 535x620x71 12.3 ¥25,108
VG5M 38-56 500ｘ600 T-2 485ｘ700ｘ38 16.7 519x720x44 8.9 ¥16,940
VG5M 55-56 T-14 501ｘ700ｘ55 27.0 535x720x61 11.7 ¥24,200
VG5M 65-56 T-20 501ｘ700ｘ65 31.4 535x720x71 13.2 ¥26,983
VG5M 75-56 T-25 501ｘ700ｘ75 36.1 535x720x81 15.0 ¥31,339
VG5M 44-57 500ｘ700 T-2 485ｘ800ｘ44 21.5 519x820x50 10.5 ¥20,691
VG5M 60-57 T-14 501ｘ800ｘ60 33.6 535x820x66 13.8 ¥29,343
VG5M 75-57 T-25,T-20 501ｘ800ｘ75 40.9 535x820x81 16.0 ¥33,336
VG5M 38-66 600ｘ600 T-2 605ｘ700ｘ38 20.7 641x720x44 10.0 ¥20,449
VG5M 55-66 T-14 607ｘ700ｘ55 32.4 641x720x61 12.8 ¥27,891
VG5M 65-66 T-20 607ｘ700ｘ65 37.8 641x720x71 14.4 ¥32,428
VG5M 75-66 T-25 607ｘ700ｘ75 43.4 641x720x81 16.4 ¥37,087
VG5M 44-77 700ｘ700 T-2 695ｘ800ｘ44 30.4 729x820x50 12.5 ¥30,613
VG5M 60-77 T-14 713ｘ800ｘ60 47.1 747x820x66 16.3 ¥40,777
VG5M 75-77 T-25,T-20 713ｘ800ｘ75 57.4 747x820x81 18.9 ¥49,852


ページ先頭へ↑
5-12

VG1HM・CXHM（細目スベリ止）
中部コーポ 110°開閉式細目マスグレ <横断用>

●公共建築協会評価対象製品

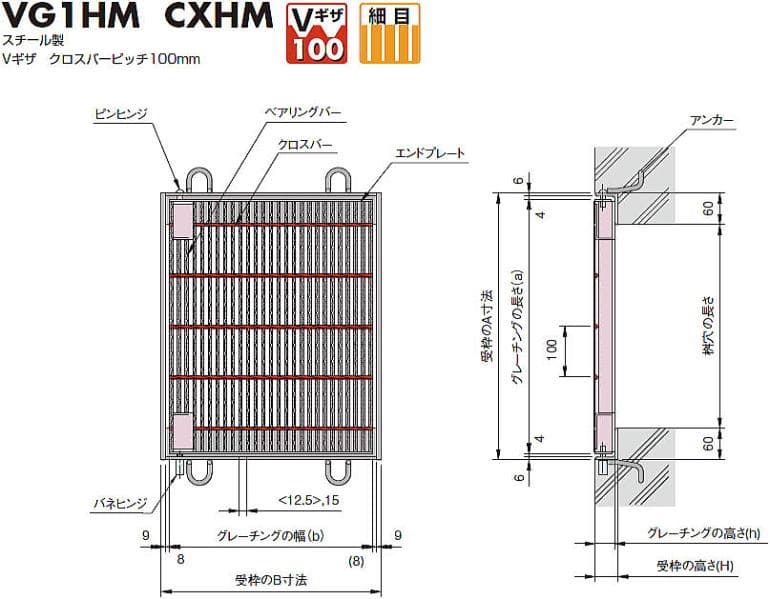

中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ
グレーチングと四方枠のセット図

-- クロスバーピッチ100mmタイプ --
■バネヒンジ部詳細図 注：＜＞寸法は、CXHBBF3**タイプ。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装（黒）
中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ ■バネヒンジ部詳細図

マスグレーチングのご注文について
  • 現在、「グレーチング」、「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙

●　規格寸法・参考価格　●
形式
マスグレ
桝穴
幅 x 長さ
mm		 適用荷重 本体 受枠 税込価格
/セット
寸法 mm
bxaxh		 質量
kg/枚		 寸法 mm
BxAxH		 質量
kg/枚
CXHM 332-34 300ｘ400 T-2 303x500x32 9.3 339x520x38 5.6 ¥7,986
VG1HM 532-34 T-6,T-14 304x500x32 11.7 339x520x38 5.6 ¥9,801
VG1HM 538-34 T-20 304x500x38 13.6 339x520x44 6.2 ¥11,495
VG1HM 544-34 T-25 304x500x44 15.6 339x520x50 6.8 ¥12,826
CXHM 332-44 400x400 T-2 391x500x32 12.0 427x520x38 6.3 ¥9,801
VG1HM 532-44 T-6,T-14 393x500x32 15.0 427x520x38 6.3 ¥13,068
VG1HM 538-44 T-20 393x500x38 17.5 427x520x44 7.0 ¥14,944
VG1HM 544-44 T-25 393x500x44 20.0 427x520x50 7.7 ¥16,638
CXHM 332-35 300x500 T-2 303x600x32 11.1 339x620x38 6.0 ¥11,132
VG1HM 538-35 T-6,T-14 304x600x38 16.2 339x620x44 6.7 ¥13,552
VG1HM 544-35 T-20 304x600x44 18.5 339x620x50 7.4 ¥15,004
VG1HM 750-35 T-25 304x600x50 27.6 339x620x56 8.2 ¥21,054
CXHM 332-45 400x500 T-2 391x600x32 14.2 427x620x38 6.8 ¥14,036
VG1HM 538-45 T-6,T-14 393x600x38 20.8 427x620x44 7.5 ¥17,001
VG1HM 544-45 T-20 393x600x44 23.8 427x620x50 8.3 ¥19,239
VG1HM 750-45 T-25 393x600x50 35.5 427x620x56 9.1 ¥26,741
CXHM 332-36 300x600 T-2 303x700x32 12.8 339x720x38 6.5 ¥12,705
VG1HM 544-36 T-6,T-14 304x700x44 21.5 339x720x50 8.1 ¥16,698
CXHM 332-46 400x600 T-2 391x700x32 16.5 427x720x38 7.2 ¥15,670

細目専用ハンドル GH-2
細目専用ハンドル GH-2
吊り上げ（垂直）質量40kg/本以下
　
形式 税込価格 摘要
細目専用ハンドル GH-2 ¥2,860 2本1組
