| マンホール蓋 MYの性能 |
適用荷重 歩行
破壊荷重 8kN以上 |
| マンホール蓋 MYの特徴 |
ボルトロック式
簡易防水/密閉 |
| |
| |

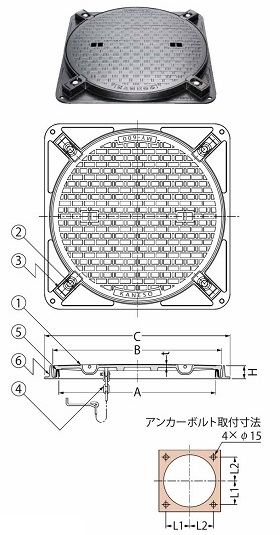

マンホール蓋 MY 部品構成表
| 品番 |
品名 |
材質 |
備考 |
| 1 |
蓋 |
FC200 |
樹脂系塗装 |
| 2 |
六角ボルト |
SUS304 |
|
| 3 |
金具 |
FCD500 |
樹脂系塗装 |
| 4 |
鎖 |
SWRM |
溶融亜鉛めっき |
| 5 |
パッキン |
クロロプレンゴム |
|
| 6 |
枠 |
FC200 |
樹脂系塗装 |
|
|
|
|
マンホール蓋 MY 規格寸法・価格一覧
| 呼称 |
Ａ |
Ｂ |
Ｃ |
Ｈ |
ｔ |
LI |
L2 |
鎖B型 |
蓋
質量 |
総
質量 |
破壊
荷重 |
適用
荷重 |
税込価格 |
|
| MY450a鎖なし |
450 |
500 |
540 |
45 |
4 |
240 |
160 |
φ6×500 |
14kg |
27kg |
8kN
以上 |
歩行用 |
¥19,950 |
 |
| MY450b鎖付 |
¥21,460 |
| MY600a鎖なし |
600 |
650 |
690 |
6 |
313 |
313 |
23kg |
41kg |
¥30,920 |
| MY600b鎖付 |
¥32,430 |
|
|
|
|
 |
 |
V型ハンドルφ9
|
T型スパナ19 M12用
T型スパナ21 W1/2用 |
|
|
| 型式 |
備考 |
税込価格 |
|
| B型 開閉ハンドル |
2本1組 |
¥2,520/組 |
 |
| T型レンチ19M12用 |
300～750 |
¥1,930/本 |
| T型レンチ22M14用 |
WMA900I |
¥2,080/本 |
|
|
ページ先頭へ↑
|
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
