一般型角枠 |
一般型
丸枠 |
ボルト
ロック式 |
回転
ロック式 |
テーパー
・パッキン式 |
鍵付 |
二重蓋 |
ハンド
ホール |
組立
人孔用
|
|
|
|
MKRY |
MKCY |
MKLY |
MKDY |
|
|
|
|
|
|
テーパ・パッキン式マンホール蓋 MKCY-2(2トン用)・MKCY-6(6トン用)・MKCY-S(20トン用)
|
|
|
|
マンホール蓋 MKCY-2・MKCY-6・MKCY-Sの性能
タイプ |
MKCY-2 |
MKCY-6 |
MKCY-S |
適用荷重 |
2トン |
6トン |
20トン |
破壊荷重 |
20kN以上 |
60kN以上 |
200kN以上 |
用途 |
乗用車程度 |
中型車程度 |
大型車程度 |
|
*WPM・SHASE-S209・公共建築協会評価対象品 |
*テーパ・パッキン式密閉型 |
|
|

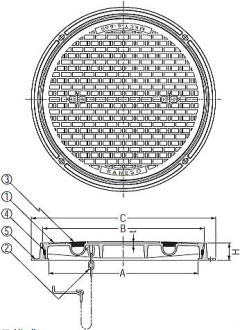

マンホール蓋 MKCY-2・MKCY-6・MKCY-S 部品構成表
品番 |
品名 |
材質 |
備考 |
1 |
蓋 |
MKCY-2 |
FC200 |
樹脂系塗装 |
MKCY-6 |
MKCY-S |
FCD500 |
2 |
鎖 |
SWRM |
電気亜鉛めっき |
3 |
パッキン |
クロロプレンゴム |
- |
4 |
キャップ |
クロロプレンゴム |
- |
5 |
枠 |
FC200 |
樹脂系塗装 |
|
|
マンホール蓋 フックボルト取付寸法 |
|
|
|
● マンホール蓋 MKCY-2・MKCY-6・MKCY-S 規格寸法・価格一覧 ●
タイプ |
形式 |
マス寸法 |
寸法一覧mm |
重量
kg |
税込価格 |
|
蓋寸法
B |
穴寸法
A |
枠外寸
C |
枠高
H |
蓋厚
t |
L |
カネソウ
マンホール蓋
MKCY-2
パッキン付
密閉型
鎖なし(a)
鎖付(b) |
MKCY-2 450a |
450 |
486 |
450 |
590 |
58 |
6 |
550 |
33 |
¥28,580 |
|
MKCY-2 500a |
500 |
543 |
500 |
640 |
64 |
6 |
602 |
40 |
¥36,370 |
MKCY-2 600a |
600 |
647 |
600 |
740 |
70 |
6 |
702 |
59 |
¥45,940 |
MKCY-2 450b |
450 |
486 |
450 |
590 |
58 |
6 |
550 |
33 |
¥29,440 |
MKCY-2 500b |
500 |
543 |
500 |
640 |
64 |
6 |
602 |
40 |
¥37,230 |
MKCY-2 600b |
600 |
647 |
600 |
740 |
70 |
6 |
702 |
59 |
¥46,800 |
カネソウ
マンホール蓋
MKCY-6
パッキン付
密閉型
鎖なし(a)
鎖付(b) |
MKCY-6 450a |
450 |
486 |
450 |
590 |
58 |
7 |
550 |
36 |
¥33,930 |
|
MKCY-6 500a |
500 |
543 |
500 |
640 |
64 |
8 |
602 |
46 |
¥37,230 |
MKCY-6 600a |
600 |
647 |
600 |
740 |
70 |
9 |
702 |
71 |
¥57,490 |
MKCY-6 700a |
700 |
757 |
700 |
860 |
75 |
12 |
820 |
109 |
¥83,760 |
MKCY-6 450b |
450 |
486 |
450 |
590 |
58 |
7 |
550 |
36 |
¥34,790 |
MKCY-6 500b |
500 |
543 |
500 |
640 |
64 |
8 |
602 |
46 |
¥38,090 |
MKCY-6 600b |
600 |
647 |
600 |
740 |
70 |
9 |
702 |
71 |
¥58,350 |
MKCY-6 700b |
700 |
757 |
700 |
860 |
75 |
12 |
820 |
109 |
¥85,080 |
カネソウ
マンホール蓋
MKCY-S
パッキン付
密閉型
鎖なし(a)
鎖付(b) |
MKCY-S 450a |
450 |
486 |
450 |
590 |
58 |
7 |
550 |
37 |
¥37,160 |
|
MKCY-S 500a |
500 |
543 |
500 |
640 |
64 |
8 |
602 |
46 |
¥43,300 |
MKCY-S 600a |
600 |
647 |
600 |
740 |
70 |
9 |
702 |
70 |
¥64,350 |
MKCY-S 700a |
700 |
757 |
700 |
860 |
75 |
12 |
820 |
113 |
¥97,750 |
MKCY-S 450b |
450 |
486 |
450 |
590 |
58 |
7 |
550 |
37 |
¥38,020 |
MKCY-S 500b |
500 |
543 |
500 |
640 |
64 |
8 |
602 |
46 |
¥44,160 |
MKCY-S 600b |
600 |
647 |
600 |
740 |
70 |
9 |
702 |
70 |
¥65,210 |
MKCY-S 700b |
700 |
757 |
700 |
860 |
75 |
12 |
820 |
113 |
¥99,070 |
|
|
|
|
|
|
|
|
H型開閉ハンドル |
|
J型開閉ハンドル |
|
C型開閉ハンドル |
|
|
|
形式 |
材質 |
税込価格 |
備考 |
|
H型開閉ハンドル |
本体 : FCD500 樹脂系塗装
フック: SS400 電気亜鉛メッキ |
¥14,630/組 |
700サイズには
使用できません。 |
|
J型開閉ハンドル |
SS400 電気亜鉛メッキ |
¥10,070/組 |
- |
C型開閉ハンドル |
SS400 電気亜鉛メッキ |
¥3,170/本 |
- |
|
|
|
|
MKCYでは、密閉型のため蓋と枠が密着しており、蓋を開ける場合には蓋と枠の縁を切る必要があります。 |
|
|
|
・・・・・サイズ450・500・600に適用 |
|
|
H型ハンドルに付属するリフトバー、フック、ボルト、ナットを使用して蓋の縁を切ってから蓋を持ち上げます。 |
|
|
|
|
|
・・・サイズ450・500・600・700に適用 |
|
|
J型ハンドルで蓋の縁を切って、もう一方の把手部にC型ハンドルを掛け、鉄蓋を持ち上げます。 |
|
|
|
ページ先頭へ↑ |
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
