一般型角枠 |
一般型丸枠 |
ボルトロック式 |
回転
ロック式 |
鍵付 |
ハンド
ホール |
その他 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
マンホール蓋 MWPS-2K・MWPS-2の特徴 |
MWPS-2K・MWPS-2 バーロック式・歩行用・密閉型 |
|
|
|
|
マンホール蓋 MWPS-2K・MWPS-2の性能 |
タイプ |
MWPS-2K |
MWPS-2 |
受枠 |
角 |
丸 |
破壊荷重 |
5kN以上 |
用途 |
歩行用 |
|
|
|
|
◆ マンホール蓋 MWPS-2K・MWPS-2 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 |
樹脂系塗料塗装 |
2 |
受枠 |
3 |
キャップ |
4 |
締付バー |
FCD500 |
5 |
スピンドル |
SUS304 |
- |
6 |
ずれ止めピン |
C2700 |
ニッケル・クロムめっき |
7 |
ゴムパッキン |
クロロプレン |
- |
8 |
ゴムワッシャー |
9 |
ワッシャー |
SS400 |
電気亜鉛めっき |
10 |
ナット |
11 |
南京錠 |
CAC203 |
- |
|
|

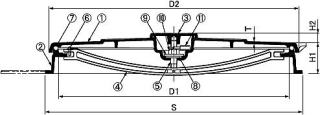

● マンホール蓋 MWPS-2K 規格寸法・価格一覧 ●
タイプ |
形式 |
マス寸法 |
寸法 mm |
重量
kg |
税込価格 |
|
D1 |
D2 |
S |
H1 |
H2 |
T |
L |
MWPS-2K
密閉型 |
MWPS-2K 500 |
500 |
500 |
550 |
570 |
80 |
25 |
5 |
513 |
30.1 |
¥38,780 |
|
MWPS-2K 600 |
600 |
600 |
650 |
670 |
6 |
613 |
41.5 |
¥47,600 |
|

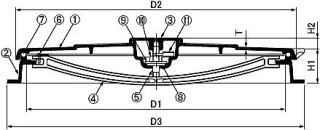

● マンホール蓋 MWPS-2 規格寸法・価格一覧 ●
タイプ |
形式 |
マス寸法 |
寸法 mm |
重量
kg |
税込価格 |
|
D1 |
D2 |
D3 |
H1 |
H2 |
T |
L |
MWPS-2
密閉型 |
MWPS-2 500 |
500 |
500 |
550 |
590 |
80 |
25 |
5 |
564 |
27.8 |
¥37,170 |
|
MWPS-2 600 |
600 |
600 |
650 |
690 |
6 |
664 |
37.0 |
¥46,550 |
|
|
|
|
|
形式 |
ボックススパナ MF-7 |
仕様 |
M16 |
税込価格 |
¥750 |
|
ページ先頭へ↑
|
|
マンホール蓋 MWL-K・MWL-KDの性能 |
|
タイプ |
MWL-K |
MWL-KD |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
|
|
マンホール蓋 MWL-K・MWL-KDの特徴 |
MWL-K・MWL-KD バーロック式・密閉型 |
|
|
|
マンホール蓋 MWL・MWL-Dの性能 |
|
タイプ |
MWL |
MWL-D |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
|
|
マンホール蓋 MWL・MWL-Dの特徴 |
MWL・MWL-D バーロック式・密閉型 |
|
|
|
|
◆ マンホール蓋 MWL-K・MWL-KD・MWL・MWL-D 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
MWL-K |
FC200 |
樹脂系塗料塗装 |
MWL |
MWL-KD |
FCD500 |
MWL-D |
2 |
受枠 |
FC200 |
3 |
錠カバー |
4 |
締付バー |
SS400 |
溶融亜鉛めっき |
5 |
スピンドル |
SUS304 |
- |
6 |
ゴムパッキン |
クロロプレン |
7 |
締付ナット |
SS400 |
電気亜鉛めっき |
8 |
ワッシャー |
9 |
南京錠 |
CAC203 |
- |
|

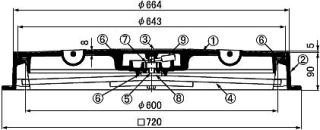

● マンホール蓋 MWL-K・MWL-KD 規格寸法・価格一覧 ●
タイプ |
形式 |
マス寸法 |
寸法 mm |
重量
kg |
税込価格 |
|
D1 |
D2 |
S |
H1 |
H2 |
T |
L |
MWL-K
6トン用 密閉型
|
MWL-K 600 |
600 |
寸法図に記載 |
62.0 |
¥72,520 |
|
MWL-KD
20トン用 密閉型
ダクタイルカバー |
MWL-KD 600 |
600 |
寸法図に記載 |
62.0 |
¥79,730 |
|

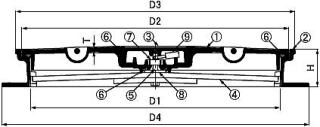

● マンホール蓋 MWL・MWL-D 規格寸法・価格一覧 ●
タイプ |
形式 |
マス寸法 |
寸法 mm |
重量
kg |
税込価格 |
|
D1 |
D2 |
D3 |
D4 |
H |
T |
L |
MWL
6トン用
密閉型 |
MWL 600 |
600 |
600 |
643 |
672 |
740 |
90 |
8 |
712 |
60.0 |
¥72,660 |
|
MWL-D
20トン用 密閉型
ダクタイルカバー |
MWL-D 600 |
600 |
600 |
643 |
672 |
740 |
90 |
8 |
712 |
60.0 |
¥79,940 |
|
|
|
|
|
|
形式 |
フック MF-1 |
スパナ&フック MF-5 |
仕様 |
2本1組
*ロングタイプ535Lもあり。 |
特殊M16 |
税込価格 |
¥1,350/組 |
¥1,580 |
|
ページ先頭へ↑
|
|
|
|
マンホール蓋 MWPの性能 |
適用荷重 2トン(乗用車程度)
破壊荷重 20kN以上 |
|
マンホール蓋 MWPの特徴 |
MWP 配管防水型・簡易密閉型 |
|
◆ マンホール蓋 MWP 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 |
樹脂系塗料塗装 |
2 |
受枠 |
3 |
錠カバー |
4 |
ソケット |
FCMB |
5 |
ゴムパッキン |
クロロプレン |
- |
6 |
南京錠 |
CAC203 |
|
|
|
|
|

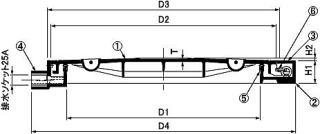

● マンホール蓋 MWP 規格寸法・価格一覧 ●
タイプ |
形式 |
マス寸法 |
寸法 mm |
重量
kg |
税込価格 |
|
D1 |
D2 |
D3 |
D4 |
H1 |
H2 |
T |
L |
MWP
2トン用
簡易密閉型 |
MWP 450 |
450 |
450 |
530 |
550 |
650 |
70 |
6 |
7 |
590 |
41.8 |
¥46,480 |
|
MWP 600 |
600 |
600 |
700 |
720 |
820 |
8 |
8 |
760 |
63.6 |
¥62,020 |
|
|
|
|
|
|
形式 |
フック MF-1 |
クサリ C6MA-50 |
仕様 |
2本1組
*ロングタイプ535Lもあり。 |
φ6x500L |
税込価格 |
¥1,350/組 |
¥1,130/本 |
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
