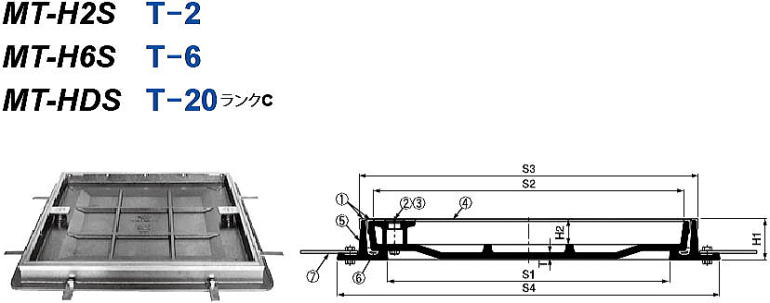

●アンカーボルト位置寸法 |
(寸法 450) (寸法 600) |
|
|
|
|
●目地寸法 |
|
●取手部寸法 |
|
|
|
|
|
|
|
|
|
|
|
|
|
● ステンレス目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
ステンレス目地 |
SUS304 |
- |
2 |
ステンレス取手 |
3 |
保護キャップ |
4 |
カバー |
MT-H2S |
FC200 |
樹脂系塗料塗装 |
MT-H6S |
MT-HDS |
FCD500 |
5 |
受 枠 |
FC200 |
6 |
ゴムパッキン |
クロロプレン |
- |
7 |
アンカー |
SS400 |
|
|
|
|
|
|
● 寸法一覧表 mm ●
寸法 |
S1 |
S2 |
S3 |
S4 |
H1 |
H2 |
T |
L1 |
L2 |
MT-H2S |
MT-H6S |
MT-HDS |
450 |
450 |
495 |
542 |
610 |
65 |
40 |
5 |
7 |
7 |
567 |
- |
600 |
600 |
645 |
692 |
760 |
65 |
40 |
5 |
9 |
9 |
400 |
720 |
|
|
|
● 質量一覧表 kg ●
寸法 |
質量 |
MT-H2S |
MT-H6S |
MT-HDS |
450 |
1組質量 |
36.7 |
42.7 |
42.7 |
仕上げ材充填蓋質量 |
約48 |
約48 |
約48 |
600 |
1組質量 |
50.6 |
63.6 |
63.6 |
仕上げ材充填蓋質量 |
約70 |
約83 |
約83 |
|
|
|
● 価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
化粧マンホール MT-H2S 450 |
450 |
¥60,110 |
|
化粧マンホール MT-H2S 600 |
600 |
¥82,430 |
化粧マンホール MT-H6S 450 |
450 |
¥63,890 |
化粧マンホール MT-H6S 600 |
600 |
¥87,130 |
化粧マンホール MT-HDS 450 |
450 |
¥68,380 |
化粧マンホール MT-HDS 600 |
600 |
¥93,840 |
|
|
*開閉ハンドル別売り。 |
開閉鍵 MF-44 |
|
|
|
形式 |
税込価格 |
備考 |
|
開閉鍵 MF-44(M22並目) |
¥3,900 |
2本1組
|
|
|
|
|
|
|

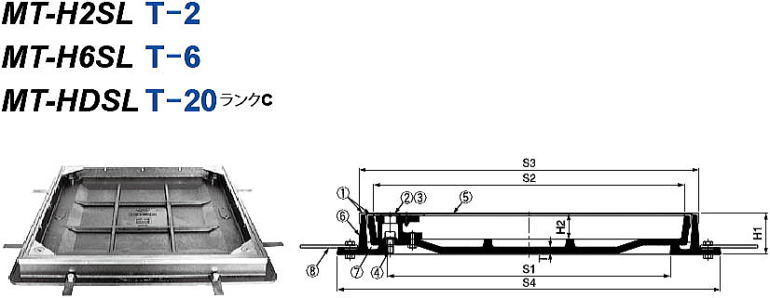

●アンカーボルト位置寸法 |
(寸法 450) (寸法 600) |
|
|
|
|
●目地寸法 |
|
●取手部寸法 |
|
|
|
|
|
|
|
|
|
|
|
|
|
● ステンレス目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
ステンレス目地 |
SUS304 |
- |
2 |
ステンレス取手 |
3 |
保護キャップ |
4 |
六角穴付ボルト |
M10x25 |
5 |
カバー |
MT-H2SL |
FC200 |
樹脂系塗料塗装 |
MT-H6SL |
MT-HDSL |
FCD500 |
6 |
受 枠 |
FC200 |
7 |
ゴムパッキン |
クロロプレン |
- |
8 |
アンカー |
SS400 |
|
|
|
|
|
|
|
|
● 寸法一覧表 mm ●
寸法 |
S1 |
S2 |
S3 |
S4 |
H1 |
H2 |
T |
L1 |
L2 |
MT-H2SL |
MT-H6SL |
MT-HDSL |
450 |
450 |
495 |
542 |
610 |
65 |
40 |
5 |
7 |
7 |
567 |
- |
600 |
600 |
645 |
692 |
760 |
65 |
40 |
5 |
9 |
9 |
400 |
720 |
|
|
|
● 質量一覧表 kg ●
寸法 |
質量 |
MT-H2SL |
MT-H6SL |
MT-HDSL |
450 |
1組質量 |
38.1 |
44.1 |
44.1 |
仕上げ材充填蓋質量 |
約43 |
約49 |
約49 |
600 |
1組質量 |
52.0 |
65.0 |
65.0 |
仕上げ材充填蓋質量 |
約71 |
約84 |
約84 |
|
|
|
● 価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
化粧マンホール MT-H2SL 450 |
450 |
¥88,920 |
|
化粧マンホール MT-H2SL 600 |
600 |
¥114,160 |
化粧マンホール MT-H6SL 450 |
450 |
¥92,480 |
化粧マンホール MT-H6SL 600 |
600 |
¥119,080 |
化粧マンホール MT-HDSL 450 |
450 |
¥98,190 |
化粧マンホール MT-HDSL 600 |
600 |
¥126,630 |
|
|
*開閉ハンドル別売り。 |
開閉鍵 MF-44 |
|
|
|
形式 |
税込価格 |
備考 |
|
開閉鍵 MF-44(M22並目) |
¥3,900 |
2本1組
|
|
|
|
|
|
|

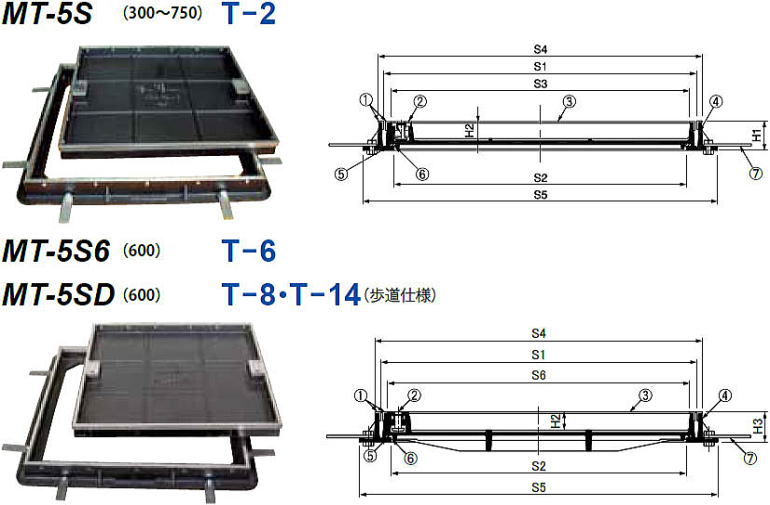

●アンカーボルト位置寸法 |
(寸法 300~500) (寸法 600,750) |
|
|
|
|
●目地寸法 MT-5S |
|
|
(寸法 300・350) |
|
(寸法 450・500・600・750) |
|
|
|
MT-5S6、MT-5SD |
|
|
|
|
|
|
|
|
●取手部寸法 |
|
|
|
|
|
|
|
|
|
● ステンレス目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
ステンレス目地 |
SUS304 |
- |
2 |
ステンレス取手 |
3 |
カバー |
MT-5S |
FC200 |
樹脂系塗料塗装 |
MT-5S6 |
MT-5SD |
FCD500 |
4 |
受枠 |
MT-5S |
FC200 |
MT-5S6 |
MT-5SD |
FCD500 |
5 |
クッション |
クロロプレン |
- |
6 |
パッキン |
塩化ビニル |
7 |
アンカー |
SS400 |
|
*取手取付用皿小ねじ M5x10(SUS) |
|
*MT-5Sの寸法300,350の取手は中央に1ヶ所、
寸法750の取手は四隅に4ヶ所です。 |
|
|
|
● 寸法・質量 一覧表 ●
寸法 |
寸法 mm |
質量 kg (1)1組質量、(2)仕上材充填蓋質量 |
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
H1 |
H2 |
H3 |
L1 |
L2 |
MT-5S |
MT-5S6,MT-5SD |
(1) |
(2) |
(1) |
(2) |
300 |
297 |
260 |
272 |
319 |
360 |
- |
57 |
33 |
- |
334 |
- |
14.0 |
約 12 |
- |
- |
350 |
347 |
310 |
322 |
369 |
410 |
- |
57 |
33 |
- |
384 |
- |
18.0 |
約 16 |
- |
- |
450 |
450 |
410 |
424 |
472 |
530 |
- |
57 |
33 |
- |
488 |
- |
24.0 |
約 27 |
- |
- |
500 |
500 |
460 |
474 |
522 |
580 |
- |
57 |
33 |
- |
538 |
- |
30.0 |
約 32 |
- |
- |
600 |
600 |
560 |
574 |
622 |
680 |
574 |
57 |
33 |
59 |
400 |
646 |
35.6 |
約 47 |
51.0 |
約 55 |
750 |
756 |
700 |
730 |
778 |
840 |
- |
75 |
44 |
- |
480 |
808 |
85.0 |
約 116 |
- |
- |
|
|
● 寸法・価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
化粧マンホール MT-5S 300 |
300 |
¥31,880 |
|
化粧マンホール MT-5S 350 |
350 |
¥35,370 |
化粧マンホール MT-5S 450 |
450 |
¥47,420 |
化粧マンホール MT-5S 500 |
500 |
¥60,250 |
化粧マンホール MT-5S 600 |
600 |
¥64,600 |
化粧マンホール MT-5S 750 |
750 |
¥133,840 |
化粧マンホール MT-5S6 600 |
600 |
¥74,370 |
化粧マンホール MT-5SD 600 |
600 |
¥90,910 |
|
|
*開閉ハンドル別売り。 |
*寸法750は4本使用して下さい。
フック MF-1 |
|
|
|
|
形式 |
税込価格 |
備考 |
|
フック MF-1 |
¥1,350 |
2本1組 |
|
|
|
|
|
|
|

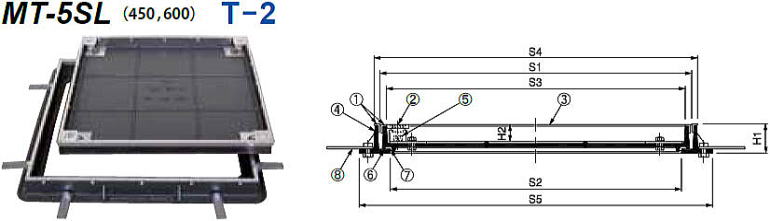

●アンカーボルト位置寸法 |
(寸法 450) (寸法 600) |
|
|
●目地寸法 |
(寸法 450・600) |
|
|
●取手部寸法 |
|
|
|
|
|
● ステンレス目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
ステンレス目地 |
SUS304 |
- |
2 |
錠 |
3 |
カバー |
FC200 |
樹脂系塗料塗装 |
4 |
受枠 |
5 |
六角穴付ボルト |
SUS304 |
M10x30(蓋締付用) |
6 |
クッション |
クロロプレン |
- |
7 |
ゴムパッキン |
8 |
アンカー |
SS400 |
|
|
|
|
|
|
|
● 寸法・質量 一覧表 ●
寸法 |
寸法 mm |
質量 kg |
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
H1 |
H2 |
H3 |
L1 |
L2 |
1組質量 |
仕上材充填
蓋質量 |
450 |
450 |
410 |
424 |
472 |
530 |
- |
57 |
33 |
- |
488 |
- |
24.0 |
約 26 |
600 |
600 |
560 |
574 |
622 |
680 |
574 |
57 |
33 |
59 |
400 |
646 |
36.0 |
約 49 |
|
|
|
● 寸法一覧表 ●
形式 |
寸法 |
税込価格 |
|
化粧マンホール MT-5SL 450 |
450 |
¥67,030 |
|
化粧マンホール MT-5SL 600 |
600 |
¥86,280 |
|
|
*開閉ハンドル別売り。 |
開閉鍵 MF-44 |
|
|
|
形式 |
税込価格 |
備考 |
|
開閉鍵 MF-44(M22並目) |
¥3,900 |
2本1組 |
|
|
|
|
|
|

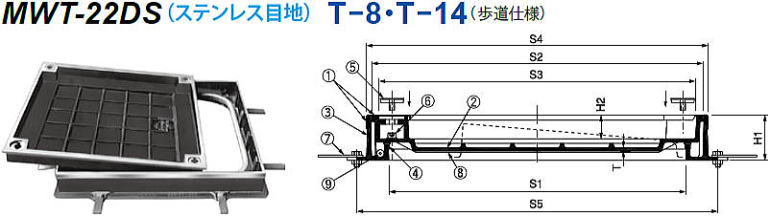

●アンカーボルト位置寸法 |
|
|
|
|
|
|
|
|
|
|
●目地寸法 |
|
|
●取手部寸法 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● ステンレス目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
ステンレス目地 |
SUS304 |
- |
2
|
カバー |
FCD500 |
樹脂系塗料塗装 |
3 |
受枠 |
FC200 |
6 |
ゴムパッキン |
クロロプレン |
- |
5 |
鍵穴キャップ |
SUS304 |
6 |
六角穴付ボルト |
M10x35 |
7 |
アンカー |
SS400 |
- |
7 |
目地保護板 |
ポリエチレン |
7 |
ローラー |
クロロプレン
SUS304 |
|
|
|
|
|
|
● 寸法・質量 一覧表 ●
寸法 |
寸法 mm |
質量 kg |
S1 |
S2 |
S3 |
S4 |
S5 |
H1 |
H2 |
T |
L1 |
L2 |
1組質量 |
仕上材充填蓋
質量 |
600 |
600 |
670 |
640 |
694 |
730 |
92 |
48 |
6.5 |
400 |
730 |
70.0 |
約 90 |
900 |
900 |
980 |
932 |
1,010 |
1,060 |
92 |
48 |
8.0 |
600 |
1,050 |
150.0 |
約 201 |
|
|
● 価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
開閉具なし |
開閉具付き |
|
化粧マンホール MWT-22DS 600 |
600 |
¥145,240 |
¥148,520 |
|
|
|
*開閉ハンドル別売り。 |
開閉ハンドル |
|
|
|
形式 |
税込価格 |
備考 |
|
スライドハンドル MF-9(六角穴付M10)
|
¥3,000 |
2本1組 |
|
|
|
|
形式 |
税込価格 |
備考 |
|
六角棒スパナ MF-11(M10用)
|
¥450 |
1本使用 |
|
|
|
|
|
「お見積りフォーム」からのお申し込みの場合、
受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
