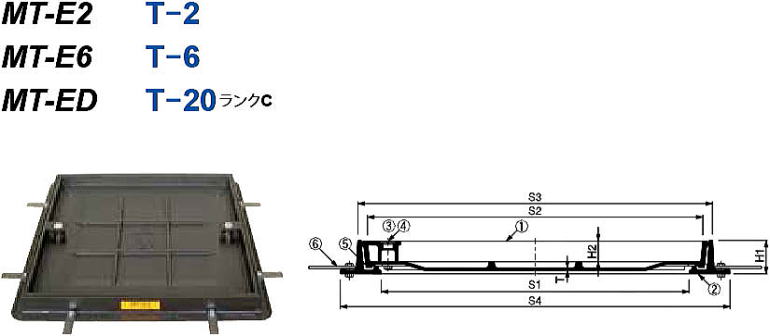

| ●アンカーボルト位置寸法 |
|
|
 |
|
|
| |
|
|
| ●目地寸法 |
|
●取手部寸法 |
 |
|
 |
|
|
|
● 鋳鉄目地 部品明細表 ●
| No. |
部品名 |
材質 |
備考 |
| 1 |
カバー |
MT-E2 |
FC200 |
樹脂系塗料塗装 |
| カバー |
MT-E6 |
| カバー |
MT-ED |
FCD500 |
| 2 |
受枠 |
FC200 |
| 3 |
取手 |
FCD500 |
| 4 |
保護キャップ |
SUS304 |
－ |
| 5 |
ゴムパッキン |
クロロプレン |
| 6 |
アンカー |
SS400 |
|
|
|
|
● 寸法一覧表 mm ●
| 寸法 |
S1 |
S2 |
S3 |
S4 |
H1 |
H2 |
T |
L1 |
L2 |
| MT-E2 |
MT-E6 |
MT-ED |
| 600 |
600 |
654 |
692 |
760 |
65 |
40 |
5 |
9 |
9 |
400 |
725 |
|
|
| |
● 質量一覧表 ●
| 寸法 |
質量 kg |
MT-E2 |
MT-E6 |
MT-ED |
| 600 |
1組質量 |
48.6 |
61.6 |
61.6 |
| 仕上材充填蓋質量 |
約68 |
約81 |
約81 |
|
|
|
● 価格一覧表 ●
| 形式 |
寸法 |
税込価格 |
|
| 化粧マンホール MT-E2 600 |
600 |
¥49,490 |
|
| 化粧マンホール MT-E6 600 |
600 |
¥57,120 |
| 化粧マンホール MT-ED 600 |
600 |
¥62,460 |
|
|
| ＊開閉ハンドル別売り。 |
| 開閉鍵 MF-44 |
|
 |
|
| 形式 |
税込価格 |
備考 |
|
| 開閉鍵 MF-44（M22並目） |
¥3,900 |
2本1組 |
|
|
|
| |
|
|
 |

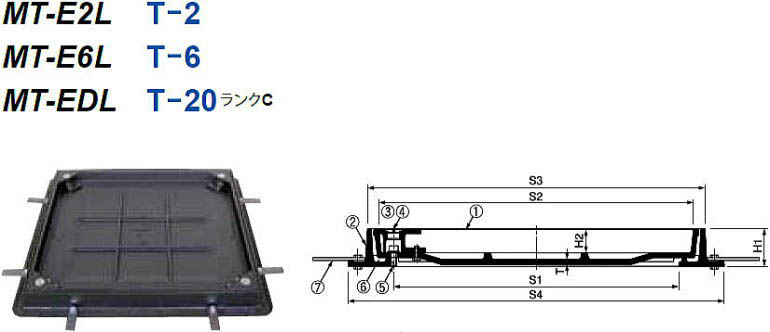

| ●アンカーボルト位置寸法 |
|
|
|
|
|
| |
|
|
| ●目地寸法 |
|
●取手部寸法 |
|
|
 |
|
|
|
|
● 鋳物目地 部品明細表 ●
| No. |
部品名 |
材質 |
備考 |
| 1 |
カバー |
MT-E2L |
FC200 |
樹脂系塗料塗装 |
| MT-E6L |
| MT-EDL |
FCD500 |
| 2 |
受 枠 |
FC200 |
| 3 |
取 手 |
FCD500 |
| 4 |
保護キャップ |
SUS304 |
－ |
| 5 |
六角穴付ボルト |
M10x25 |
| 6 |
ゴムパッキン |
クロロプレン |
－ |
| 7 |
アンカー |
SS400 |
|
|
|
|
● 寸法一覧表 mm ●
| 寸法 |
S1 |
S2 |
S3 |
S4 |
H1 |
H2 |
T |
L1 |
L2 |
| MT-H2B |
MT-H6B |
MT-HDB |
| 600 |
600 |
654 |
692 |
760 |
65 |
40 |
5 |
9 |
9 |
400 |
725 |
|
|
|
● 質量一覧表 kg ●
| 寸法 |
質量 |
MT-E2L |
MT-E6L |
MT-EDL |
| 600 |
1組質量 |
50.0 |
63.0 |
63.0 |
| 仕上げ材充填蓋質量 |
約69 |
約82 |
約82 |
|
|
|
● 価格一覧表 ●
| 形式 |
寸法 |
税込価格 |
|
| 化粧マンホール MT-E2L 600 |
600 |
¥56,900 |
|
| 化粧マンホール MT-E6L 600 |
600 |
¥66,310 |
| 化粧マンホール MT-EDL 600 |
600 |
¥69,090 |
|
|
| ＊開閉ハンドル別売り。 |
| 開閉鍵 MF-44 |
|
|
|
| 形式 |
税込価格 |
備考 |
|
| 開閉鍵 MF-44（M22並目） |
¥3,900 |
2本1組 |
|
|
|
| |
|
|
 |

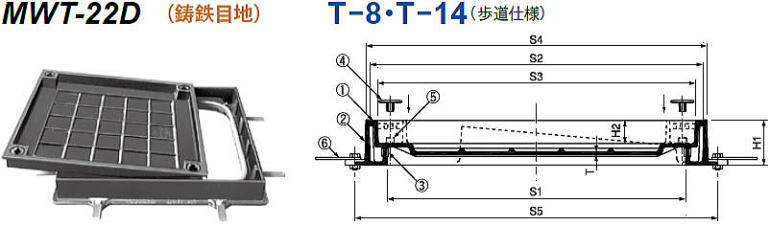

| ●アンカーボルト位置寸法 |
|
|
 |
|
|
| |
|
|
| ●目地寸法 |
|
●取手部寸法 |
 |
|
 |
|
|
|
|
● 鋳鉄目地 部品明細表 ●
| No. |
部品名 |
材質 |
備考 |
| 1 |
カバー |
FCD500 |
樹脂系塗料塗装 |
| 2 |
受 枠 |
FC200 |
| 3 |
ゴムパッキン |
クロロプレン |
－ |
| 4 |
鍵穴キャップ |
| 5 |
六角穴付ボルト |
SUS304 |
M10x35 |
| 6 |
アンカー |
SS400 |
－ |
|
| |
|
|
|
| |
● 寸法・質量一覧表 mm ●
| 寸法 |
寸法 mm |
質量 kg |
| S1 |
S2 |
S3 |
S4 |
S5 |
H1 |
H2 |
T |
L1 |
L2 |
| 1組質量 |
仕上材充填
蓋質量 |
| 600 |
600 |
670 |
640 |
686 |
730 |
90 |
46 |
6.5 |
400 |
730 |
66.6 |
約 88 |
| 900 |
900 |
980 |
932 |
1,002 |
1,060 |
90 |
46 |
8.0 |
600 |
1,050 |
146.0 |
約 197 |
|
|
|
● 寸法・価格一覧表 ●
| 形式 |
寸法 |
税込価格 |
|
| 開閉具なし |
開閉具付き |
|
| 化粧マンホール MWT-22D 600 |
600 |
¥77,510 |
¥80,790 |
|
| 化粧マンホール MWT-22D 900 |
900 |
¥166,920 |
¥173,050 |
|
|
| ＊開閉ハンドル別売り。 |
| 開閉ハンドル |
|
 |
|
| 形式 |
税込価格 |
備考 |
|
| スライドハンドル MF-9（六角穴付M10）
|
¥3,000 |
2本1組 |
|
|
 |
|
| 形式 |
税込価格 |
備考 |
|
| 六角棒スパナ MF-11（M10用）
|
¥450 |
1本使用 |
|
|
|
| |
|
