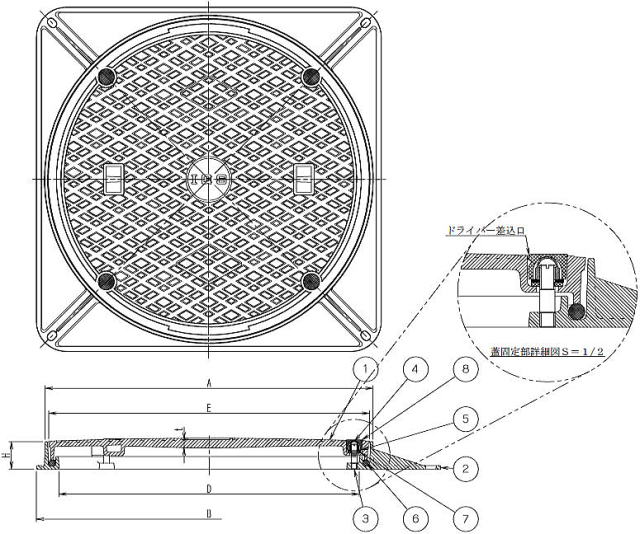

◆ 品番表 ◆
No. |
部品名 |
材質 |
表面処理 |
1 |
ふた |
FC200 鋳鉄 |
錆止め塗装 |
2 |
受枠 |
3 |
スタッドボルト |
SUS304 ステンレス |
- |
4 |
袋ナット |
5 |
ワッシャー |
6 |
Oリング |
CR クロロプレンゴム |
7 |
パッキン |
8 |
キャップ |
|
|
|
マンホール蓋 MCBPの性能 |
適用荷重 軽荷重用(小型乗用車(排気量2,000CC以下) )
破壊荷重 40kN以上
SHASE-S209相当品 |
|
マンホール蓋 MCBPの特徴 |
MCBP 防水防臭気密式 |
マンホール蓋 MCBP 関係器具 |
ボックススパナ(M12)が1注文につき1本付きます。
|
標準文字 |
- 「IGS」マークが標準です。
- 「汚水」、「雨水」、排水」、「雑排」、「電」等のマークをご希望の方はご相談下さい。
|
|
|
|
|
● マンホール蓋 MCBP 規格寸法・価格一覧 ●
形式 |
摘要 |
案内径
mm |
受枠
mm |
ふた
mm |
重量
kg |
破壊荷重 |
税込価格 |
|
D |
A |
B |
H |
E |
t |
IGS マンホール蓋 MCBP 450 鎖なし |
MCBP
鎖なし |
450 |
505 |
540 |
55 |
490 |
10 |
25.9 |
40KN
以上 |
¥50,430 |
|
IGS マンホール蓋 MCBP 600 鎖なし |
600 |
655 |
690 |
640 |
11 |
38.0 |
¥82,670 |
IGS マンホール蓋 MCBP 450 鎖付 |
MCBP
鎖付 |
450 |
505 |
540 |
55 |
490 |
10 |
25.9 |
40KN
以上 |
¥51,650 |
IGS マンホール蓋 MCBP 600 鎖付 |
600 |
655 |
690 |
640 |
11 |
38.0 |
¥83,890 |
|
|
|
|
形式 |
備 考 |
税込価格 |
|
開閉金具蓋 MCK |
φ8xL243 |
¥2,070 /組 |
|
開閉金具蓋 MCKL |
φ13xL415 |
¥6,040 /組 |
開閉金具蓋 BMCK |
φ8xL243ツメ付 |
¥2,600 /組 |
開閉金具蓋 BW4 |
MCBP・MCAP・MCDP・MCDRP |
¥2,220 /本 |
|
ページ先頭へ↑
|
|
|
|
◆ 品番表 ◆
No. |
部品名 |
材質 |
表面処理 |
1 |
ふた |
FC200 鋳鉄 |
錆止め塗装 |
2 |
受枠 |
3 |
スタッドボルト |
SUS304 ステンレス |
- |
4 |
袋ナット |
5 |
ワッシャー |
6 |
Oリング |
CR クロロプレンゴム |
7 |
パッキン |
8 |
キャップ |
|
|
|
マンホール蓋 MCAPの性能 |
適用荷重 中荷重用(4tトラック以下 )
破壊荷重 80kN以上
SHASE-S209相当品 |
|
マンホール蓋 MCAPの特徴 |
MCDP 防水防臭気密式 |
マンホール蓋 MCAP 関係器具 |
ボックススパナ(M12)が1注文につき1本付きます。
|
標準文字 |
- 「IGS」マークが標準です。
- 「汚水」、「雨水」、排水」、「雑排」、「電」等のマークをご希望の方はご相談下さい。
|
|
|
|
● マンホール蓋 MCAP 規格寸法・価格一覧 ●
形式 |
摘要 |
案内径
mm |
受枠
mm |
ふた
mm |
重量
kg |
破壊荷重 |
税込価格 |
|
D |
A |
B |
H |
E |
t |
IGS マンホール蓋 MCAP 300 鎖なし |
MCAP
鎖なし |
300 |
355 |
390 |
55 |
340 |
13.1 |
16.5 |
80KN
以上 |
¥34,160 |
|
IGS マンホール蓋 MCAP 350 鎖なし |
350 |
405 |
440 |
390 |
14.0 |
20.3 |
¥41,410 |
IGS マンホール蓋 MCAP 450 鎖なし |
450 |
505 |
540 |
490 |
15.1 |
29.5 |
¥54,940 |
IGS マンホール蓋 MCAP 600 鎖なし |
600 |
655 |
690 |
640 |
16.4 |
44.0 |
¥87,480 |
IGS マンホール蓋 MCAP 300 鎖付 |
MCAP
鎖付 |
300 |
355 |
390 |
55 |
340 |
13.1 |
16.5 |
80KN
以上 |
¥35,380 |
IGS マンホール蓋 MCAP 350 鎖付 |
350 |
405 |
440 |
390 |
14.0 |
20.3 |
¥42,640 |
IGS マンホール蓋 MCAP 450 鎖付 |
450 |
505 |
540 |
490 |
15.1 |
29.5 |
¥56,160 |
IGS マンホール蓋 MCAP 600 鎖付 |
600 |
655 |
690 |
640 |
16.4 |
44.0 |
¥88,710 |
|
|
|
|
|
形式 |
備 考 |
税込価格 |
|
開閉金具蓋 MCK |
φ8xL243 |
¥2,070 /組 |
|
開閉金具蓋 MCKL |
φ13xL415 |
¥6,040 /組 |
開閉金具蓋 BMCK |
φ8xL243ツメ付 |
¥2,600 /組 |
開閉金具蓋 BW4 |
MCBP・MCAP・MCDP・MCDRP |
¥2,220 /本 |
|
ページ先頭へ↑
|
|
|
|
◆ 品番表 ◆
No. |
部品名 |
材質 |
表面処理 |
1 |
ふた |
FCD500 ダクタイル |
錆止め塗装 |
2 |
受枠 |
FC200 鋳鉄 |
3 |
スタッドボルト |
SUS304 ステンレス |
- |
4 |
袋ナット |
5 |
ワッシャー |
6 |
Oリング |
CR クロロプレンゴム |
7 |
パッキン |
8 |
キャップ |
|
|
|
マンホール蓋 MCDPの性能 |
適用荷重 重荷重用(大型トラック,バス以下 )
破壊荷重 200kN以上
SHASE-S209相当品 |
|
マンホール蓋 MCDPの特徴 |
MCDP 防水防臭気密式 |
マンホール蓋 MCDP 関係器具 |
ボックススパナ(M12)が1注文につき1本付きます。
|
標準文字 |
- 「IGS」マークが標準です。
- 「汚水」、「雨水」、排水」、「雑排」、「電」等のマークをご希望の方はご相談下さい。
|
|
|
|
● マンホール蓋 MCDP 規格寸法・価格一覧 ●
形式 |
摘要 |
案内径
mm |
受枠
mm |
ふた
mm |
重量
kg |
破壊荷重 |
税込価格 |
|
D |
A |
B |
H |
E |
t |
IGS マンホール蓋 MCDP 300 鎖なし |
MCDP
鎖なし |
300 |
355 |
390 |
55 |
340 |
13.1 |
16.2 |
200KN
以上 |
¥45,540 |
|
IGS マンホール蓋 MCDP 350 鎖なし |
350 |
405 |
440 |
390 |
14.0 |
19.7 |
¥54,330 |
IGS マンホール蓋 MCDP 450 鎖なし |
450 |
505 |
540 |
490 |
15.1 |
30.3 |
¥69,380 |
IGS マンホール蓋 MCDP 500 鎖なし |
500 |
555 |
590 |
540 |
15.6 |
33.9 |
¥87,860 |
IGS マンホール蓋 MCDP 600 鎖なし |
600 |
655 |
690 |
640 |
16.4 |
45.9 |
¥108,260 |
IGS マンホール蓋 MCDP 300 鎖付 |
MCDP
鎖付 |
300 |
355 |
390 |
55 |
340 |
13.1 |
16.2 |
200KN
以上 |
¥46,760 |
IGS マンホール蓋 MCDP 350 鎖付 |
350 |
405 |
440 |
390 |
14.0 |
19.7 |
¥55,550 |
IGS マンホール蓋 MCDP 450 鎖付 |
450 |
505 |
540 |
490 |
15.1 |
30.3 |
¥70,600 |
IGS マンホール蓋 MCDP 500 鎖付 |
500 |
555 |
590 |
540 |
15.6 |
33.9 |
¥89,090 |
IGS マンホール蓋 MCDP 600 鎖付 |
600 |
655 |
690 |
640 |
16.4 |
45.9 |
¥109,490 |
|
|
|
|
形式 |
備 考 |
税込価格 |
|
開閉金具蓋 MCK |
φ8xL243 |
¥2,070 /組 |
|
開閉金具蓋 MCKL |
φ13xL415 |
¥6,040 /組 |
開閉金具蓋 BMCK |
φ8xL243ツメ付 |
¥2,600 /組 |
開閉金具蓋 BW4 |
MCBP・MCAP・MCDP・MCDRP |
¥2,220 /本 |
|
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
NO.240601 |
