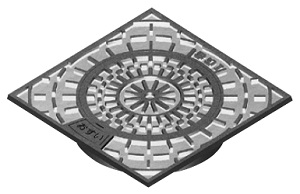

| マンホール角蓋 SMSBの用途 |
宅地マスなどに設置する ｢小口径マンホールふた｣としてご使用いただけます。
小口径サイズは，150と200のVU塩ビ管への差込みに適応しております。 |
|
|

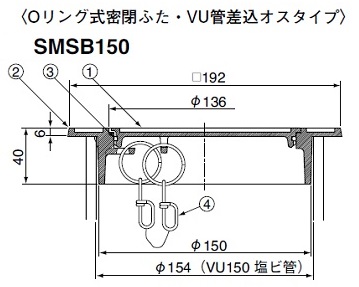

| マンホール角蓋 SMSBの特徴 |
〈特 長〉
模様面の凸部は、ヘアーライン仕上げです。
ふた①と枠②は、０リング③によって密着し防臭します。
ふた①の開閉は、マイナスドライバーを蓋に差し込んで容易にできます。
SMSB150の外角サイズは、タイルサイズ100角（2枚分）の施エサイズに相当しています。
車輛が出入りする場所でも使用できる耐荷重構造です。
枠②は、VU塩ビ管に圧入できます（差込用リブ3ケ所付き）。
|
|
|

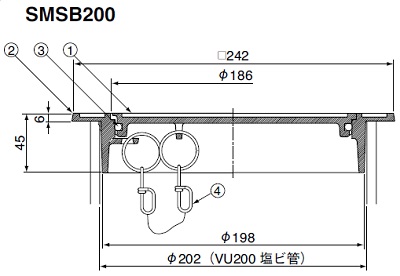

● マンホール角蓋 SMSB 規格寸法・価格一覧 ●
| 部番 |
部品名 |
材 質 |
表面処理 |
| 1 |
ふ た |
SUS13ステンレス |
- |
| 2 |
枠 |
| 3 |
Oリング |
NBRニトルリゴム |
| 4 |
鎖 |
SUS304ステンレス |
| ※養生シール付きです。 |
|
|
|
|
|
|
|
ページ先頭へ↑
|
|
|
|
|
|
| |
| タイル化粧ハッチ EMSDの用途 |
宅地マスなどに設置する「小口径マンホールふた」のタイル貼り化粧用ハッチとしてご使用いただけます。
小口径サイズは、150と200のマンホールふたに対応しております。 |
|
|
| タイル化粧ハッチ EMSDの特徴 |
ふたはダクタイル鋳鉄製（FCD500）で耐荷重（Ｔ-６）構造で、敷地内の車両の通過する場所に使用できます。
目地・取手はステンレス製です。
ふた①と受枠②の目地の合わせ面は、砂や泥が詰まりにくい構造になっております。
受枠②にはパッキン材が付いております。
EMSD200の外角寸法は、タイルの外角サイズ100角（3枚分）、150角（2枚分）、300角（1枚分）の施工寸法に相当しております。
車両の通行や基礎コンクリートを施工しない場所の沈下防止にZSD（台座）をご使用ください。 |
|
|

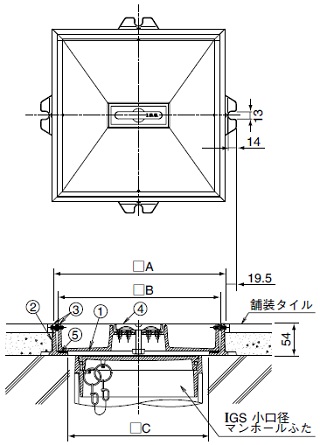

◆ タイル化粧ハッチ EMSD 品番表 ◆
| 部番 |
部品名 |
材質 |
表面処理 |
| 1 |
ふた |
FCD500ダクタイル |
錆上め塗装 |
| 2 |
受枠 |
FC200鋳鉄 |
| 3 |
目地 |
SUS304ステンレス |
- |
| 4 |
取手 |
| 5 |
パッキン |
CRクロニプレンニム |
|
|
|
|
|
● タイル化粧ハッチ EMSD 規格寸法・価格一覧 ●
| 符号 |
口A |
口B |
口Ｃ |
対応マス |
耐荷重 |
重量(kg) |
税込価格 |
|
| EMSD200 |
292 |
274 |
238 |
150･200 |
T6 |
9 |
¥44,550 |
 |
|
|
|
ページ先頭へ↑
|
|
|
|
|
|
| |
| マンホール タイル化粧ハッチ用台座 ZSDの用途 |
|
※ZSDはEMSD専用台座です。 |
|
|
|
| マンホール タイル化粧ハッチ用台座 ZSDの特徴 |
台座は、車輛の通行や基礎コンクリートを使用しない場所へ施行する場合の沈下防止の効果があります。
嵩上げ用にコンクリート製改良枡（口240、口300）を使用した場合、EMSDとのアダプターに使用できます。
※再生プラスチックを使用しています。
|
|
|
|

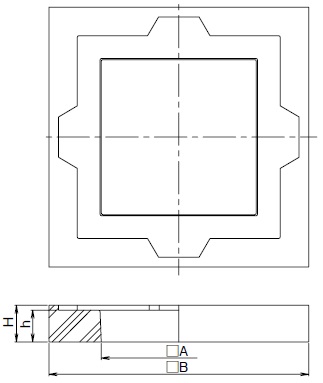

● タイル化粧ハッチ用台座 ZSD 規格寸法・価格一覧 ●
| 符号 |
口A |
口B |
ｈ |
Ｈ |
重量 |
税込価格 |
|
| ZSD200 |
238 |
370 |
39 |
45 |
2.5 |
¥3,750 |
|
|
|
|
ページ先頭へ↑
|
|
|
|
|
|

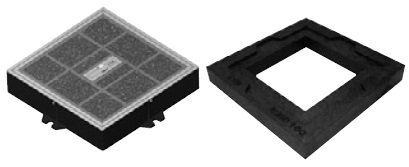

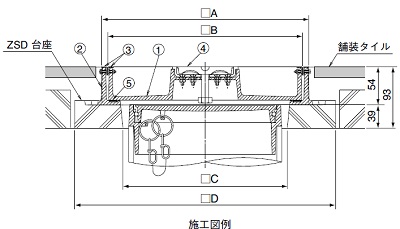

マンホール角蓋 EMSDZの特徴
| 本製品はEMSDとZSDの組み合わせです。 |
|
|
● タイル化粧ハッチ用台座付 EMSDZ 規格寸法・価格一覧 ●
| 符号 |
□Ａ |
□B |
□C |
□D |
耐荷重 |
重量(kg) |
税込価格 |
|
| EMSDZ200 (台座付) |
292 |
274 |
238 |
370 |
T6 |
11.5 |
¥48,290 |
|
|
|
|
ページ先頭へ↑
|
|
|
|
|
|
| |
| マンホール角蓋 EMSBMの用途 |
宅地マスなどに設置する「小口径マンホールふた」のタイル貼り化粧用ハッチとしてご使用いただけます。
小口径サイズは、150、200、300のマンホールふたに対応しております。 |
|
| マンホール角蓋 EMSBMの特徴 |
目地・取手・底板は、ステンレス製です。
受枠②には、パッキン材が付いております。 -
アンカーの位置は左右にスライドして変更できます。また折り曲げや取り外しも可能です。
EMSB200の外角寸法は、タイルの外角サイズ100角（3枚分）、150角（2枚分）、300角（1枚分）の施工寸法に相当しております。
本製品の耐荷重構造は歩行者用です。車輛が通過する場所には適しません。 |
|

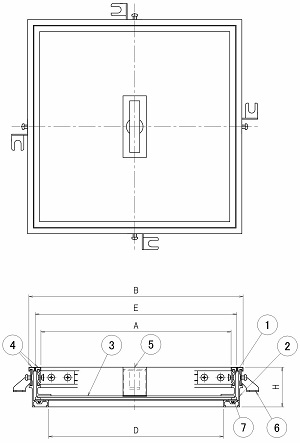

◆ タイル化粧ハッチ EMSB 品番表 ◆
| 部番 |
部品名 |
材 質 |
表面処理 |
| 1 |
ふ た |
A6063Sアルミ |
アルマイト |
| 2 |
受 枠 |
| 3 |
底 板 |
SGHC鉄 |
溶融亜鉛メッキ |
| 4 |
目 地 |
SUS304ステンレス |
－ |
| 5 |
取 手 |
| 6 |
アンカー |
SGHC鉄 |
溶融亜鉛メッキ |
| 7 |
パッキン |
塩ビ |
－ |
|
|
● タイル化粧ハッチ EMSB 規格寸法・価格一覧 ●
| 符号 |
口E |
口B |
口D |
対応マス |
重量(kg) |
税込価格 |
|
| EMSBM 150 |
227 |
246 |
187 |
150 |
2.8 |
¥40,110 |
|
| EMSBM 200 |
272 |
291 |
232 |
150,200 |
3.4 |
¥40,420 |
| EMSBM 300 |
372 |
391 |
332 |
300 |
5.6 |
¥48,290 |
|
|
|
|
ページ先頭へ↑
|
|
|
| |
 |
|
| |
 |
|
| |
※M8×L554ボルト・ナット4セット付き（材質SUS304） |
|
| |
|
|
|

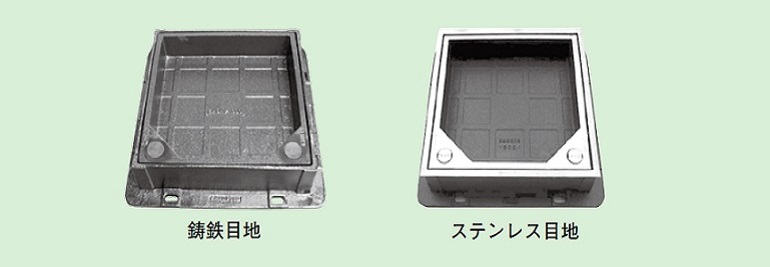

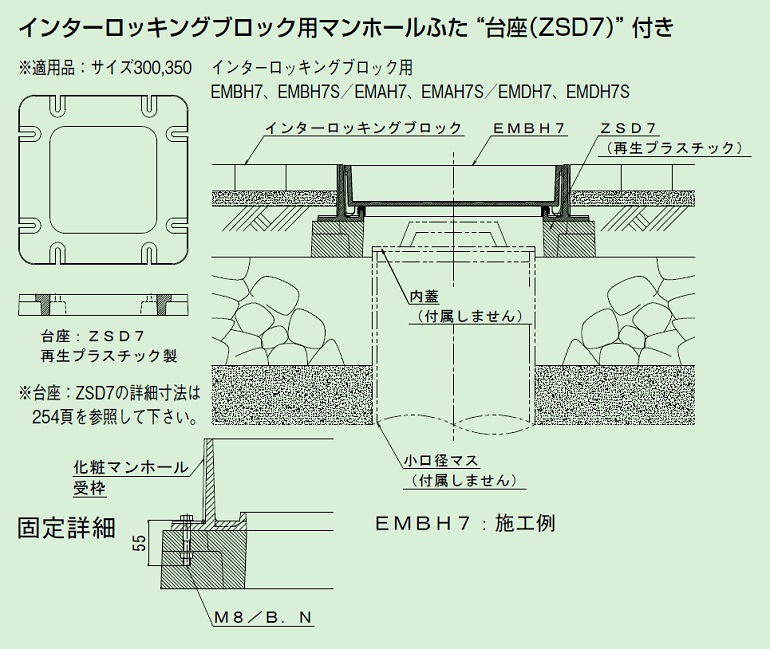

● タイル化粧ハッチ EM(B.A.D)H7Z 規格寸法・価格一覧 ●
| 符号 |
備考1 |
備考2 |
重量(kg) |
税込価格 |
|
| EMBH7Z300 |
EMBH7 |
鋳鉄目地 |
46 |
¥52,570 |
|
| EMBH7Z350 |
台座付き |
55.5 |
¥59,600 |
| EMAH7Z300 |
EMAH7 |
46 |
¥55,550 |
| EMAH7Z350 |
台座付き |
55.5 |
¥60,440 |
| EMDH7Z300 |
EMDH7 |
46 |
¥63,110 |
| EMDH7Z350 |
台座付き |
55.5 |
¥66,930 |
|
|
● タイル化粧ハッチ EM(B.A.D)H7SZ 規格寸法・価格一覧 ●
| 符号 |
備考1 |
備考2 |
重量(kg) |
税込価格 |
|
| EMBH7SZ300 |
EMBH7S |
SUS目地 |
46 |
¥119,880 |
|
| EMBH7SZ350 |
台座付き |
55.5 |
¥128,590 |
| EMAH7SZ300 |
EMAH7S |
46 |
¥124,840 |
| EMAH7SZ350 |
台座付き |
55.5 |
¥132,560 |
| EMDH7SZ300 |
EMDH7S |
46 |
¥128,820 |
| EMDH7SZ350 |
台座付き |
55.5 |
¥136,460 |
|
|
|
|
|
ページ先頭へ↑
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
