マスグレーチング【ボルト固定式】の販売
５-６． ニムラ PGT ボルト固定式落込みマスグレ 一般型（プレーン）
５-７． ニムラ PGT-V ボルト固定式落込みマスグレ スベリ止（ノンスリップ）
５-８． 中部コーポ VG5BBF ボルト固定式マスグレ スベリ止（ノンスリップ）

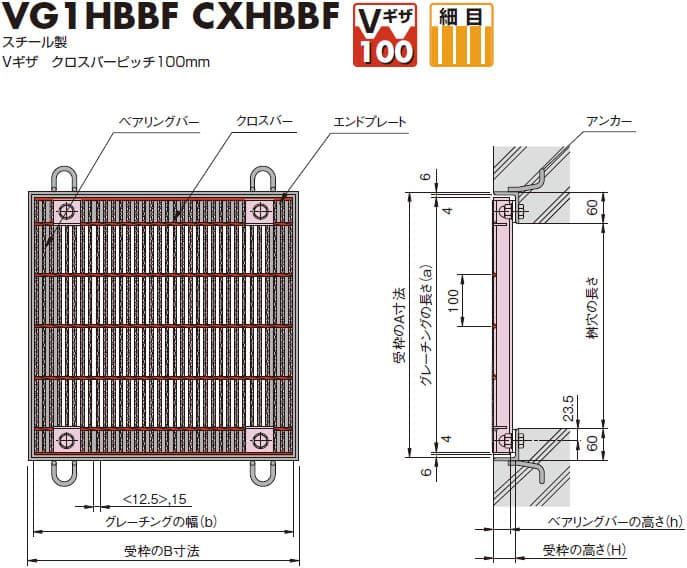

５-９． 中部コーポ VG1HBBF ボルト固定式 細目マスグレ スベリ止（ノンスリップ）
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について
直送品につき３万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙
（注意）本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について
5-6

PGT（一般型）　　　
ニムラ 　ボルト固定式落込みマスグレ

●公共建築協会評価対象製品
ニムラ PGT ボルト固定式落込みマスグレ
グレーチングと四方枠のセット図
-- クロスバーピッチ50mmタイプ --
  • 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 「四方受枠」には、パッキンなしの「A型」とパッキン付の「B型」があります。お選びください。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
●　規格寸法・参考価格　●
グレーチング本体 四方受枠
A型：パッキンなし　B型：パッキン付
形式
マスグレ
桝穴
幅 x 長さ
mm		 適用
荷重		 寸法 mm
WxLxH		 税込価格
/枚		 形式 寸法 mm
W1xL1xH1		 税込価格
/枠
PGT 32-33 300
x
300		 T-2 400x395x32 ¥7,425 四方枠 PGT 32-33 A型 420x420x44 ¥7,370
¥7,425 四方枠 PGT 32-33 B型 420x420x50 ¥8,690
PGT 38-33 T-6
T-14		 400x395x38 ¥7,700 四方枠 PGT 38-33 A型 420x420x50 ¥7,590
¥7,700 四方枠 PGT 38-33 B型 420x420x56 ¥8,800
PGT 44-33 T-20 400x395x44 ¥7,975 四方枠 PGT 44-33 A型 420x420x56 ¥7,865
¥7,975 四方枠 PGT 44-33 B型 420x420x61 ¥8,965
PGT 50-33 T-25 400x395x50 ¥9,350 四方枠 PGT 50-33 A型 420x420x61 ¥8,140
¥9,350 四方枠 PGT 50-33 B型 420x420x66 ¥9,350
PGT 32-44 400
x
400		 T-2 515x515x32 ¥8,745 四方枠 PGT 32-44 A型 535x535x44 ¥8,250
¥8,745 四方枠 PGT 32-44 B型 535x535x50 ¥9,460
PGT 44-44 T-6
T-14		 515x515x44 ¥10,780 四方枠 PGT 44-44 A型 535x535x56 ¥8,690
¥10,780 四方枠 PGT 44-44 B型 535x535x61 ¥9,845
PGT 50-44 T-20 500x501x50 ¥12,870 四方枠 PGT 50-44 A型 520x520x61 ¥9,130
¥12,870 四方枠 PGT 50-44 B型 520x520x66 ¥10,230
PGT 55-44 T-25 500x501x55 ¥13,750 四方枠 PGT 55-44 A型 520x520x66 ¥9,185
¥13,750 四方枠 PGT 55-44 B型 520x520x71 ¥10,285
PGT 32-45 450
x
450		 T-2 550x545x32 ¥9,735 四方枠 PGT 32-45 A型 570x570x44 ¥8,800
¥9,735 四方枠 PGT 32-45 B型 570x570x50 ¥10,285
PGT 50-45 T-6
T-14		 550x550x50 ¥14,630 四方枠 PGT 50-45 A型 570x570x61 ¥9,625
¥14,630 四方枠 PGT 50-45 B型 570x570x66 ¥11,220
PGT 55-45 T-20 550x550x55 ¥15,345 四方枠 PGT 55-45 A型 570x570x66 ¥9,900
¥15,345 四方枠 PGT 55-45 B型 570x570x71 ¥11,495
PGT 60-45 T-25 550x550x60 ¥16,060 四方枠 PGT 60-45 A型 570x570x71 ¥10,010
¥16,060 四方枠 PGT 60-45 B型 570x570x76 ¥11,550
PGT 38-55 500
x
500		 T-2 605x605x38 ¥11,880 四方枠 PGT 38-55 A型 625x625x50 ¥9,460
¥11,880 四方枠 PGT 38-55 B型 625x625x56 ¥11,110
PGT 50-55 T-6
T-14		 607x607x50 ¥16,115 四方枠 PGT 50-55 A型 630x630x61 ¥10,175
¥16,115 四方枠 PGT 50-55 B型 630x630x66 ¥11,825
PGT 55-55 T-20 607x607x55 ¥17,215 四方枠 PGT 55-55 A型 630x630x66 ¥10,450
¥17,215 四方枠 PGT 55-55 B型 630x630x71 ¥11,990
PGT 65-55 T-25 607x607x65 ¥19,305 四方枠 PGT 65-55 A型 630x630x76 ¥10,725
¥19,305 四方枠 PGT 65-55 B型 630x630x81 ¥12,320
PGT 38-66 600
x
600		 T-2 700x695x38 ¥14,465 四方枠 PGT 38-66 A型 720x720x50 ¥10,560
¥14,465 四方枠 PGT 38-66 B型 720x720x56 ¥12,045
PGT 55-66 T-6
T-14		 713x713x55 ¥20,845 四方枠 PGT 55-66 A型 735x735x66 ¥11,550
¥20,845 四方枠 PGT 55-66 B型 735x735x71 ¥13,145
PGT 65-66 T-20 713x713x65 ¥23,100 四方枠 PGT 65-66 A型 735x735x76 ¥11,990
¥23,100 四方枠 PGT 65-66 B型 735x735x81 ¥13,640
PGT 75-66 T-25 713x713x75 ¥26,180 四方枠 PGT 75-66 A型 735x735x86 ¥12,705
¥26,180 四方枠 PGT 75-66 B型 735x735x91 ¥14,300
PGT 44-77 700
x
700		 T-2 815x815x44 ¥18,755 四方枠 PGT 44-77 A型 835x835x56 ¥11,990
¥18,755 四方枠 PGT 44-77 B型 835x835x61 ¥14,300
PGT 60-77 T-6
T-14		 800x800x60 ¥26,565 四方枠 PGT 60-77 A型 820x820x71 ¥13,145
¥26,565 四方枠 PGT 60-77 B型 820x820x76 ¥15,510
PGT 75-77 T-20
T-25		 800x800x75 ¥31,515 四方枠 PGT 75-77 A型 820x820x86 ¥14,685
¥31,515 四方枠 PGT 75-77 B型 820x820x91 ¥17,105
PGT 44-88 800
x
800		 T-2 905x905x44 ¥23,375 四方枠 PGT 44-88 A型 925x925x56 ¥12,980
¥23,375 四方枠 PGT 44-88 B型 925x925x61 ¥15,455
PGT 65-88 T-6
T-14		 900x890x65 ¥34,815 四方枠 PGT 65-88 A型 920x920x76 ¥14,300
¥34,815 四方枠 PGT 65-88 B型 920x920x81 ¥16,830
PGT 75-88 T-20 900x890x75 ¥38,225 四方枠 PGT 75-88 A型 920x920x86 ¥16,060
¥38,225 四方枠 PGT 75-88 B型 920x920x91 ¥18,535
PGT 90-88 T-25 900x890x90 ¥53,130 四方枠 PGT 90-88 A型 920x920x101 ¥17,710
¥53,130 四方枠 PGT 90-88 B型 920x920x106 ¥20,295



ページ先頭へ↑
5-7

PGT-V（スベリ止め）　　　
ニムラ 　ボルト固定式落込みマスグレ

●公共建築協会評価対象製品
ニムラ PGT-V ボルト固定式落込みマスグレ
グレーチングと四方枠のセット図
-- クロスバーピッチ50mmタイプ --
  • 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 「四方受枠」には、パッキンなしの「A型」とパッキン付の「B型」があります。お選びください。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
●　規格寸法・参考価格　●
グレーチング本体 四方受枠
A型：パッキンなし　B型：パッキン付
形式
マスグレ
桝穴
幅x長さ
mm		 適用荷重 寸法 mm
WxLxH		 税込価格
/枚 		 形式 寸法 mmW
1xL1xH1		 税込価格
/枠
PGT-V 32-33 300
x
300		 T-2 400x395x32 ¥8,197 四方枠 PGT-V 32-33 A型 420x420x44 ¥7,960
¥8,197 四方枠 PGT-V 32-33 B型 420x420x50 ¥9,385
PGT-V 38-33 T-6
T-14		 400x395x38 ¥8,554 四方枠 PGT-V 38-33 A型 420x420x50 ¥8,197
¥8,554 四方枠 PGT-V 38-33 B型 420x420x56 ¥9,504
PGT-V 44-33 T-20 400x395x44 ¥8,791 四方枠 PGT-V 44-33 A型 420x420x56 ¥8,494
¥8,791 四方枠 PGT-V 44-33 B型 420x420x61 ¥9,682
PGT-V 50-33 T-25 400x395x50 ¥10,395 四方枠 PGT-V 50-33 A型 420x420x61 ¥8,791
¥10,395 四方枠 PGT-V 50-33 B型 420x420x66 ¥10,098
PGT-V 32-44 400
x
400		 T-2 515x515x32 ¥9,742 四方枠 PGT-V 32-44 A型 535x535x44 ¥8,910
¥9,742 四方枠 PGT-V 32-44 B型 535x535x50 ¥10,217
PGT-V 44-44 T-6
T-14		 515x515x44 ¥11,999 四方枠 PGT-V 44-44 A型 535x535x56 ¥9,385
¥11,999 四方枠 PGT-V 44-44 B型 535x535x61 ¥10,633
PGT-V 50-44 T-20 500x501x50 ¥14,256 四方枠 PGT-V 50-44 A型 520x520x61 ¥9,860
¥14,256 四方枠 PGT-V 50-44 B型 520x520x66 ¥11,048
PGT-V 55-44 T-25 500x501x55 ¥15,206 四方枠 PGT-V 55-44 A型 520x520x66 ¥9,920
¥15,206 四方枠 PGT-V 55-44 B型 520x520x71 ¥11,108
PGT-V 32-45 450
x
450		 T-2 550x545x32 ¥10,870 四方枠 PGT-V 32-45 A型 570x570x44 ¥9,504
¥10,870 四方枠 PGT-V 32-45 B型 570x570x50 ¥11,108
PGT-V 50-45 T-6
T-14		 550x550x50 ¥16,276 四方枠 PGT-V 50-45 A型 570x570x61 ¥10,395
¥16,276 四方枠 PGT-V 50-45 B型 570x570x66 ¥12,118
PGT-V 55-45 T-20 550x550x55 ¥17,048 四方枠 PGT-V 55-45 A型 570x570x66 ¥10,692
¥17,048 四方枠 PGT-V 55-45 B型 570x570x71 ¥12,415
PGT-V 60-45 T-25 550x550x60 ¥17,761 四方枠 PGT-V 60-45 A型 570x570x71 ¥10,811
¥17,761 四方枠 PGT-V 60-45 B型 570x570x76 ¥12,474
PGT-V 38-55 500
x
500		 T-2 605x605x38 ¥13,246 四方枠 PGT-V 38-55 A型 625x625x50 ¥10,217
¥13,246 四方枠 PGT-V 38-55 B型 625x625x56 ¥11,999
PGT-V 50-55 T-6
T-14		 607x607x50 ¥17,820 四方枠 PGT-V 50-55 A型 630x630x61 ¥10,989
¥17,820 四方枠 PGT-V 50-55 B型 630x630x66 ¥12,771
PGT-V 55-55 T-20 607x607x55 ¥19,067 四方枠 PGT-V 55-55 A型 630x630x66 ¥11,286
¥19,067 四方枠 PGT-V 55-55 B型 630x630x71 ¥12,949
PGT-V 65-55 T-25 607x607x65 ¥21,384 四方枠 PGT-V 65-55 A型 630x630x76 ¥11,583
¥21,384 四方枠 PGT-V 65-55 B型 630x630x81 ¥13,306
PGT-V 38-66 600
x
600		 T-2 700x695x38 ¥15,979 四方枠 PGT-V 38-66 A型 720x720x50 ¥11,405
¥15,979 四方枠 PGT-V 38-66 B型 720x720x56 ¥13,009
PGT-V 55-66 T-6
T-14		 713x713x55 ¥23,107 四方枠 PGT-V 55-66 A型 735x735x66 ¥12,474
¥23,107 四方枠 PGT-V 55-66 B型 735x735x71 ¥14,197
PGT-V 65-66 T-20 713x713x65 ¥25,661 四方枠 PGT-V 65-66 A型 735x735x76 ¥12,949
¥25,661 四方枠 PGT-V 65-66 B型 735x735x81 ¥14,731
PGT-V 75-66 T-25 713x713x75 ¥29,047 四方枠 PGT-V 75-66 A型 735x735x86 ¥13,721
¥29,047 四方枠 PGT-V 75-66 B型 735x735x91 ¥15,444
PGT-V 44-77 700
x
700		 T-2 815x815x44 ¥20,968 四方枠 PGT-V 44-77 A型 835x835x56 ¥12,949
¥20,968 四方枠 PGT-V 44-77 B型 835x835x61 ¥15,444
PGT-V 60-77 T-6
T-14		 800x800x60 ¥29,522 四方枠 PGT-V 60-77 A型 820x820x71 ¥14,197
¥29,522 四方枠 PGT-V 60-77 B型 820x820x76 ¥16,751
PGT-V 75-77 T-20
T-25		 800x800x75 ¥34,987 四方枠 PGT-V 75-77 A型 820x820x86 ¥15,860
¥34,987 四方枠 PGT-V 75-77 B型 820x820x91 ¥18,473
PGT-V 44-88 800
x
800		 T-2 905x905x44 ¥25,898 四方枠 PGT-V 44-88 A型 925x925x56 ¥14,018
¥25,898 四方枠 PGT-V 44-88 B型 925x925x61 ¥16,691
PGT-V 65-88 T-6
T-14		 900x890x65 ¥38,551 四方枠 PGT-V 65-88 A型 920x920x76 ¥15,444
¥38,551 四方枠 PGT-V 65-88 B型 920x920x81 ¥18,176
PGT-V 75-88 T-20 900x890x75 ¥42,412 四方枠 PGT-V 75-88 A型 920x920x86 ¥17,345
¥42,412 四方枠 PGT-V 75-88 B型 920x920x91 ¥20,018
PGT-V 90-88 T-25 900x890x90 ¥58,925 四方枠 PGT-V 90-88 A型 920x920x101 ¥19,127
¥58,925 四方枠 PGT-V 90-88 B型 920x920x106 ¥21,919



ページ先頭へ↑
5-8

VG5BBF（スベリ止め）　　　
中部コーポ　ボルト固定式マスグレ Vギザ並目

●公共建築協会評価対象製品
中部コーポ VG5BBF ボルト固定式マスグレ

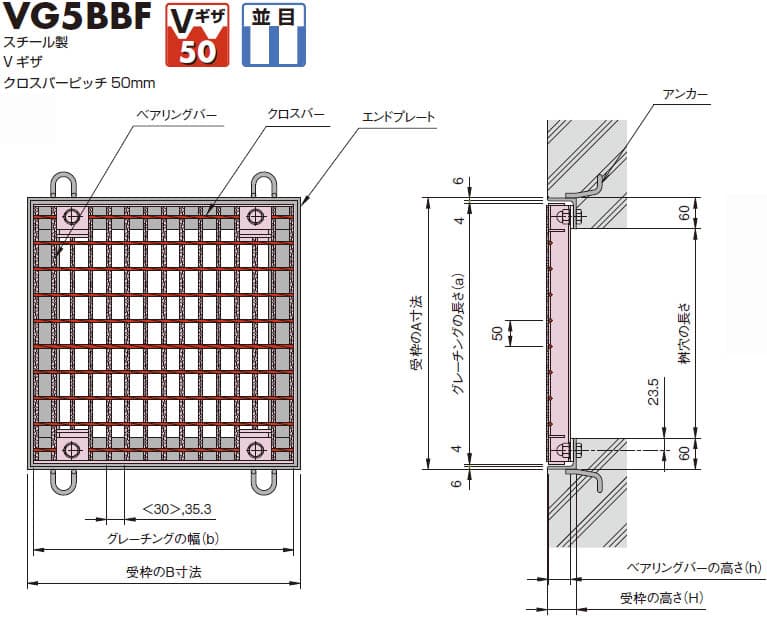

グレーチングと四方枠のセット図
-- クロスバーピッチ50mmタイプ -- 注：＜＞寸法は、
h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装（黒）

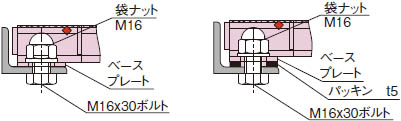

■固定形式
Aタイプ（パッキンなし） Bタイプ（パッキン付）
中部コーポ VG5BBF ボルト固定式マスグレ ■固定形式 Aタイプ（パッキンなし） 中部コーポ VG5BBF ボルト固定式マスグレ ■固定形式 Bタイプ（パッキン付）
横断用です。施工の際、車両の進行方向をご確認の上、道路の端にご使用ください。
  • 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 「四方受枠」には、パッキンなしの「A型」とパッキン付の「B型」があります。お選びください。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙
●　規格寸法・参考価格　●
グレーチング本体 四方受枠
A型：パッキンなし　B型：パッキン付
　　　　　　形式
マスグレ		 桝穴
幅x長さ
mm		 適用
荷重		 寸法 mm
bxaxh		 税込価格
/枚		 形式 寸法 mm
BxAxH		 税込価格
/枠
VG5BBF 32-33 300
x
300		 T-2 395x400x32 ¥7,986   四方受枠 VG5BBF 32-33A 420x420x44 ¥8,107
四方受枠 VG5BBF 32-33B 420x420x50 ¥9,015
VG5BBF 38-33 T-14
,T-6		 395x400x38 ¥8,107   四方受枠 VG5BBF 38-33A 420x420x50 ¥8,289
四方受枠 VG5BBF 38-33B 420x420x56 ¥9,196
VG5BBF 44-33 T-20 395x400x44 ¥8,833   四方受枠 VG5BBF 44-33A 420x420x56 ¥8,712
四方受枠 VG5BBF 44-33B 420x420x61 ¥9,620
VG5BBF 50-33 T-25 395x400x50 ¥10,769   四方受枠 VG5BBF 50-33A 420x420x61 ¥9,075
四方受枠 VG5BBF 50-33B 420x420x61 ¥9,983
VG5BBF 32-350 350
x
350		 T-2 450x450x32 ¥8,410   四方受枠 VG5BBF 32-350A 475x470x44 ¥8,228
四方受枠 VG5BBF 32-350B 475x470x50 ¥9,136
VG5BBF 44-350 T-14
,T-6		 450x450x44 ¥11,919   四方受枠 VG5BBF 44-350A 475x470x56 ¥9,378
四方受枠 VG5BBF 44-350B 475x470x61 ¥10,285
VG5BBF 50-350 T-25
,T-20		 450x450x50 ¥14,218   四方受枠 VG5BBF 50-350A 475x470x61 ¥9,680
四方受枠 VG5BBF 50-350B 475x470x61 ¥10,588
VG5BBF 32-44 400
x
400		 T-2 501x500x32 ¥10,285   四方受枠 VG5BBF 32-44A 520x520x44 ¥9,136
四方受枠 VG5BBF 32-44B 520x520x50 ¥10,043
VG5BBF 44-44 T-14
,T-6		 501x500x44 ¥12,705   四方受枠 VG5BBF 44-44A 520x520x56 ¥9,680
四方受枠 VG5BBF 44-44B 520x520x61 ¥10,588
VG5BBF 50-44 T-20 501x500x50 ¥14,823   四方受枠 VG5BBF 50-44A 520x520x61 ¥10,225
四方受枠 VG5BBF 50-44B 520x520x66 ¥11,132
VG5BBF 55-44 T-25 501x500x55 ¥15,851   四方受枠 VG5BBF 55-44A 520x520x66 ¥10,285
四方受枠 VG5BBF 55-44B 520x520x66 ¥11,193
VG5BBF 32-450 450
x
450		 T-2 550x550x32 ¥11,193   四方受枠 VG5BBF 32-450A 570x570x44 ¥9,862
四方受枠 VG5BBF 32-450B 570x570x50 ¥11,072
VG5BBF 50-450 T-14
,T-6		 550x550x50 ¥16,698   四方受枠 VG5BBF 50-450A 570x570x61 ¥10,951
四方受枠 VG5BBF 50-450B 570x570x66 ¥12,161
VG5BBF 55-450 T-20 550x550x55 ¥18,029   四方受枠 VG5BBF 55-450A 570x570x66 ¥11,193
四方受枠 VG5BBF 55-450B 570x570x71 ¥12,403
VG5BBF 60-450 T-25 550x550x60 ¥19,663   四方受枠 VG5BBF 60-450A 570x570x71 ¥11,314
四方受枠 VG5BBF 60-450B 570x570x71 ¥12,524
VG5BBF 38-55 500
x
500		 T-2 607x600x38 ¥14,036   四方受枠 VG5BBF 38-55A 625x620x50 ¥10,769
四方受枠 VG5BBF 38-55B 625x620x56 ¥11,979
VG5BBF 50-55 T-14
,T-6		 607x600x50 ¥19,965   四方受枠 VG5BBF 50-55A 625x620x61 ¥11,616
四方受枠 VG5BBF 50-55B 625x620x66 ¥12,826
VG5BBF 55-55 T-20 607x600x55 ¥21,115   四方受枠 VG5BBF 55-55A 625x620x66 ¥11,979
四方受枠 VG5BBF 55-55B 625x620x71 ¥13,189
VG5BBF 65-55 T-25 607x600x65 ¥22,990   四方受枠 VG5BBF 65-55A 625x620x76 ¥12,342
四方受枠 VG5BBF 65-55B 625x620x76 ¥13,552
VG5BBF 38-66 600x600 T-2 700x700x38 ¥17,424   四方受枠 VG5BBF 38-66A 720x720x50 ¥12,040
四方受枠 VG5BBF 38-66B 720x720x56 ¥13,250
VG5BBF 55-66 T-14
,T-6		 700x700x55 ¥26,015   四方受枠 VG5BBF 55-66A 720x720x66 ¥13,371
四方受枠 VG5BBF 55-66B 720x720x71 ¥14,581
VG5BBF 65-66 T-20 700x700x65 ¥29,645   四方受枠 VG5BBF 65-66A 720x720x76 ¥13,915
四方受枠 VG5BBF 65-66B 720x720x81 ¥15,125
VG5BBF 75-66 T-25 700x700x75 ¥31,823   四方受枠 VG5BBF 75-66A 720x720x86 ¥14,036
四方受枠 VG5BBF 75-66B 720x720x86 ¥15,246
VG5BBF 44-77 700
x
700		 T-2 800x800x44 ¥24,987   四方受枠 VG5BBF 44-77A 825x820x56 ¥13,915
四方受枠 VG5BBF 44-77B 825x820x61 ¥15,730
VG5BBF 60-77 T-14
,T-6		 800x800x60 ¥35,272   四方受枠 VG5BBF 60-77A 825x820x71 ¥15,367
四方受枠 VG5BBF 60-77B 825x820x76 ¥17,182
VG5BBF 75-77 T-25
,T-20		 800x800x75 ¥40,596   四方受枠 VG5BBF 75-77A 825x820x86 ¥16,396
四方受枠 VG5BBF 75-77B 825x820x86 ¥18,211
VG5BBF 44-88 800
x
800		 T-2 900x900x44 ¥29,645   四方受枠 VG5BBF 44-88A 925x920x56 ¥15,307
四方受枠 VG5BBF 44-88B 925x920x61 ¥17,122
VG5BBF 65-88 T-14
,T-6		 900x900x65 ¥43,681   四方受枠 VG5BBF 65-88A 925x920x76 ¥17,061
四方受枠 VG5BBF 65-88B 925x920x81 ¥18,876
VG5BBF 75-88 T-20 900x900x75 ¥48,219   四方受枠 VG5BBF 75-88A 925x920x86 ¥18,090
四方受枠 VG5BBF 75-88B 925x920x91 ¥19,905
VG5BBF 90-88 T-25 900x900x90 ¥65,340   四方受枠 VG5BBF 90-88A 925x920x101 ¥19,602
四方受枠 VG5BBF 90-88B 925x920x101 ¥21,417
VG5BBF 50-99 900
x
900		 T-2 995x1,000x50 ¥44,710   四方受枠 VG5BBF 50-99A 1,020x1,020x61 ¥17,182
四方受枠 VG5BBF 50-99B 1,020x1,020x66 ¥18,997
VG5BBF 65-99 T-14
,T-6		 995x1,000x65 ¥53,059   四方受枠 VG5BBF 65-99A 1,020x1,020x76 ¥18,453
四方受枠 VG5BBF 65-99B 1,020x1,020x81 ¥20,268
VG5BBF 90-99 T-25
,T-20		 995x1,000x90 ¥75,504   四方受枠 VG5BBF 90-99A 1,020x1,020x101 ¥20,933
四方受枠 VG5BBF 90-99B 1,020x1,020x101 ¥22,748
VG5BBF 50-11 1,000
x
1,000		 T-2 (550+550)
x1,100x50		 ¥56,568   四方受枠 VG5BBF 50-11A 1,125x1,120x61 ¥21,357
四方受枠 VG5BBF 50-11B 1,125x1,120x66 ¥23,777
VG5BBF 75-11 T-14
,T-6		 (550+550)
x1,100x75		 ¥75,504   四方受枠 VG5BBF 75-11A 1,125x1,120x86 ¥24,200
四方受枠 VG5BBF 75-11B 1,125x1,120x91 ¥26,620
VG5BBF 90-11 T-20 (550+550)
x1,100x100		 ¥94,683   四方受枠 VG5BBF 90-11A 1,125x1,120x101 ¥26,136
四方受枠 VG5BBF 90-11B 1,125x1,120x106 ¥28,556
VG5BBF 100-11 T-25 (550+550)
x1,100x100		 ¥108,235   四方受枠 VG5BBF 100-11A 1,125x1,120x111 ¥26,741
四方受枠 VG5BBF 100-11B 1,125x1,120x111 ¥29,161
Tボックス
Tボックス24
形式 税込価格
Tボックス24 ¥2,360


ページ先頭へ↑
5-9

VG1HBBF（スベリ止め）　　　
中部コーポ　ボルト固定式 細目マスグレ

●公共建築協会評価対象製品
中部コーポ VG1HBBF ボルト固定式 細目マスグレ
グレーチングと四方枠のセット図
-- クロスバーピッチ100mmタイプ -- 注：＜＞寸法は、
CXHBBF3**タイプ。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装（黒）
■固定形式
Aタイプ（パッキン無し） Bタイプ（パッキン付）
中部コーポ VG1HBBF ボルト固定式 細目マスグレ ■固定形式
  • 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 「四方受枠」には、パッキンなしの「A型」とパッキン付の「B型」があります。お選びください。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
支払
送料
詳細		 送料1,980円 本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき４万円以上で送料無料
出荷 ３～４営業日
欠品時：実働２週間目安		 送料見積 個人宅配達
北海道・九州・一部地域
見積フォーム ・ FAX見積用紙
●　規格寸法・参考価格　●
グレーチング本体 四方受枠
A型：パッキンなし　B型：パッキン付
　　　　　　形式
マスグレ		 桝穴
幅x長さ
mm		 適用
荷重		 寸法 mm
BxAxH		 税込価格
/枚		 形式 寸法 mm
BxAxH		 税込価格
/枠
CXHBBF 332-33 300
x
300		 T-14
T-6
T-2		 406x400x32 ¥9,741   四方受枠 CXHBBF 332-33A 420x420x44 ¥8,107
四方受枠 CXHBBF 332-33B 420x420x50 ¥9,015
CXHBBF 338-33 T-25
T-20		 406x400x38 ¥10,951   四方受枠 CXHBBF 338-33A 420x420x50 ¥8,289
四方受枠 CXHBBF 338-33B 420x420x56 ¥9,196
CXHBBF 332-350 350
x
350		 T-14
T-6
T-2		 456x450x32 ¥14,641   四方受枠 CXHBBF 332-350A 475x470x44 ¥8,228
四方受枠 CXHBBF 332-350B 475x470x50 ¥9,136
CXHBBF 338-350 T-20 456x450x38 ¥15,670   四方受枠 CXHBBF 338-350A 475x470x50 ¥9,015
四方受枠 CXHBBF 338-350B 475x470x56 ¥9,922
VG1HBBF 538-350 T-25 453x450x38 ¥16,214   四方受枠 VG1HBBF 538-350A 475x470x50 ¥9,015
四方受枠 VG1HBBF 538-350B 475x470x56 ¥9,922
CXHBBF 332-44 400
x
400		 T-2 500x500x32 ¥15,730   四方受枠 CXHBBF 332-44A 520x520x44 ¥9,136
四方受枠 CXHBBF 332-44B 520x520x50 ¥10,043
VG1HBBF 532-44 T-14
T-6		 498x500x32 ¥15,730   四方受枠 VG1HBBF 532-44A 520x520x44 ¥9,136
四方受枠 VG1HBBF 532-44B 520x520x50 ¥10,043
VG1HBBF 538-44 T-20 498x500x38 ¥17,364   四方受枠 VG1HBBF 538-44A 520x520x50 ¥9,559
四方受枠 VG1HBBF 538-44B 520x520x56 ¥10,467
VG1HBBF 544-44 T-25 498x500x44 ¥21,175   四方受枠 VG1HBBF 544-44A 520x520x56 ¥9,680
四方受枠 VG1HBBF 544-44B 520x520x61 ¥10,588
CXHBBF 332-450 450
x
450		 T-2 550x550x32 ¥17,424   四方受枠 CXHBBF 332-450A 570x570x44 ¥9,862
四方受枠 CXHBBF 332-450B 570x570x50 ¥11,072
VG1HBBF 538-450 T-1
T-6		 550x550x38 ¥20,933   四方受枠 VG1HBBF 538-450A 570x570x50 ¥10,225
四方受枠 VG1HBBF 538-450B 570x570x56 ¥11,435
VG1HBBF 544-450 T-25
T-20		 550x550x44 ¥23,535   四方受枠 VG1HBBF 544-450A 570x570x56 ¥10,406
四方受枠 VG1HBBF 544-450B 570x570x61 ¥11,616
CXHBBF 332-55 500
x
500		 T-2 605x600x32 ¥18,090   四方受枠 CXHBBF 332-55A 625x620x44 ¥10,527
四方受枠 CXHBBF 332-55B 625x620x50 ¥11,737
VG1HBBF 538-55 T-14
T-6		 605x600x38 ¥21,175   四方受枠 VG1HBBF 538-55A 625x620x50 ¥10,769
四方受枠 VG1HBBF 538-55B 625x620x56 ¥11,979
VG1HBBF 544-55 T-20 605x600x44 ¥24,805   四方受枠 VG1HBBF 544-55A 625x620x56 ¥11,193
四方受枠 VG1HBBF 544-55B 625x620x61 ¥12,403
VG1HBBF 750-55 T-25 (300+300)
x600x50		 ¥42,895   四方受枠 VG1HBBF 750-55A 625x620x61 ¥14,520
四方受枠 VG1HBBF 750-55B 625x620x66 ¥15,730
CXHBBF 332-66 600
x
600		 T-2 700x700x32 ¥27,104   四方受枠 CXHBBF 332-66A 720x720x44 ¥11,677
四方受枠 CXHBBF 332-66B 720x720x50 ¥12,887
VG1HBBF 544-66 T-14
T-6		 700x700x44 ¥35,332   四方受枠 VG1HBBF 544-66A 720x720x56 ¥12,705
四方受枠 VG1HBBF 544-66B 720x720x61 ¥13,915
VG1HBBF 750-66 T-25
T-20		 (347+347)
x700x50		 ¥55,842   四方受枠 VG1HBBF 750-66A 720x720x61 ¥15,912
四方受枠 VG1HBBF 750-66B 720x720x66 ¥17,122
CXHBBF 332-77 700
x
700		 T-2 802x800x32 ¥32,791   四方受枠 CXHBBF 332-77A 825x820x44 ¥12,947
四方受枠 CXHBBF 332-77B 825x820x50 ¥14,762
VG1HBBF 544-77 T-14
T-6		 (402+402)
x800x44		 ¥45,375   四方受枠 VG1HBBF 544-77A 825x820x56 ¥16,819
四方受枠 VG1HBBF 544-77B 825x820x61 ¥18,634
VG1HBBF 750-77 T-25
T-20		 (402+402)
x800x50		 ¥84,821   四方受枠 VG1HBBF 750-77A 825x820x61 ¥17,424
四方受枠 VG1HBBF 750-77B 825x820x66 ¥19,239
VG1HBBF 532-88 800
x
800		 T-2 904x900x32 ¥45,738   四方受枠 VG1HBBF 532-88A 925x920x50 ¥14,641
四方受枠 VG1HBBF 532-88B 925x920x56 ¥16,456
VG1HBBF 750-88 T-20
T-14
T-6		 (450+450)
x900x50		 ¥88,935   四方受枠 VG1HBBF 750-88A 925x920x66 ¥18,634
四方受枠 VG1HBBF 750-88B 925x920x71 ¥20,449
VG1HBBF 755-88 T-25 (450+450)
x900x55		 ¥94,017   四方受枠 VG1HBBF 755-88A 925x920x66 ¥19,118
四方受枠 VG1HBBF 755-88B 925x920x71 ¥20,933
VG1HBBF 538-99 900
x
900		 T-2 995x1,000x38 ¥61,347   四方受枠 VG1HBBF 538-99A 1,020x1,020x50 ¥15,851
四方受枠 VG1HBBF 538-99B 1,020x1,020x56 ¥17,666
VG1HBBF 750-99 T-14
T-6		 (498+498)
x1,000x50		 ¥104,665   四方受枠 VG1HBBF 750-99A 1,020x1,020x61 ¥20,086
四方受枠 VG1HBBF 750-99B 1,020x1,020x66 ¥21,901
VG1HBBF 755-99 T-20 (498+498)
x1,000x55		 ¥111,865   四方受枠 VG1HBBF 755-99A 1,020x1,020x66 ¥20,449
四方受枠 VG1HBBF 755-99B 1,020x1,020x71 ¥22,264
VG1HBBF 538-11 1,000
x
1,000		 T-2 (552+552)
x1,100x38		 ¥76,593   四方受枠 VG1HBBF 538-11A 1,125x1,120x50 ¥20,268
四方受枠 VG1HBBF 538-11B 1,125x1,120x56 ¥22,688

Tボックス
Tボックス24
形式 税込価格
Tボックス24 ¥2,360

細目専用ハンドル GH-2
細目専用ハンドル GH-2
吊り上げ（垂直）質量40kg/本以下
　
形式 税込価格 摘要
細目専用ハンドル GH-2 ¥2,860 2本1組
ページ先頭へ↑
グレーチングの販売 落込み四方受枠 落込み四方受枠 110度回転 180度回転
マスグレーチング
落込み四方受枠		 マスグレーチング
落込み四方受枠細目		 マスグレーチング
110度回転		 マスグレーチング
180度回転
やまと屋｜外構プロ ＴＥＬ　０４８－４８５－１０４９
ＦＡＸ　０４８－４８５－１０５９
メール apple@yamato8.biz
Copyright (c) やまと屋モール All rights reserved. by IDAYA
表示：    パソコン ｜  モバイル
ＮＯ．２４０６２８
