中部マンホールの販売
|
|
|
標準型 |
ボルトロック |
回転ロック |
断熱 |
水槽 |
ハンドホール |
下水用 |
FRP製 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
 |
| 製品情報 |
|

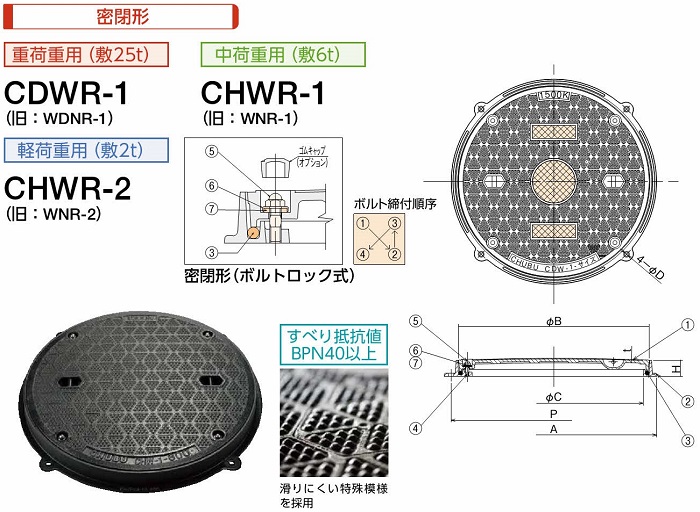

■部品構成表
| 品番 |
部品名 |
材質 |
備考 |
| ① |
CDWR-1フタ |
FCD500-7 |
CSコート |
| CHWR-1フタ |
FC200 |
| CHWR-2フタ |
|
| ② |
枠 |
|
| ③ |
丸パッキン |
クロロプレンゴム |
- |
| ④ |
スタツド･ボルト |
SUS304 |
M12 |
| ⑤ |
六角袋ナット |
|
| ⑥ |
平座金 |
|
| ⑦ |
平パッキン |
クロロプレンゴム |
- |
|
●ゴムパッキンは、耐候性・膕劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン･トルエン等のご使用は避けてください)
●t寸法は有効肉厚を示します。
●枠内に砂、石等の異物がある堋合は必ず除去してください。
水漏れの顧因になります。 |
|
| 注文情報 |
|
●Ｔボックススパナ19及びハンドルは別売です。
●図中 部分は、指定マーク及び文字の鋳出し可能です。
●クサリ付もあります。 |
|
|
| |
● CDWR-1・CHWR-1・CHWR-2 規格寸法・価格一覧 ●
ハイグリップタイプ
| 形式 |
形式 |
マス
寸法 |
フタ |
枠 |
安全
荷重 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
| Ｂ |
ｔ |
Ａ |
Ｃ |
Ｄ |
Ｐ |
Ｈ |
CDWR-1
密閉型 25トン用 |
CDWR-1 450N |
450 |
490 |
8.00 |
540 |
450 |
13 |
540 |
55 |
50KN |
16.00 |
26.50 |
A1 |
¥32,700 |
 |
| CDWR-1 500N |
500 |
540 |
9.00 |
590 |
500 |
15 |
590 |
55 |
22.00 |
33.50 |
A2 |
¥43,940 |
| CDWR-1 600N |
600 |
640 |
10.00 |
690 |
600 |
15 |
690 |
55 |
29.90 |
43.00 |
A2 |
¥61,490 |
CHWR-1
密閉型 6トン用 |
CHWR-1 450N |
450 |
490 |
8.00 |
540 |
450 |
13 |
540 |
55 |
15KN |
16.00 |
26.50 |
A1 |
¥27,820 |
|
| CHWR-1 500N |
500 |
540 |
9.00 |
590 |
500 |
15 |
590 |
55 |
22.00 |
33.50 |
A2 |
¥34,650 |
| CHWR-1 600N |
600 |
640 |
10.00 |
690 |
600 |
15 |
690 |
55 |
29.90 |
43.00 |
A2 |
¥48,100 |
CHWR-2
密閉型 2トン用 |
CHWR-2 450N |
450 |
490 |
5.50 |
540 |
450 |
13 |
540 |
55 |
5KN |
14.80 |
25.50 |
A1 |
¥23,790 |
|
| CHWR-2 500N |
500 |
540 |
5.50 |
590 |
500 |
15 |
590 |
55 |
17.40 |
29.00 |
A2 |
¥32,960 |
| CHWR-2 600N |
600 |
640 |
5.50 |
690 |
600 |
15 |
690 |
55 |
27.70 |
40.50 |
A2 |
¥41,990 |
|
| |
|
|
 |
 |
| 品名 |
税込価格 |
| A1マンホール蓋ハンドル |
¥1,950/組
（2本1組） |
| A2マンホール蓋ハンドル |
¥2,210/組
（2本1組） |
 |
|
|
|
| |
|
| ページ先頭へ↑ |
|
|
 |
| 製品情報 |
|

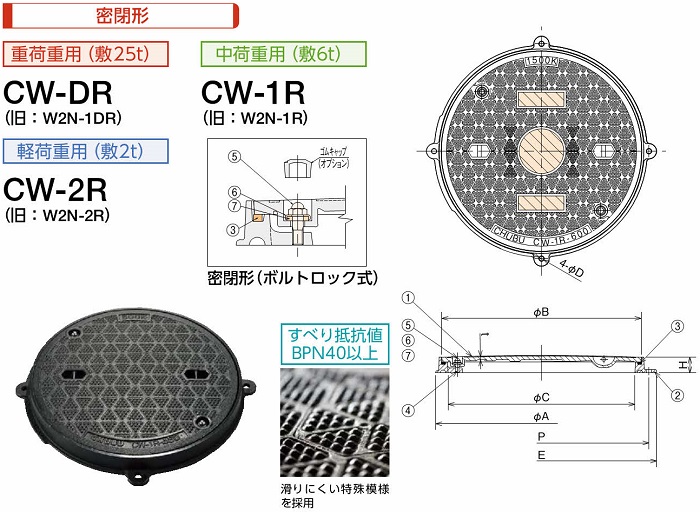

■部品構成表
| 品番 |
部品名 |
材質 |
備考 |
| ① |
CW-DRフタ |
FCD500-7 |
CSコート |
| CW-IRフタ |
FC200 |
| CW-2Rフタ |
| ② |
枠 |
| ③ |
パッキン |
クロロプレンゴム |
- |
| ④ |
スタツドボルト |
SUS304 |
M12 |
| ⑤ |
六角袋ナット |
| ⑥ |
平座金 |
| ⑦ |
平パッキン |
クロロプレンゴム |
- |
|
●ｔ寸法は有効肉厚を示します。
●別途枠打ち込み型枠を使用することで先付け施工ができます。
●枠内に砂、石等の異物がある堋合は必ず除去してください｡
水漏れの原因になります。 |
|
| 注文情報 |
|
●Ｔボックススパナ19及びハンドルは別売です。
●図中部分は、指定マーク及び文字の鋳出し可能です。
●クサリ付もあります。 |
|
|
|
● CW-DR・CW-1R・CW-2R 規格寸法・価格一覧 ●
ハイグリップタイプ
| 形式 |
形式 |
マス
寸法 |
フタ |
枠 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
| Ｂ |
ｔ |
Ａ |
Ｃ |
Ｄ |
Ｅ |
Ｐ |
Ｈ |
CW-DR
密閉型 25トン用 |
CW-DR 450N |
450 |
490 |
6.00 |
530 |
450 |
15 |
590 |
540 |
50 |
15.5 |
28.5 |
A1 |
¥33,020 |
|
| CW-DR 600N |
600 |
640 |
10.00 |
680 |
600 |
15 |
740 |
690 |
50 |
29.0 |
45.5 |
A2 |
¥49,860 |
CW-1R
密閉型 6トン用 |
CW-1R 450N |
450 |
490 |
8.00 |
530 |
450 |
15 |
590 |
540 |
50 |
15.0 |
28.0 |
A1 |
¥30,360 |
| CW-1R 600N |
600 |
640 |
8.00 |
680 |
600 |
15 |
740 |
690 |
50 |
28.0 |
44.5 |
A2 |
¥38,550 |
CW-2R
密閉型 2トン用 |
CW-2R 450N |
450 |
490 |
8.00 |
530 |
450 |
15 |
590 |
540 |
50 |
14.5 |
27.5 |
A1 |
¥28,280 |
| CW-2R 600N |
600 |
640 |
8.00 |
680 |
600 |
15 |
740 |
690 |
50 |
27.0 |
43.5 |
A2 |
¥34,580 |
|
|
|
|
|
|
| 品名 |
税込価格 |
| A1マンホール蓋ハンドル |
¥1,950/組
（2本1組） |
| A2マンホール蓋ハンドル |
¥2,210/組
（2本1組） |
|
|
|
|
| |
|
| ページ先頭へ↑ |
|
|
 |
| 製品情報 |
|

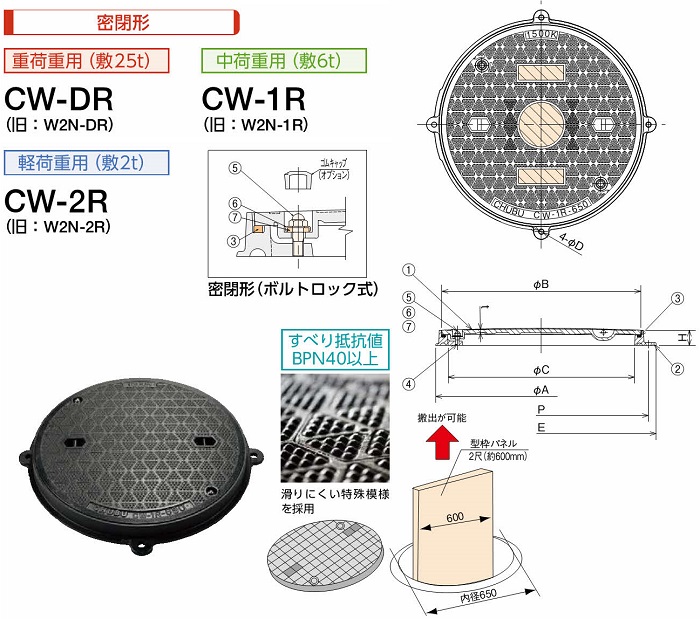

■部品構成表
| 品番 |
部品名 |
材質 |
備考 |
| ① |
CW-DRフタ |
FCD500-7 |
CSコート |
| CW-1Rフタ |
FC200 |
| CW-2Rフタ |
| ② |
枠 |
| ③ |
パッキン |
クロロプレンゴム |
- |
| ④ |
スタツド･ボルト |
SUS304 |
M12 |
| ⑤ |
六角袋ナット |
- |
| ⑥ |
平座金 |
| ⑦ |
平パッキン |
クロロプレンゴム |
|
●幅600mmの型枠パネルの搬出が可能です。
●型枠専用搬出口が不要k:なり、解体搬出後の埋め戻し作業がなくなります。
●先付け施工が出来ます。
●型枠パネルをそのまま搬出できるため、型枠パネルの再利用が可能です。 |
|
| 注文情報 |
|
●Ｔボックススパナ19及びハンドルは別売です。
●図中部分は、指定マーク及び文字の鋳出し可能です。
●クサリ付もあります。
●枠内に砂、石等の異物がある堋合は必ず除去してください。
水漏れの原因になります。 |
|
|
|
● マンホール蓋 CW-DR・CW-1R・CW-2R 規格寸法・価格一覧 ●
ハイグリップタイプ
|
形式 |
マス
寸法 |
フタ |
枠 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
| Ｂ |
ｔ |
Ａ |
Ｃ |
Ｄ |
Ｅ |
Ｐ |
Ｈ |
CW-DR 650
密閉型 25トン用 |
CW-DR 650N |
650 |
690 |
11.0 |
730 |
650 |
15 |
790 |
740 |
50 |
37.8 |
52.8 |
A2 |
¥56,160 |
|
CW-1R 650
密閉型 6トン用 |
CW-1R 650N |
650 |
690 |
6.5 |
730 |
650 |
15 |
790 |
740 |
50 |
30.0 |
45.0 |
A2 |
¥51,740 |
CW-2R 650
密閉型 2トン用 |
CW-2R 650N |
650 |
690 |
6.5 |
730 |
650 |
15 |
790 |
740 |
50 |
25.0 |
40.0 |
A2 |
¥50,050 |
|
|
|
|
|
|
| 品名 |
税込価格 |
| A2マンホール蓋ハンドル |
¥2,210/組
（2本1組） |
|
|
|
|
|
| |
|
| ページ先頭へ↑ |
|
|
 |
| 製品情報 |
|

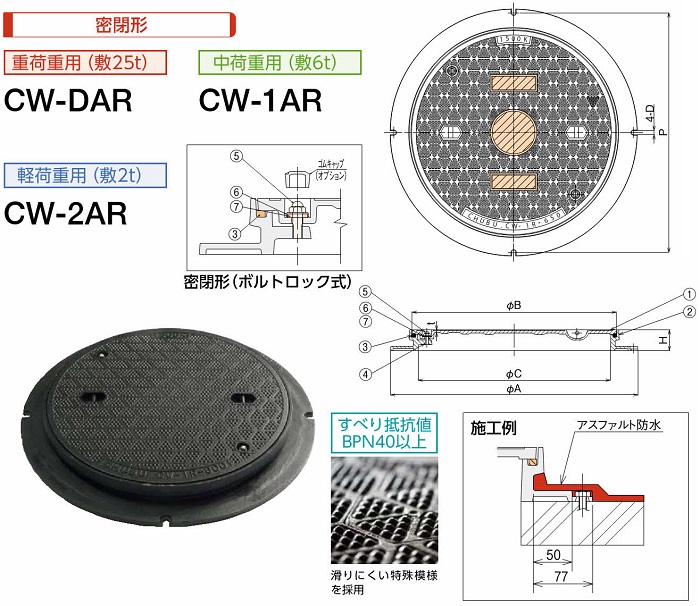

■部品構成表
| 品番 |
部品名 |
材質 |
備考 |
| ① |
CW-DARフタ |
FCD500-7 |
CSコート |
| CW-1ARフタ |
FC200 |
| CW-2ARフタ |
| ② |
枠 |
| ③ |
パッキン |
クロロプレンゴム |
- |
| ④ |
スタツドボルト |
SUS304 |
M12 |
| ⑤ |
六角袋ナット |
| ⑥ |
平座金 |
| ⑦ |
平パッキン |
クロロプレンゴム |
- |
|
●アスファルト防水施工に対応した製品です。
●防水は貼り代が50mm以上確保されています。
●アスファルト防水施工がやりやすい枠構造になっています。
●呼称650は幅600mmの型枠搬出が可能です。
●t寸法は有効肉厚を示します。 |
|
| 注文情報 |
|
●Ｔボックススパナ19及びハンドルは別売です。
●図中部分は、指定マーク及び文字の鋳出し可能です。
●クサリ付もあります。
●枠内に砂、石等の異物がある場合は必ず除去してください｡
水漏れの原因になります。 |
|
|
|
● マンホール蓋 CW-DAR・CW-1AR・CW-2AR 規格寸法・価格一覧 ●
| 形式 |
形式 |
マス
寸法 |
フタ |
枠 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
| Ｂ |
ｔ |
Ａ |
Ｃ |
Ｐ |
Ｈ |
CW-DAR
密閉型 25トン用 |
CW-DAR 600N |
600 |
640 |
10.00 |
786 |
600 |
760 |
70 |
29.0 |
53.0 |
A2 |
¥99,060 |
|
| CW-DAR 650N |
650 |
690 |
11.00 |
836 |
650 |
810 |
|
38.0 |
68.0 |
¥114,860 |
CW-1AR
密閉型 6トン用 |
CW-1AR 600N |
600 |
640 |
9.00 |
786 |
600 |
760 |
70 |
28.0 |
52.0 |
A2 |
¥88,660 |
| CW-1AR 650N |
650 |
690 |
6.50 |
836 |
650 |
810 |
|
30.0 |
60.0 |
¥110,890 |
CW-2AR
密閉型 2トン用 |
CW-2AR 600N |
600 |
640 |
8.00 |
786 |
600 |
760 |
70 |
27.0 |
51.0 |
A2 |
¥84,830 |
| CW-2AR 650N |
650 |
690 |
6.50 |
836 |
650 |
810 |
|
28.0 |
60.0 |
¥109,850 |
|
|
|
|
|
|
| 品名 |
税込価格 |
| A2マンホール蓋ハンドル |
¥2,210/組
（2本1組） |
|
|
|
|
|
| |
|
| ページ先頭へ↑ |
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
