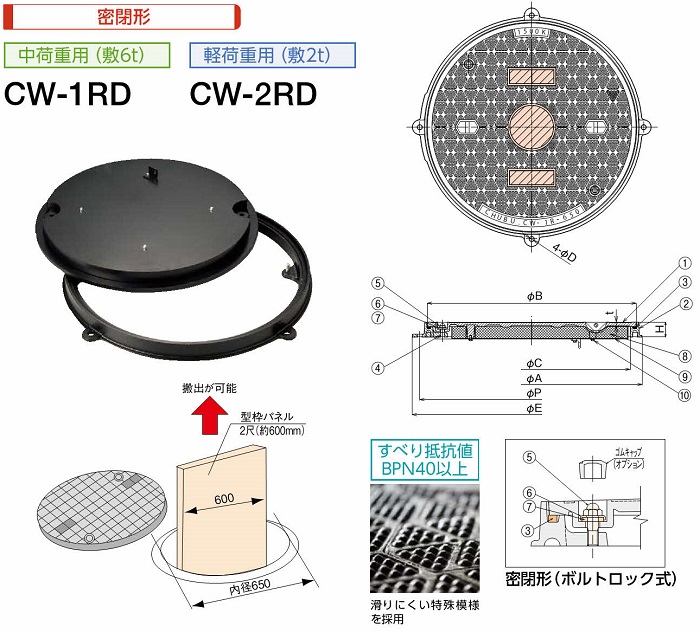

| 特長 |
|
| 品番 |
部品名 |
材質 |
備考 |
| ① |
CW-1RDフタ |
FC200 |
CSコート |
| CW-2RDフタ |
| ② |
枠 |
| ③ |
パッキン |
クロロプレンゴム |
- |
| ④ |
スタツド･ボルト |
SUS304 |
Ｍ１２ |
| ⑤ |
六角袋ナット |
- |
| ⑥ |
平座金 |
| ⑦ |
平パッキン |
クロロプレンゴム |
| ⑧ |
断熱材 |
発泡ポリエチレン |
| ⑨ |
カバー |
SS400 |
CSコート |
| ⑩ |
止めビス |
SUS304 |
- |
|
●幅600mmの型枠パネルの搬出が可能です。
●型枠専用搬出口が不要になり、解体搬出後の埋め戻し作業がなくなります。
●先付け施工が出来ます。
●型枠パネルをそのまま搬出できるため､型枠パネルの再利用が可能です。 |
|
| 製品情報 |
|
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
●蓄熱槽等の保温を必要とする場所にご使用ください。
●ＣＷ-DRの断熱用も対応可能です。(型式記号:CW-DRD) |
|
| 注文情報 |
|
●Ｔボックススパナ19及びハンドルは別売です。
●図中 部分は、指定マーク及び文字の鋳出し可能です。
●クサリ付もあります。
●電気用等には注文により受枠郤に排水用のプラグ付があります。(受注生産品)
●ボルト用ゴムキャップ価格150円/個
パッキン装着部に砂、石等の異物がある場合は必ず除去してください。
|
|
|
|
● 価格・寸法一覧表 ●
| 型式記号 |
形式 |
フタ |
枠 |
安全
荷重 |
フタ
質量
kg |
総質量
kg |
適用
ハンドル |
税込価格 |
|
| Ｂ |
ｔ |
Ａ |
Ｃ |
Ｄ |
Ｅ |
Ｐ |
Ｈ |
CW-1RD
断熱タイプ
６トン用
|
CW-1RD 650N |
690 |
6.50 |
730 |
650 |
15 |
790 |
740 |
50 |
15KN |
33.0 |
48.0 |
A2 |
¥76,250 |
 |
CW-2RD
断熱タイプ
２トン用 |
CW-2RD 650N |
690 |
6.50 |
730 |
650 |
15 |
790 |
740 |
50 |
5KN |
28.0 |
43.0 |
A2 |
¥74,490 |
|
|
|
|
 |
| 品名 |
税込価格 |
| A2マンホール蓋ハンドル |
¥2,210/組
（2本1組） |
 |
|
|
| |
|
| ページ先頭へ↑ |
|
|
 |

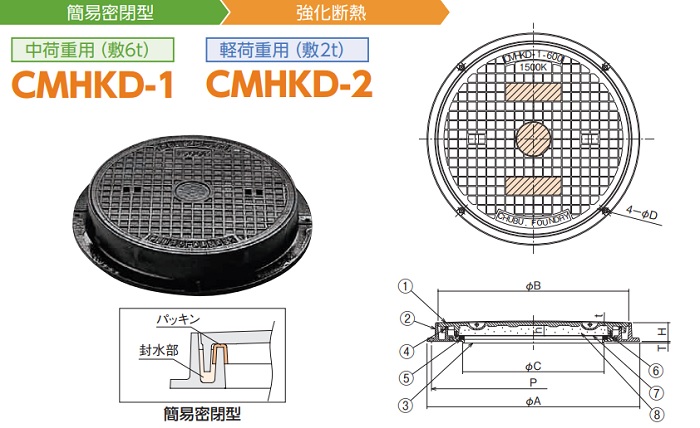

| 製品情報 |
|
| 品番 |
部品名 |
材質 |
備考 |
| ① |
フタ |
FC200 |
CSコート |
| ② |
枠 |
| ③ |
断熱材保護板 |
| ④ |
パッキン |
クロロプレンゴム |
| ⑤ |
断熱パッキン |
エチレンプロピレンゴム |
- |
| ⑥ |
六角ボルト･平座金 |
SUS304 |
Ｍ６ |
| ⑦ |
断熱材カバー |
FRP |
- |
| ⑧ |
断熱材 |
発泡ポリエチレン |
|
●蓄熱槽等の保温を必要とする場所にご使用ください。
●断熱層が連続となる構成にしてありますので、従来の断熱マンホールと比べ
断熱性能が大幅に向上しています。
●品番⑦の断熱材カバーにSUS304より断熱効果があるFRPを用いています。
●品番③の断熱材保護板で蓄熱層内壁の断熱材端部を保護しますので、
断熱材の破損、剥離等の心配がありません。
●防水層をのせやすい受け枠形状にしてありますので屋内防水用に最適です。
●t寸法は、有効肉厚を示します。
●品番④のゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
（ベンゼン・トルエン等のご使用は避けてください。） |
|
| 注文情報 |
|
●図中部分は、指定マーク及び文字の鋳出し可能です。
|
|
|
|
● 価格・寸法一覧表 ●
| 型式記号 |
形式 |
フタ |
枠 |
安全
荷重 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
| Ｂ |
ｔ |
Ａ |
Ｃ |
Ｄ |
Ｐ |
Ｈ |
ｈ |
Ｔ |
CMHKD-1
強化断熱タイプ
6トン用
|
CMHKD-1 600 |
810 |
12.0 |
903 |
600 |
16 |
873 |
80 |
40 |
8 |
15KN |
33.0 |
48.0 |
A2 |
お問合わせ |
CMHKD-2
強化断熱タイプ
2トン用 |
CMHKD-2 600 |
810 |
7.0 |
903 |
600 |
16 |
873 |
80 |
40 |
8 |
5KN |
28.0 |
43.0 |
A2 |
|
| |
|
|
|
| 品名 |
税込価格 |
| A2マンホール蓋ハンドル |
¥2,210/組
（2本1組） |
|
|
|
| |
|
| ページ先頭へ↑ |
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
