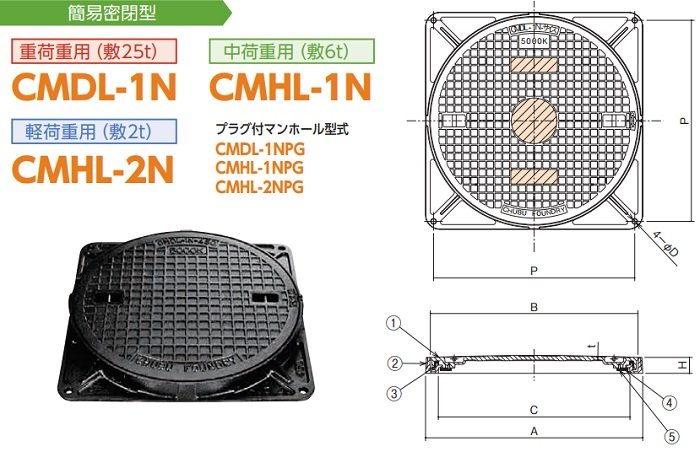

製品情報 |
|
品番 |
部品名 |
材質 |
備考 |
① |
CMDL-1Nフタ |
FCD500-7 |
CSコート |
CMHL-1Nフタ |
FC200 |
CMHL-2Nフタ |
② |
枠 |
③ |
パッキン |
クロロプレンゴム |
- |
④ |
ロック部 |
SUS304 |
⑤ |
止めビス |
|
●t寸法は有効肉厚を示します。
●破壊荷重はサイズ300のみ圧子φ170による数値です。
●ハンドルEが1 setに2個付属します。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
|
|
注文情報 |
|
●図中部分は。指定マーク及び文字の鉐出し可能です。
●クサリ付もあります。
●電気用等には注文により受枠部に排水用のプラグ付があります。(受注生産)
|
|
|
|
● 価格・寸法一覧表 ●
タイプ |
形式 |
マス
寸法 |
フタ |
枠 |
安全
荷重 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
B |
t |
A |
C |
D |
P |
H |
CMDL-1N
25トン用
簡易密閉型
鎖なし |
CMDL-1N 300 |
300 |
350 |
7.00 |
380 |
300 |
13 |
343 |
50 |
25KN |
8.0 |
15.3 |
A1 |
¥23,530 |
|
CMDL-1N 450 |
450 |
500 |
8.00 |
530 |
450 |
13 |
477 |
50 |
50KN |
17.2 |
29.2 |
A1 |
¥36,270 |
CMDL-1N 500 |
500 |
550 |
9.00 |
580 |
500 |
15 |
525 |
50 |
20.2 |
35.3 |
A1 |
¥50,640 |
CMDL-1N 600 |
600 |
650 |
10.00 |
680 |
600 |
15 |
618 |
50 |
29.8 |
47.8 |
A1 |
¥69,490 |
CMHL-1N
6トン用
簡易密閉型
鎖なし |
CMHL-1N 300 |
300 |
350 |
7.00 |
380 |
300 |
13 |
343 |
50 |
15KN |
7.0 |
14.3 |
A1 |
¥17,940 |
|
CMHL-1N 350 |
350 |
400 |
7.00 |
430 |
350 |
13 |
373 |
50 |
11.0 |
21.8 |
A1 |
¥20,670 |
CMHL-1N 450 |
450 |
500 |
8.00 |
530 |
450 |
13 |
477 |
50 |
16.0 |
28.0 |
A1 |
¥29,190 |
CMHL-1N 500 |
500 |
550 |
9.00 |
580 |
500 |
15 |
525 |
50 |
20.2 |
35.3 |
A1 |
¥38,160 |
CMHL-1N 600 |
600 |
650 |
10.00 |
680 |
600 |
15 |
618 |
50 |
29.8 |
47.8 |
A1 |
¥50,510 |
CMHL-1N 750 |
750 |
825 |
12.00 |
880 |
750 |
15 |
785 |
54 |
66.0 |
100.6 |
A2 |
¥157,370 |
CMHL-2N
2トン用
簡易密閉型
鎖なし |
CMHL-2N 300 |
300 |
350 |
5.00 |
380 |
300 |
13 |
343 |
50 |
5KN |
6.3 |
13.6 |
A1 |
¥16,580 |
|
CMHL-2N 450 |
450 |
500 |
5.50 |
530 |
450 |
13 |
477 |
50 |
13.6 |
25.6 |
A1 |
¥24,510 |
CMHL-2N 500 |
500 |
550 |
5.50 |
580 |
500 |
15 |
525 |
50 |
16.7 |
31.8 |
A1 |
¥33,150 |
CMHL-2N 600 |
600 |
650 |
6.00 |
680 |
600 |
15 |
618 |
50 |
24.6 |
42.6 |
A1 |
¥40,240 |
*プラグ無しタイプを標準仕様としております。
|
|
|
|
品名 |
税込価格 |
A1マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
A2マンホール蓋ハンドル |
¥2,210/組
(2本1組) |
|
|
|
|
|
|
ページ先頭へ↑ |
|
|

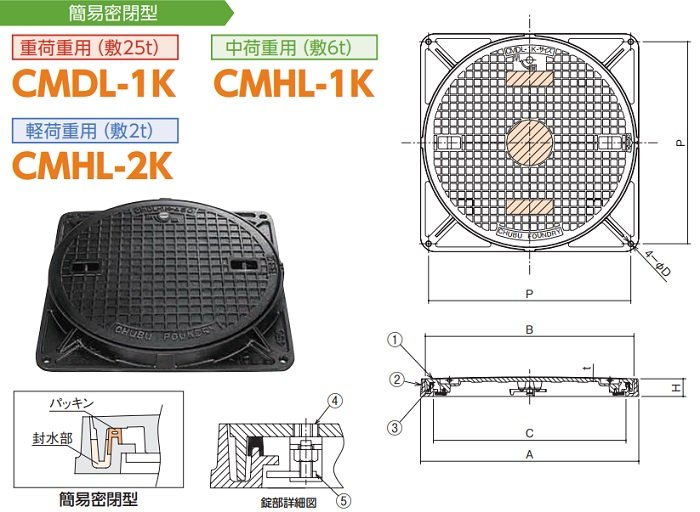

製品情報 |
|
品番 |
部品名 |
材質 |
備考 |
① |
CMDL-1Kフタ |
FCD500-7 |
CSコート |
CMHL-1Kフタ |
FC200 |
CMHL-2Kフタ |
② |
枠 |
③ |
パッキン |
クロロプレンゴム |
- |
④ |
キャップ |
SUS304 |
⑤ |
錠 |
|
●t寸法は有効肉厚を示します。
●ハンドルEが1 setに2個付属します。
●ゴムパッキンは。耐候性・耐劣化・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
|
|
注文情報 |
|
●図中部分は、指定マーク及び文字の鋳出し可能です。
●クサリ付もあります。
●電気用等には注文により受枠郤に排水用のプラグ付があります。(受注生産品)
|
|
|
|
● 価格・寸法一覧表 ●
タイプ |
形式 |
マス
寸法 |
フタ |
枠 |
安全
荷重 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
B |
t |
A |
C |
D |
P |
H |
CMDL-1K
25トン用
簡易密閉型
鎖なし |
CMDL-1K 450 |
450 |
500 |
8.00 |
530 |
450 |
13 |
477 |
55 |
50KN |
17.20 |
29.2 |
A1 |
¥44,720 |
|
CMDL-1K 600 |
600 |
650 |
10.00 |
680 |
600 |
15 |
630 |
55 |
29.80 |
47.8 |
A1 |
¥77,940 |
CMHL-1K
6トン用
簡易密閉型
鎖なし |
CMHL-1K 450 |
450 |
500 |
8.00 |
530 |
450 |
13 |
477 |
55 |
15KN |
16.00 |
28.0 |
A1 |
¥37,640 |
CMHL-1K 600 |
600 |
650 |
10.00 |
680 |
600 |
15 |
630 |
55 |
29.80 |
47.8 |
A1 |
¥58,960 |
CMHL-2K
2トン用
簡易密閉型
鎖なし |
CMHL-2K 450 |
450 |
500 |
5.00 |
530 |
450 |
13 |
477 |
55 |
5KN |
13.60 |
25.6 |
A1 |
¥32,960 |
CMHL-2K 600 |
600 |
650 |
6.00 |
680 |
600 |
15 |
630 |
55 |
24.60 |
42.6 |
A1 |
¥48,690 |
|
|
|
|
品名 |
税込価格 |
A1マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
|
|
|
|
|
|
ページ先頭へ↑ |
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
