1. ニムラ NIH (2トン用・密閉型) |
2. ニムラ NAH (6トン用・密閉型) |
3. ニムラ NKH (20トン用・密閉型) |
|
|
|
1.ニムラ ボルトロック式 マンホール蓋
NIH(2トン用)・NAH(6トン用)・NKH(20トン用)
|
|
|
◆ マンホール蓋 NIH、NAH、NKH 性能 ◆
タイプ |
NIH |
NAH |
NKH |
適用荷重 |
2トン |
6トン |
20トン |
破壊荷重 |
20kN以上 |
60kN以上 |
200kN以上 |
防水 |
SHASE-209の完全防水型 |
耐内圧力 |
下記一覧表に記載 |
用途 |
軽荷重用 |
中荷重用 |
重荷重用 |
|
|

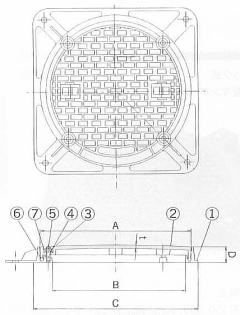

◆ マンホール蓋 NIH、NAH 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
枠 |
FC200 |
樹脂系塗装 |
2 |
蓋 |
FC200 |
樹脂系塗装 |
3 |
パッキン |
クロロプレン |
- |
4 |
ボルト |
SUS304 |
M12x45 |
5 |
袋ナット |
SUS304 |
M12 |
6 |
パッキン |
クロロプレン |
- |
7 |
平座金 |
SUS304 |
- |
|
◆ マンホール蓋 NKH 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
枠 |
FC200 |
樹脂系塗装 |
2 |
蓋 |
FCD500-7 |
樹脂系塗装 |
3 |
パッキン |
クロロプレン |
- |
4 |
ボルト |
SUS304 |
M12x45 |
5 |
袋ナット |
SUS304 |
M12 |
6 |
パッキン |
クロロブレン |
- |
7 |
平座金 |
SUS304 |
- |
|
|
■ボルトの締め・弛めにはT型スパナをご利用ください(別売り)。 |
|
● マンホール蓋 NIH、NAH、NKH 規格寸法・価格一覧 ● |
タイプ |
形式 |
マス寸法 |
寸法一覧mm |
重量
kg |
耐内圧力
気圧 |
税込価格 |
|
蓋寸法
A |
穴寸法
B |
枠外寸
C |
枠高
D |
蓋厚
t |
マンホール蓋
NIH
2トン用 |
NIH-450 |
450 |
490 |
450 |
540 |
55 |
5 |
25 |
0.6 |
¥27,590 |
|
NIH-500 |
500 |
540 |
500 |
590 |
30 |
¥34,690 |
NIH-600 |
600 |
640 |
600 |
690 |
38 |
¥44,100 |
マンホール蓋
NAH
6トン用 |
NAH-450 |
450 |
490 |
450 |
540 |
55 |
9 |
31 |
1.0 |
¥30,980 |
|
NAH-500 |
500 |
540 |
500 |
590 |
10 |
41 |
¥38,210 |
NAH-600 |
600 |
640 |
600 |
690 |
11 |
53 |
¥47,620 |
マンホール蓋
NKH
20トン用 |
NKH-450 |
450 |
490 |
450 |
540 |
55 |
9 |
30 |
2.8 |
¥38,150 |
|
NKH-500 |
500 |
540 |
500 |
590 |
10 |
38 |
¥44,870 |
NKH-600 |
600 |
640 |
600 |
690 |
11 |
45 |
¥64,580 |
NKH-750 |
750 |
810 |
750 |
855 |
65 |
13 |
120 |
1.9 |
¥136,130 |
NKH-900 |
900 |
975 |
900 |
1,060 |
14 |
180 |
¥250,050 |
|
|
|
|
|
|
V型ハンドルφ9
|
T型スパナ19 M12用
T型スパナ21 W1/2用 |
|
|
型式 |
適用型式 |
税込価格 |
|
V型ハンドル |
ニムラ マンホール |
¥1,880/組 |
|
T型スパナ19 |
NKH・NAH・NIH |
¥1,800/本 |
T型スパナ21 |
NK・NI |
¥1,800/本 |
|
|
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
