1. ニムラ NCH1K (6トン用) |
2. ニムラ NCHDK (20トン用) |
|
|
▼ ニムラ 施錠式マンホール蓋
NCH1K (6トン用)・NCHDK (20トン用)
|
|
|
マンホール蓋 NCH1K、NCHDK 性能
タイプ |
NCH1K |
NCHDK |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上
(ただし300は100kN以上) |
施錠 |
シリンダー錠による施錠式 |
密閉 |
パッキンによる簡易密閉 |
用途 |
中荷重用 |
重荷重用 |
|
|

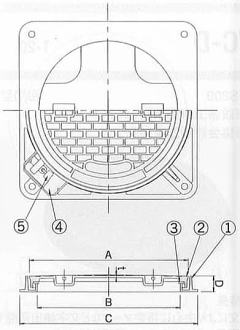

詳細図 |
|
◆ マンホール蓋 NCH1K 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
枠 |
FC200 |
樹脂系塗装 |
2 |
蓋 |
FC200 |
樹脂系塗装 |
3 |
パッキン |
クロロプレン |
- |
4 |
カバー |
FC200 |
樹脂系塗装 |
5 |
錠 |
C3602 |
- |
◆ マンホール蓋 NCHDK 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
枠 |
FC200 |
樹脂系塗装 |
2 |
蓋 |
FCD500-7 |
樹脂系塗装 |
3 |
パッキン |
クロロプレン |
- |
4 |
カバー |
FC200 |
樹脂系塗装 |
5 |
錠 |
C3602 |
- |
|
|
● マンホール蓋 規格寸法・価格一覧 ● |
タイプ |
形式 |
マス寸法 |
寸法一覧mm |
重量
kg |
税込価格 |
|
蓋寸法
A |
穴寸法
B |
枠外寸
C |
枠高
D |
蓋厚
t |
ニムラ
マンホール蓋
NCH1K
6トン用 |
NCH1K-300 |
300 |
350 |
300 |
410 |
50 |
8 |
18 |
¥22,400 |
|
NCH1K-350 |
350 |
400 |
350 |
460 |
25 |
¥30,340 |
NCH1K-450 |
450 |
500 |
450 |
560 |
9 |
31 |
¥38,530 |
NCH1K-500 |
500 |
550 |
500 |
610 |
10 |
41 |
¥58,180 |
NCH1K-600 |
600 |
650 |
600 |
710 |
11 |
53 |
¥69,890 |
ニムラ
マンホール蓋
NCHDK
20トン用 |
NCHDK-300 |
300 |
350 |
300 |
410 |
50 |
8 |
18 |
¥27,650 |
|
NCHDK-350 |
350 |
400 |
350 |
460 |
25 |
¥37,640 |
NCHDK-450 |
450 |
500 |
450 |
560 |
9 |
31 |
¥46,790 |
NCHDK-500 |
500 |
550 |
500 |
610 |
10 |
41 |
¥72,200 |
NCHDK-600 |
600 |
650 |
600 |
710 |
11 |
53 |
¥93,640 |
|
|
|
|
|
|
V型ハンドルφ9
|
T型スパナ19 M12用
T型スパナ21 W1/2用 |
|
|
型式 |
適用型式 |
税込価格 |
|
V型ハンドル |
ニムラ マンホール |
¥1,880/組 |
|
T型スパナ19 |
NKH・NAH・NIH |
¥1,800/本 |
T型スパナ21 |
NK・NI |
¥1,800/本 |
|
|
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
