ニムラ テーパー・パッキン式マンホール蓋の販売 （密閉型）
|
|
|
|
| １． ニムラ NWC-2 （密閉型・2トン用）２． ニムラ NWC-1 （密閉型・6トン用）３． ニムラ NWC-D （密閉型・20トン用） |
|
|
|
|
|
◆ マンホール蓋 NWC-2、NWC-1、NWC-D 性能 ◆
| タイプ |
NWC-2 |
NWC-1 |
NWC-D |
| 適用荷重 |
2トン |
6トン |
20トン |
| 破壊荷重 |
20kN以上 |
60kN以上 |
200kN以上 |
| 用途 |
軽荷重用 |
中荷重用 |
重荷重用 |
|
| ＊WPM・SHASE-S209･公共建築評価対象品 |
|
| マンホール蓋 NWC-2、NWC-1、NWC-Dの特徴 |
| NWC-2、NWC-1、NWC-D 密閉型 |
| |

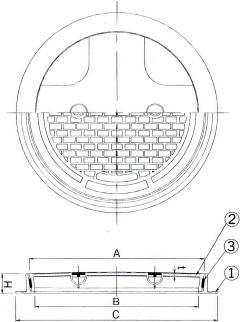

マンホール蓋 NWC-2、NWC-1、NWC-D 部品構成表
| 品番 |
品名 |
材質 |
備考 |
| １ |
枠 |
FC200 |
樹脂系塗装 |
| ２ |
蓋 NWC-2 |
FC200 |
樹脂系塗装 |
| 蓋 NWC-1 |
FC200 |
| 蓋 NWC-D |
FCD500-7 |
| ３ |
パッキン |
ニトリルゴム |
- |
|
|
- 盗難防止用鎖つき、鎖なしをご指示下さい。
- 開閉はWCマンホール蓋開閉ハンドル（別売）にて行います。
|
|
|
● マンホール蓋 NWC-2、NWC-1、NWC-D 規格寸法・価格一覧 ●
| タイプ |
形式 |
寸法 mm |
重量
kg |
税込価格 |
|
蓋寸法
A |
穴寸法
B |
枠外寸
C |
枠高
H |
蓋厚
t |
NWC-2
2トン用
密閉型 |
NWC-2-450 |
486 |
450 |
590 |
58 |
6 |
30 |
¥42,690 |
|
| NWC-2-500 |
543 |
500 |
640 |
64 |
7 |
41 |
¥54,340 |
| NWC-2-600 |
647 |
600 |
740 |
70 |
8 |
55 |
¥71,810 |
NWC-1
6トン用
密閉型 |
NWC-1-450 |
486 |
450 |
590 |
58 |
8 |
35 |
¥46,600 |
|
| NWC-1-500 |
543 |
500 |
640 |
64 |
9 |
45 |
¥55,360 |
| NWC-1-600 |
647 |
600 |
740 |
70 |
10 |
66 |
¥75,650 |
NWC-D
20トン用
密閉型 |
NWC-D-450 |
486 |
450 |
590 |
58 |
8 |
35 |
¥53,830 |
|
| NWC-D-500 |
543 |
500 |
640 |
64 |
9 |
45 |
¥73,160 |
| NWC-D-600 |
647 |
600 |
740 |
70 |
10 |
66 |
¥94,470 |
|
|
|
|
 |
 |
V型ハンドルφ9
|
T型スパナ19 M12用
T型スパナ21 W1/2用 |
|
|
| 型式 |
適用型式 |
税込価格 |
|
| V型ハンドル |
ニムラ マンホール |
¥1,880/組 |
 |
| T型スパナ19 |
NKH・NAH・NIH |
¥1,800/本 |
| T型スパナ21 |
NK・NI |
¥1,800/本 |
|
|
|
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
