一般型角枠 |
一般型丸枠 |
ボルトロック式 |
テーパー・
パッキン式 |
ハンドホール |
|
|
|
|
|
鍵付 |
|
|
|
|
|
|
|
|
|
|
マンホール蓋 WPM-Hの性能 |
*WPM-H 450、,500、600は、SHASE-S209相当品 |
タイプ |
鋳鉄 |
ダクテツ |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
|
マンホール蓋 WPM-Hの特徴 |
WPM-H 完全防水・防臭型 |
標準文字 |
文字なし |
|

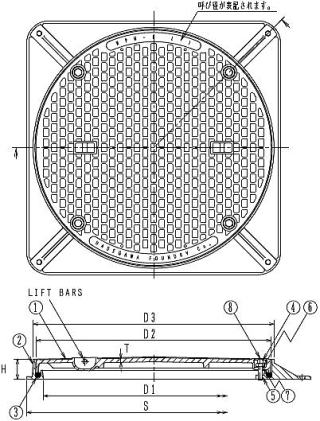

◆ マンホール蓋 WPM-H 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 鋳鉄 |
錆止め塗装 |
FCD500-7 ダクテツ |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
袋ナット |
SUS304 ステンレス |
- |
5 |
スタットボルト |
SUS304 ステンレス |
- |
6 |
座金 |
SUS304 ステンレス |
- |
7 |
パッキン |
CR クロロプレンゴム |
- |
8 |
キャップ |
CR クロロプレンゴム |
- |
|
|
*取手の個数は2ヶ所です。
*ボルト締付個数は4ヶ所です。 |
|
|
|
● マンホール蓋 WPM-H 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
穴数 |
重量
kg |
税込価格 |
|
D2 |
T |
D3 |
S |
H |
P |
d |
N |
WPM-H 6トン用
鋳鉄
パッキン式密閉型 |
WPM-H 450 鋳鉄 |
450 |
490 |
7 |
505 |
540 |
55 |
484 |
4 |
12 |
30.0 |
¥49,590 |
|
WPM-H 600 鋳鉄 |
600 |
640 |
9 |
655 |
690 |
622 |
49.9 |
¥72,460 |
WPM-H 20トン用
ダクテツ
パッキン式密閉型 |
WPM-H 450 ダクテツ |
450 |
490 |
7 |
505 |
540 |
55 |
484 |
4 |
12 |
30.0 |
¥56,910 |
|
WPM-H 600 ダクテツ |
600 |
640 |
9 |
655 |
690 |
622 |
49.9 |
¥89,560 |
|
|
|
|
|
Cハンドル(小)
Cハンドル(大) |
ボックスハンドル |
|
品名 |
税込価格 |
|
Cハンドル(小) |
¥2,470/組
(2本1組) |
|
Cハンドル(大) |
¥4,470/組
(2本1組) |
ボックス
ハンドル |
¥3,080/本 |
|
|
ページ先頭へ↑
|
|
|
|
マンホール蓋 WPM-HR600の性能 |
|
タイプ |
鋳鉄 |
ダクテツ |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
|
マンホール蓋 WPM-HR600の特徴 |
WPM-HR600 完全防水・防臭型 |
標準文字 |
WPM-HR600 文字なし |
|

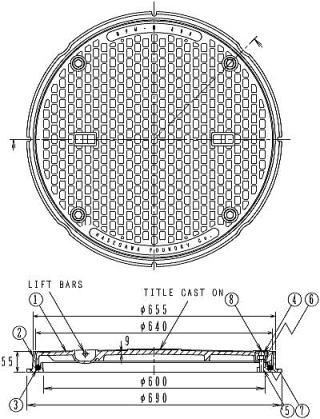

◆ マンホール蓋 WPM-HR600 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 鋳鉄 |
錆止め塗装 |
FCD500-7 ダクテツ |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
袋ナット |
SUS304 ステンレス |
- |
5 |
スタットボルト |
SUS304 ステンレス |
- |
6 |
座金 |
SUS304 ステンレス |
- |
7 |
パッキン |
CR クロロプレンゴム |
- |
8 |
キャップ |
CR クロロプレンゴム |
- |
|
|
*丸座型受枠・パッキン付
*取手の個数は2ヶ所です。
*ボルト締付個数は4ヶ所です |
|
|
|
● マンホール蓋 WPM-HR600 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
穴数 |
重量
kg |
税込価格 |
|
D2 |
T |
D3 |
D4 |
H |
P |
d |
N |
6トン用
鋳鉄
パッキン式密閉型 |
WPM-HR 600 鋳鉄 |
600 |
640 |
9 |
655 |
690 |
55 |
678 |
12 |
4 |
44.1 |
¥69,610 |
|
20トン用
ダクテツ
パッキン式密閉型 |
WPM-HR 600 ダクテツ |
600 |
640 |
9 |
655 |
690 |
55 |
678 |
12 |
4 |
44.1 |
¥86,710 |
|
|
|
|
|
Cハンドル(小)
Cハンドル(大) |
ボックスハンドル |
|
品名 |
税込価格 |
|
Cハンドル(小) |
¥2,470/組
(2本1組) |
|
Cハンドル(大) |
¥4,470/組
(2本1組) |
ボックス
ハンドル |
¥3,080/本 |
|
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
