一般型角枠 |
一般型丸枠 |
ボルトロック式 |
テーパー・
パッキン式 |
ハンドホール |
|
|
|
|
|
鍵付 |
|
|
|
|
|
|
|
|
|
マンホール蓋 WPM-AAの性能 |
適用荷重 2トン(乗用車程度)
破壊荷重 20kN以上
SHASE-S209相当品・公共建築評価対象品 |
マンホール蓋 WPM-AAの特徴 |
WPM-AA 完全防水・防臭形 |
標準文字 |
「水槽」または(文字なしマーク) |
|

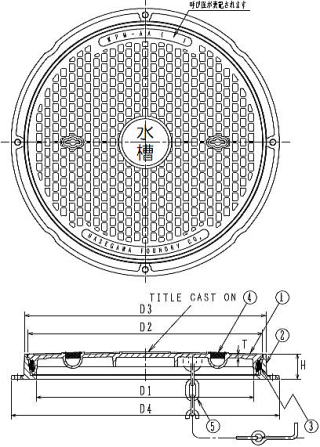

◆ マンホール蓋 WPM-AA 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 鋳鉄 |
錆止め塗装 |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
キャップ |
CR クロロプレンゴム |
- |
5 |
鎖 |
SBC 丸鋼 |
電気亜鉛めっき |
|
*丸座型受枠・パッキンおよび盗難防止用鎖付。
*取手の個数は2ヶ所です。 |
|
|
|
|
● マンホール蓋 WPM-AA 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
穴数 |
重量
kg |
税込価格 |
|
D2 |
T |
D3 |
D4 |
H |
P |
d |
N |
WPM-AA
2トン用 鋳鉄
密閉型 |
WPM-AA 450 |
450 |
486 |
5 |
505 |
590 |
58 |
545 |
12 |
4 |
32.2 |
¥57,220 |
|
WPM-AA 600 |
600 |
647 |
666 |
740 |
70 |
704 |
55.8 |
¥96,250 |
|
|
|
|
品名 |
税込価格 |
|
Bハンドル |
¥4,780/組
(2本1組) |
|
D工具
(WPM-B用) |
¥17,480 |
E工具
(WPM-A用) |
¥24,490 |
|
|
ページ先頭へ↑
|
|
|
|
マンホール蓋 WPM-Aの性能 |
SHASE-S209相当品・公共建築評価対象品 |
タイプ |
鋳鉄 |
ダクテツ |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
|
マンホール蓋 WPM-Aの特徴 |
WPM-A 完全防水・防臭形 |
標準文字 |
「水槽」または(文字なしマーク) |
|

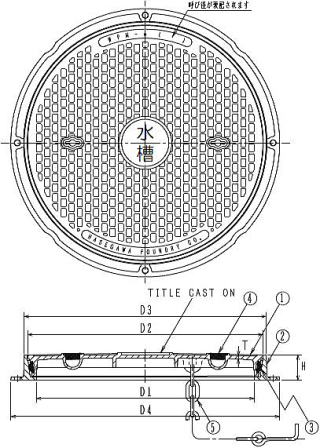

◆ マンホール蓋 WPM-A 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 鋳鉄 |
錆止め塗装 |
FCD500-7 ダクテツ |
錆止め塗装 |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
キャップ |
CR クロロプレンゴム |
- |
5 |
鎖 |
SBC 丸鋼 |
電気亜鉛めっき |
|
|
*丸座型受枠・パッキンおよび盗難防止用鎖付。
*取手の個数は2ヶ所です。 |
|
|
|
● マンホール蓋 WPM-A 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
穴数 |
重量
kg |
税込価格 |
|
D2 |
T |
D3 |
D4 |
H |
P |
d |
N |
WPM-A
6トン用 鋳鉄
密閉型 |
WPM-A 450 鋳鉄 |
450 |
486 |
7 |
505 |
590 |
58 |
545 |
12 |
4 |
36.4 |
¥67,840 |
|
WPM-A 600 鋳鉄 |
600 |
647 |
9 |
666 |
740 |
70 |
704 |
69.4 |
¥121,430 |
WPM-A
20トン用 ダクテツ
密閉型 |
WPM-A 450 ダクテツ |
450 |
486 |
7 |
505 |
590 |
58 |
545 |
12 |
4 |
36.4 |
¥79,930 |
|
WPM-A 600 ダクテツ |
600 |
647 |
9 |
666 |
740 |
70 |
704 |
69.4 |
¥146,070 |
|
|
|
|
品名 |
税込価格 |
|
Bハンドル |
¥4,780/組
(2本1組) |
|
D工具
(WPM-B用) |
¥17,480 |
E工具
(WPM-A用) |
¥24,490 |
|
|
ページ先頭へ↑
|
|
|
|
マンホール蓋 WPM-ALの性能 |
|
タイプ |
鋳鉄 |
ダクテツ |
適用荷重 |
6トン |
20トン |
破壊荷重 |
60kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
|
マンホール蓋 WPM-ALの特徴 |
WPM-AL 完全防水・防臭形・鍵付 |
標準文字 |
「水槽」または(文字なしマーク) |
|
◆ マンホール蓋 WPM-AL 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
FC200 鋳鉄 |
錆止め塗装 |
FCD500-7 ダクテツ |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
錠前 |
CAC202 黄銅 |
- |
5 |
鎖 |
SBC 丸鋼 |
電気亜鉛めっき |
|
*丸座型受枠・パッキン・安全錠および盗難防止用鎖付。
*取手の個数は2ヶ所です。 |
|
|
|
● マンホール蓋 WPM-AL 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
穴数 |
重量
kg |
税込価格 |
|
D2 |
T |
D3 |
D4 |
H |
P |
d |
N |
WPM-AL
6トン用 鋳鉄
密閉型
鍵付 |
WPM-AL 450 鋳鉄 |
450 |
486 |
7 |
505 |
590 |
58 |
545 |
12 |
4 |
36.4 |
¥75,390 |
|
WPM-AL 600 鋳鉄 |
600 |
647 |
9 |
666 |
740 |
70 |
704 |
12 |
4 |
69.4 |
¥123,900 |
WPM-AL
20トン用 ダクテツ
密閉型
鍵付 |
WPM-AL 450 ダクテツ |
450 |
486 |
7 |
505 |
590 |
58 |
545 |
12 |
4 |
36.4 |
¥95,250 |
|
WPM-AL 600 ダクテツ |
600 |
647 |
9 |
666 |
740 |
70 |
704 |
12 |
4 |
69.4 |
¥160,780 |
|

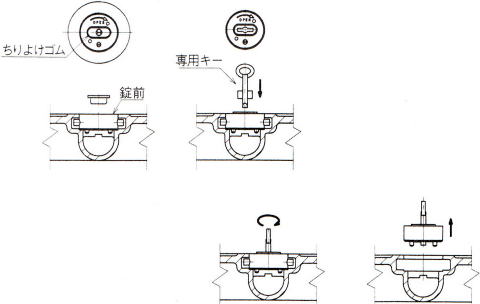

▼ 錠前の解除手順 ▼ |
|
|
|
|
|
品名 |
税込価格 |
|
Bハンドル |
¥4,780/組
(2本1組) |
|
D工具
(WPM-B用) |
¥17,480 |
E工具
(WPM-A用) |
¥24,490 |
|
|
ページ先頭へ↑
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
NO.230314 |
