一般型角枠 |
一般型丸枠 |
ボルトロック式 |
テーパー・
パッキン式 |
ハンドホール蓋 |
|
|
|
|
|
鍵付 |
|
|
|
|
|
|
|
|
|
|
|
ハンドホール蓋 HS-2K・HS-8K・HS-20Kの性能 |
国土交通省呼称 S2K
国土交通省呼称 S8K |
形式 |
HS-2K |
HS-8K |
HS-20K |
タイプ |
鋳鉄 |
ダクテツ |
ダクテツ |
適用荷重 |
2トン |
8トン |
20トン |
破壊荷重 |
20kN以上 |
80kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
大型車程度 |
|
|
ハンドホール蓋 HS-2K・HS-8K・HS-20Kの特徴 |
HS-2K・HS-8K・HS-20K 簡易密閉型 |
|
標準文字 |
「電」 |
|
◆ ハンドホール蓋 HS-2K・HS-8K・HS-20K 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
HS-2K |
FC200 鋳鉄 |
錆止め塗装 |
HS-8K/20K |
FCD500-7 ダクテツ |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
鎖 |
SBC 丸鋼 |
溶融亜鉛めっき |
|
|
*鎖連結型。
*角座型受枠・パッキン付。
*取手の個数は2ヶ所です。 |
|
|
|
|

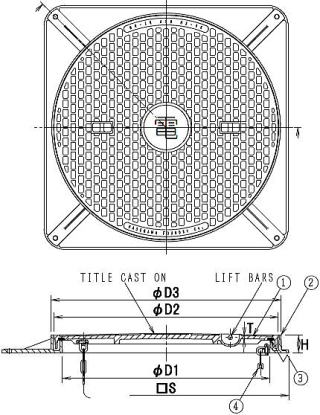

● ハンドホール蓋 HS-2K・HS-8K・HS-20K 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
穴数 |
重量
kg |
税込価格 |
備考 |
|
D2 |
T |
D3 |
S |
H |
P |
d |
N |
HS-2K
2トン用 鋳鉄
簡易密閉型 |
HS-2K 450 |
450 |
500 |
7 |
515 |
560 |
50 |
495 |
14 |
4 |
30.7 |
¥36,190 |
|
|
HS-2K 600 |
600 |
645 |
5 |
656 |
700 |
630 |
15 |
36.3 |
¥50,440 |
* |
HS-2K 750 |
750 |
825 |
9 |
845 |
900 |
60 |
800 |
108.0 |
¥201,820 |
* |
HS-8K
8トン用 ダクテツ
簡易密閉型 |
HS-8K 450 |
450 |
500 |
7 |
515 |
560 |
50 |
495 |
14 |
4 |
30.7 |
¥46,440 |
|
HS-8K 600 |
600 |
645 |
5 |
656 |
700 |
630 |
15 |
36.3 |
¥63,610 |
* |
HS-8K 750 |
750 |
825 |
9 |
845 |
900 |
60 |
800 |
108.0 |
¥225,920 |
* |
HS-20K
20トン用 ダクテツ
簡易密閉型 |
HS-20K 600 |
600 |
645 |
9 |
656 |
700 |
50 |
630 |
15 |
4 |
48.6 |
¥73,310 |
|
HS-20K 750 |
750 |
825 |
12 |
845 |
900 |
60 |
800 |
15 |
114.0 |
¥225,920 |
|
|
*印は国土交通省(電気設備工事編)相当品 |
|
|
|
|
Cハンドル(小)
Cハンドル(大) |
ボックスハンドル |
|
品名 |
税込価格 |
|
Cハンドル(小) |
¥2,470/組
(2本1組) |
|
Cハンドル(大) |
¥4,470/組
(2本1組) |
ボックスハンドル |
¥3,080/本 |
|
|
ページ先頭へ↑
|
|
|
|
ハンドホール蓋 HR-2K・HR-8K・HR-20Kの性能 |
国土交通省呼称 R2K
国土交通省呼称 R8K |
|
形式 |
HR-2K |
HR-8K |
HR-20K |
タイプ |
鋳鉄 |
ダクテツ |
ダクテツ |
適用荷重 |
2トン |
8トン |
20トン |
破壊荷重 |
60kN以上 |
80kN以上 |
200kN以上 |
用途 |
中型車程度 |
大型車程度 |
大型車程度 |
|
|
ハンドホール蓋 HR-2K・HR-8K・HR-20Kの特徴 |
HR-2K・HR-8K・HR-20K 簡易密閉型 |
|
標準文字 |
「電」 |
|
◆ ハンドホール蓋 HR-2K・HR-8K・HR-20K 部品構成表 ◆
品番 |
品名 |
材質 |
備考 |
1 |
カバー |
HR-2K |
FC200 鋳鉄 |
錆止め塗装 |
HR-8K/20K |
FCD500-7 ダクテツ |
2 |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
3 |
パッキン |
CR クロロプレンゴム |
- |
4 |
鎖 |
SBC 丸鋼 |
溶融亜鉛めっき |
|
|
*鎖連結型。
*丸座型受枠・パッキン付
*取手の個数は2ヶ所です。 |
|
|
|
|

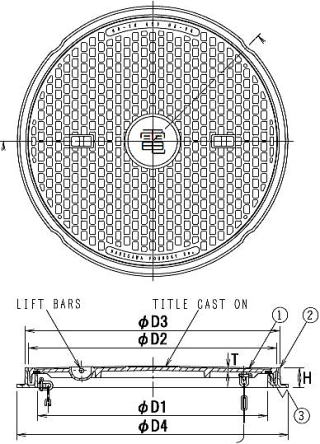

● ハンドホール蓋 HR-2K・HR-8K・HR-20K 規格寸法・価格一覧 ●
タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
重量
kg |
税込価格 |
備考 |
|
D2 |
T |
D3 |
D4 |
H |
HR-2K
2トン用 鋳鉄
簡易密閉型 |
HR-2K 450 |
450 |
500 |
7 |
515 |
560 |
50 |
26.0 |
¥32,810 |
|
|
HR-2K 600 |
600 |
645 |
5 |
656 |
700 |
32.0 |
¥43,430 |
* |
HR-2K 750 |
750 |
825 |
9 |
845 |
900 |
60 |
101.0 |
¥177,490 |
* |
HR-8K
8トン用 ダクテツ
簡易密閉型 |
HR-8K 450 |
450 |
500 |
7 |
515 |
560 |
50 |
26.0 |
¥42,890 |
|
HR-8K 600 |
600 |
645 |
5 |
656 |
700 |
32.0 |
¥56,600 |
* |
HR-8K 750 |
750 |
825 |
9 |
845 |
900 |
60 |
101.0 |
¥201,590 |
* |
HR-20K
20トン用 ダクテツ
簡易密閉型 |
HR-20K 600 |
600 |
645 |
9 |
656 |
700 |
50 |
43.5 |
¥66,300 |
|
HR-20K 750 |
750 |
825 |
12 |
845 |
900 |
60 |
106.0 |
¥201,590 |
|
|
*印は国土交通省(電気設備工事編)相当品 |
|
|
|
|
Cハンドル(小)
Cハンドル(大) |
ボックスハンドル |
|
品名 |
税込価格 |
|
Cハンドル(小) |
¥2,470/組
(2本1組) |
|
Cハンドル(大) |
¥4,470/組
(2本1組) |
ボックスハンドル |
¥3,080/本 |
|
|
|
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
