| マンホール蓋 WPM-Bの性能 |
- 丸座型受枠・パッキンおよび盗難防止用鎖付。
- 取手の個数は2ヶ所です。
|
|
| タイプ |
鋳鉄 |
ダクテツ |
| 適用荷重 |
12トン |
40トン |
| 破壊荷重 |
120kN以上 |
400kN以上 |
| 用途 |
中型車程度 |
大型車程度 |
|
| マンホール蓋 WPM-Bの特徴 |
| WPM-B 600 完全防水・防臭型 |
| 標準文字 |
| 「水槽」または（文字なしマーク） |
| |

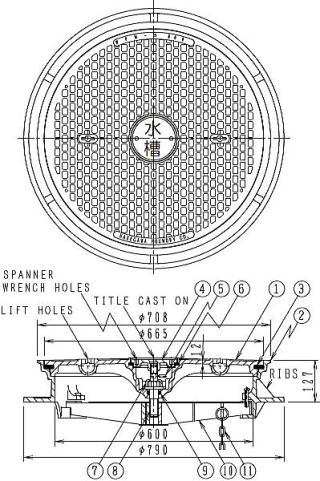

◆ マンホール蓋 WPM-B 部品構成表 ◆
| 品番 |
品名 |
材質 |
備考 |
| １ |
カバー |
FC200 鋳鉄 |
錆止め塗装 |
| FCD500-7 ダクテツ |
| ２ |
受枠 |
FC200 鋳鉄 |
錆止め塗装 |
| ３ |
パッキン |
CR クロロプレンゴム |
- |
| ４ |
中蓋 |
FC200 鋳鉄 |
錆止め塗装 |
| ５ |
錠前 |
C3602BD 黄銅 |
- |
| ６ |
パッキン |
CR クロロプレンゴム |
- |
| ７ |
キャップ |
FC150 鋳鉄 |
錆止め塗装 |
| ８ |
締付軸 |
C3602BD 黄銅 |
- |
| ９ |
パッキン |
CR クロロプレンゴム |
- |
| 10 |
三脚 |
SS400 鉄 |
溶融亜鉛めっき |
| 11 |
鎖 |
SBC 丸鋼 |
電気亜鉛めっき |
|
|
|
|
|
● マンホール蓋 WPM-B 規格寸法・価格一覧 ●
| タイプ |
形式 |
有効径 mm
D1 |
カバー mm |
受枠 mm |
重量
kg |
|
| D2 |
T |
D3 |
D4 |
H |
WPM-B
12トン 鋳鉄
密閉型 |
WPM-B 600 鋳鉄 |
600 |
665 |
12 |
708 |
790 |
127 |
112.0 |
販売終了 |
WPM-B
40トン ダクテツ
密閉型 |
WPM-B 600 ﾀﾞｸﾃﾂ |
600 |
665 |
12 |
708 |
790 |
127 |
112.0 |
|
|
|
|
|
|
| 品名 |
税込価格 |
|
| Bハンドル |
¥4,780/組
（2本1組） |
 |
D工具
(WPM-B用) |
¥17,480 |
E工具
(WPM-A用) |
¥24,490 |
|
|
|
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
